Centro di lavoro CNC PRO-MASTER 7225 Black Matrix: Risultati di lavorazione eccellenti con 5 assi a interpolazione

Macchina CNC a 5 assi PRO-MASTER Black Matrix di HOLZHER - lavorazione di legno e pannelli ad altissimo livello

La PRO-MASTER 7225 Black Matrix offre enorme flessibilità e la massima semplicità di utilizzo. Il nuovo centro di lavoro CNC a 5 assi, grazie ai componenti di alta qualità, assicura precisione e sicurezza di funzionamento nel tempo. I componenti includono peraltro guide lineari coperte, temprate e levigate su tutti gli assi. Inoltre, grazie ai montanti macchina e mobili ottimizzati, estremamente stabili, si ottengono risultati di lavorazione eccellenti. I mandrini a rulli conici ad alta precisione per l'asse Z e la cremagliera levigata a denti obliqui in direzione X e Y consentono una lavorazione estremamente precisa per l'intera lunghezza della macchina. E non è tutto: solo con HOLZ-HER CNC si usufruisce di 10 anni di garanzia su tutte le guide lineari!

La PRO-MASTER 7225 Black Matrix dispone di una modernissima tecnologia di comando e di trasmissione con potenti trasmissioni dirette su tutti gli assi a interpolazione completa. Potenti gruppi fresa con curve delle prestazioni eccellenti e massima silenziosità di funzionamento realizzano la vostra creatività con massima qualità di lavorazione. Il gruppo di foratura è progettato per tempi ciclo brevi e lavorazioni ricche di varianti.

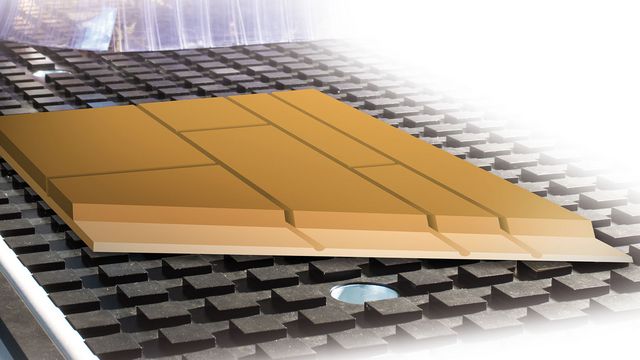

Il "tavolo a vuoto High-Flow" fresato con precisione assicura la presa sicura dei pannelli. I perni d'arresto sono anodizzati e guidati in boccole eccentriche temprate e regolabili per punti zero costantemente esatti. Cambiautensili traslanti e cambiautensili pick-up fissi assicurano brevi tempi di cambio dell'utensile.


Buono a sapersi

Gruppo fresa Power a 5 assi "Matrix"

Gruppo fresa Power a 5 assi da fino a 17 kW
Gruppo fresa Power a 5 assi per la Pro-Master Black Matrix
Gruppo fresa Power a 5 assi: testa di lavorazione cardanica fino a 17 kW

La "quinta dimensione" nella lavorazione del legno

La testa di lavorazione cardanica con mandrino fino a 17 kW (standard 10 kW) assicura una lavorazione precisa di complessi pannelli a sbalzo o curvati, come scalini o forme per mobili e modellismo dal design impegnativo. La testa di lavorazione compatta, potente e interamente interpolata esegue fino a 24.000 giri al minuto ed è in grado di supportare carichi estremi grazie ai cuscinetti ceramici e al raffreddamento a liquido.

La peculiarità del mandrino opzionale da 17 kW (S6) è la tecnologia PRO-TORQUE che consente momenti torcenti estremamente elevati sul mandrino grazie al fissaggio meccanico automatizzato dell'asse A e dell'asse C. Un'aspirazione ottimale è garantita dalla cappa aspirante movimentabile a 8 vani .

CabinetControl - semplice programmazione dei mobili

Semplice programmazione di mobili
Il comando macchina HOLZ-HER di alta qualità e di facile utilizzo
Genera il programma di lavorazione CNC automaticamente alla sola pressione
di un pulsante

CabinetControl – Software per semplificare la creazione di mobili

Il comando macchina HOLZ-HER di alta qualità e di facile utilizzo è parte integrante del concetto della macchina. Il pacchetto di equipaggiamento comprende CAMPUS / NC Hops con licenza per le macchine e per l'ufficio e il software CAD completo aCADemy. Completa il pacchetto il software integrato per il design di mobili CabinetControl Base. Questo pacchetto crea le condizioni preliminari per una lavorazione efficiente e un impiego confortevole grazie all'interfaccia codice a barre, pannello comandi manuali, possibilità di importazione e molto altro.

  • CabinetControl Base già di serie nel pacchetto software.
  • Creazione di mobili.
  • Viste con rappresentazione in 2-D e 3-D.
  • Personalizzazione rapida secondo le esigenze dell’acquirente dei mobili.
  • Perfetta rappresentazione dei mobili.
  • Realizzazione automatica degli schemi di taglio.
  • Genera il programma di lavorazione CNC automaticamente alla sola pressione di un pulsante.
  • Versione per professionisti opzionale CabinetControl PRO in più con magazzino, calcolo, trasmissione dati alla sezionatrice orizzontale, ecc...
  • Ideale anche per cucine e la pianificazione degli spazi.

Moduli a 5 assi CAMPUS per simulazione 3D

Modulo per fresatura simultanea a 5 assi CAMPUS

Simulazione dell'asportazione 3D come funzione standard

Già nella dotazione base le macchine PRO-MASTER vengono fornite con una simulazione dell'asportazione 3D perfezionata. Si può ordinare la simulazione 3D CAMPUS come opzione supplementare. Essa offre:

  • un controllo collisione
  • una simulazione tridimensionale dei movimenti della macchina e dell'asportazione di materiale dal pezzo in lavorazione
  • una rappresentazione grafica della testa di lavorazione, dell'utensile e del porta-utensili, del piano e dei mezzi di bloccaggio.

Eccezionale fresatura high-speed a 5 assi con CURVE 3D

Per gli operatori più esperti dei 5 assi il pacchetto opzionale CURVE 3D Performance offre tanti vantaggi in più. Con esso le prestazioni eccellenti del mandrino a 5 assi vengono sfruttate per un'eccezionale fresatura high-speed con risultati perfetti. Il modulo CURVE 3D è ideale anche per aumentare le prestazioni se si utilizzano altri software CAD/CAM e offre perfette interpolazioni dei mandrini.

Modulo per fresatura simultanea a 5 assi CAMPUS

Questo modulo supplementare a NC-HOPS assiste la lavorazione a 5 assi con movimenti di interpolazione in molti settori, ad esempio:

  • Fresatura simultanea a 5 assi.
  • Supporto all'interpolazione a 5 assi grazie alla camma conduttrice superiore e inferiore (lavorazione simultanea).
  • Due contorni su strati definiti vengono interpretati come lavorazione a 5 assi.

Testa di foratura integrata

Testa di foratura integrata a 16 o 24 mandrini

Con le teste di foratura integrate la PRO-MASTER è perfettamente equipaggiata.

16 mandrini

  • Gruppo di foratura con 10 mandrini verticali (X = 6 / Y = 4)
  • Sei mandrini orizzontali (due mandrini di foratura doppi in direzione X/ uno in direzione Y).
  • Gruppo per scanalature integrato in direzione X.
  • Ancora più potenza per il gruppo di foratura grazie al moltiplicatore di pressione fornito di serie.

24 mandrini

  • Gruppo di foratura con 18 mandrini verticali (X = 11 + 2 / Y = 6)
  • Sei mandrini orizzontali (due mandrini di foratura doppi in direzione X/ uno in direzione Y).
  • Gruppo per scanalature integrato in direzione X.
  • Ancora più potenza per il gruppo di foratura grazie al moltiplicatore di pressione fornito di serie.

Testa di lavorazione - ottimizzata per i professionisti

Foratura, taglio, fresatura, scanalatura – la testa di lavorazione della serie PRO-MASTER

Foratura, taglio, fresatura, scanalatura – la testa di lavorazione della serie PRO-MASTER è equipaggiata in modo multifunzionale e perfettamente dotata per la produzione razionale di elementi di corpi di mobili semplici e complessi nella lavorazione continua.

La struttura integrata e compatta rende la testa di lavorazione esemplare nella dinamica, nell'accelerazione e nella precisione di posizionamento. Già nella dotazione base la serie PRO-MASTER offre un'ampia gamma di lavorazioni.

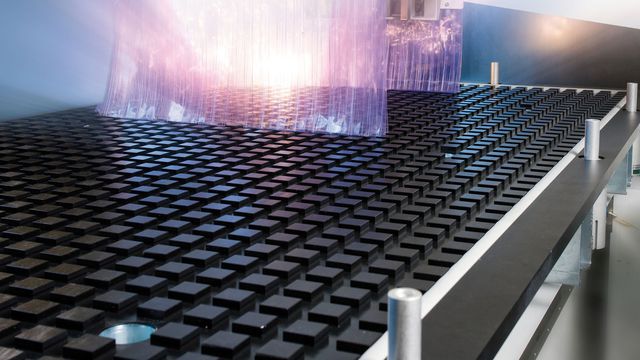

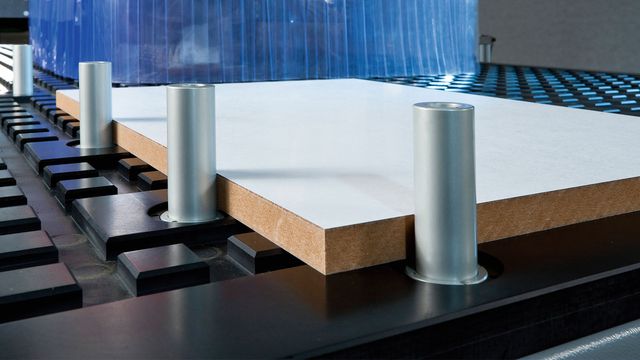

Tavolo di Nesting altamente flessibile

Tavolo di nesting altamente flessibile - tecnologia Nesting per la produzione razionale
High-Flow Nesting Table - tecnologia Nesting per la produzione razionale
Tavolo di nesting altamente flessibile - la tecnologia Nesting consente una lavorazione ottimizzata e il taglio di pannelli.

High-Flow Nesting Table

Tecnologia Nesting per la produzione razionale. Durante il nesting una piastra d'usura porosa – di solito un pannello MDF – viene bloccata mediante vuoto sul banco della macchina. Svolge la funzione di aspiratore per superfici e appoggio per i pannelli da lavorare. La tecnologia nesting consente una lavorazione ottimizzata e il taglio di pannelli.

  • Per formattare piani di taglio annidati sul banco nesting.
  • Lavorazione di pannelli su aspiratori posizionati manualmente.
  • Le dimensioni modulari contenute – 50 mm – del piano di nesting HOLZ-HER garantiscono un buon flusso del vuoto sull'intera superficie del banco.
  • 4 campi di lavorazione anteriori (corsa di 150 mm) e posteriori (corsa di 70 mm) con battute.

Molto spazio per tutte le dotazioni di utensili

Il cambia-piatto traslante da 12 o 18 postazioni per utensili
Pick-up lineari da 14 o 16 postazioni
Molto spazio per tutte le dotazioni di utensili

Il cambia-piatto traslante a 12 o 18 postazioni per utensili consente tempi di preparazione macchina brevi e massima produttività. Per lame con Ø fino a 350 mm è disponibili uno speciale cambiautensili pick-up.

Per completare ci sono cambiautensili pick-up con due postazioni per grandi rinvii angolari e pick-up lineari da 14 o 16 postazioni per dotazioni di utensili molto ampie.

Per le applicazioni che richiedono molti utensili, come ad esempio nella produzione di finestre, la dotazione può essere completata con un cambiautensili Shuttle supplementare con 60 postazioni max. per utensili.

Gruppi intercambiabili innovativi

Gruppi intercambiabili per le più svariate applicazioni

Il vostro vantaggio per una qualità elevata del prodotto

Moltissimi gruppi intercambiabili per le più svariate applicazioni sono disponibili per tutte le macchine della serie PRO-MASTER: dai mandrini multipli tradizionali, ai gruppi per scasso serratura e di taglio, fino alle applicazioni speciali come gli scalpelli per la mortasatura concava e gruppi di tranciatura per la lavorazione di schiume, ecc...

Per eseguire tagli angolari precisi e fori sono disponibili rinvii angolari inclinabili con indicazione digitale dell'angolo e regolazione angolare centrale.

TouchLabel - controllo generale durante l'etichettatura

TouchLabel - la stampante per etichette contenuta nel pacchetto genera etichette con codice a barre autoadesive
TouchLabel - la soluzione perfetta per l'etichettatura

TouchLabel - la soluzione perfetta per l'etichettatura

Il touch-screen da 21.5" consente il perfetto controllo del risultato di lavorazione. Toccando semplicemente il pannello, la stampante per etichette contenuta nel pacchetto genera etichette con codice a barre autoadesive.

Il modulo stampa etichette integrato CAMPUS permette la stampa di testi normali e codici a barre (codice a barre e 2D Data Matrix). Naturalmente, con l'editor per etichette potete adattare individualmente le vostre etichette di codici a barre.

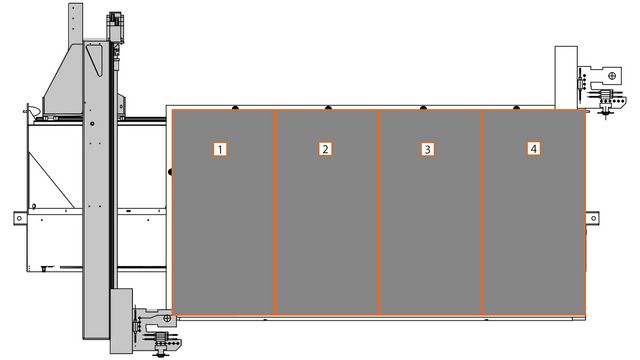

Sistemi a vuoto a più circuiti

Zone di vuoto flessibili per dimensioni dei pannelli variabili

Zone di vuoto flessibili per dimensioni dei pannelli variabili

I sistemi a vuoto a più circuiti disponibili su richiesta vi offrono la possibilità di suddividere il tavolo di Nesting mediante il comando in diverse zone di vuoto. Qui potete scegliere fra soluzioni a 2 campi, a 4 campi e a 8 campi.

Ideale per adattare il piano di lavoro alle diverse dimensioni del pannello con contemporaneo vuoto ottimizzato.

Perfetto per applicazioni speciali

CNC a 5 assi Black Matrix: Potente in ogni applicazione grazie agli extra utili
Grazie ai dispositivi opzionali flessibili, la Black Matrix è perfettamente progettata per la lavorazione di vari materiali
La Black Matrix è perfettamente progettata per la lavorazione di metalli, materiali compositi e plastiche

Potente in ogni applicazione grazie agli extra utili

Grazie ai dispositivi opzionali flessibili, la PRO-MASTER Black Matrix è perfettamente progettata per la lavorazione di:

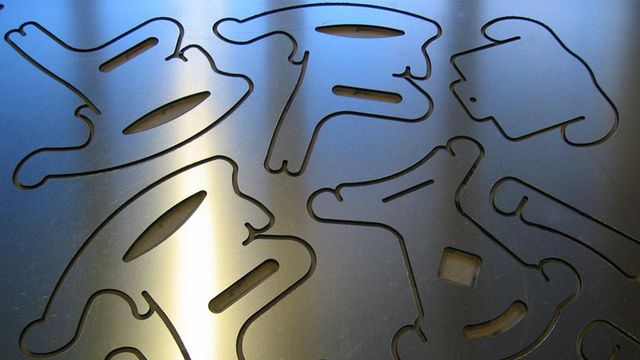

  • metalli non ferrosi
  • materiali compositi (ad es.: ALUCOBOND)

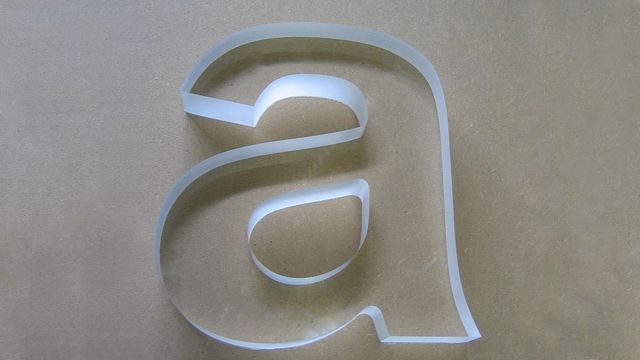

  • plastiche

Grazie al sistema "Cold Gun" il vostro pannello e la fresa restano sempre freddi. In questo modo, questo optional assicura anche durate utili degli utensili estremamente lunghe. In alternativa, la lubrificazione a quantità minima offre la possibilità di utilizzare durante la lavorazione agenti distaccanti dosati con la massima precisione.

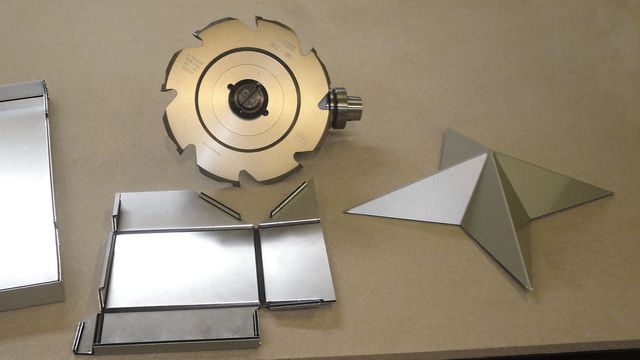

Con l'utilizzo di frese con scanalatura a V e lame sui gruppi intercambiabili HOLZ-HER possono inoltre essere notevolmente minimizzati i tempi di processo.

Fresatura per scasso serrature per i professionisti delle porte

Fresatura per scasso serrature per i professionisti delle porte
Lavorazione efficiente di componenti di porte e telai

Fresatura per scasso serrature

I potenti motori di fresatura sul gruppo elettromandrino orizzontale rendono la serie PRO-MASTER una professionista assoluta delle porte. Nella versione a 5 assi il gruppo fresa si assume naturalmente anche questo compito.

  • Specifica per questa lavorazione, HOLZ-HER offre un'ampia gamma di gruppi intercambiabili potenti e affidabili per tutti i campi d'impiego.

Puntatore laser di serie

Puntatore laser montato a destra e a sinistra sulla testa di lavorazione
Puntatore laser montato a destra e a sinistra sulla testa di lavorazione
Puntatore laser montato a destra e a sinistra sulla testa di lavorazione

Puntatore laser per posizionare con precisione gli aspiratori o per mostrare il contorno del pannello, montato a destra e a sinistra sulla testa di lavorazione.

Laser per contorni – la soluzione completa per il posizionamento

Laser per contorni – la soluzione completa per il posizionamento
Laser per contorni – la soluzione completa per il posizionamento

Laser per contorni – proietta l'intero contorno del pannello e tutti gli aspiratori necessari contemporaneamente, nonché tutte le posizioni delle mensole senza limitazione nel numero di linee da proiettare.

Dispositivi di sicurezza variabili

Pedane a 3 campi o bumper di sicurezza

I criteri di sicurezza moderni lasciano a voi la scelta fra pedane di sicurezza a 3 campi brevettate o bumper di sicurezza. In questo modo i centri di lavoro HOLZ-HER possono essere adattati individualmente e in modo sicuro alle vostre esigenze in azienda.

Tecnologia del vuoto efficiente

Pompe per vuoto estremamente potenti ed efficienti
ECO VAC

Le pompe per vuoto estremamente potenti ed efficienti garantiscono la presa sicura dei pannelli. Le giranti a secco richiedenti poca manutenzione si distinguono inoltre per le basse emissioni di rumori e per le spese per la manutenzione ridottissime.

Il controllo intelligente del vuoto ECO VAC comanda inoltre mediante software la potenza del vuoto necessaria quando si utilizzano parecchie pompe.

Aspirazione flessibile

Aspirazione flessibile – programmabile su otto posizioni

Aspirazione flessibile – programmabile su otto posizioni

Posizionabile sulla testa di lavorazione in modo completamente automatico su otto posizioni, per adattare con la massima precisione la cabinatura all'altezza del pannello. In tal modo si garantisce l'aspirazione ottimale dei trucioli.

Postazione di comando mobile

Postazione di comando mobile per centri di lavoro CNC HOLZHER

L'ergonomia del vostro posto di lavoro diventa sempre più importante. HOLZ-HER vi offre di serie per tutti i modelli PRO MASTER una postazione di comando mobile, che è dotata di uno schermo da 21,5" e da 16:9 e assicura una perfetta ergonomia per l'operatore. Mediante le rotelle è possibile portare la postazione dove può supportare al meglio il processo di lavorazione.


Opzioni di estensione

Un'interconnessione delle macchine sistematica permette una produzione altamente efficiente

Efficienza grazie all'interconnessione delle macchine HOLZ-HER

HOLZ-HER vi permette di realizzare la vostra creazione in solo 20 minuti dal primo click con il mouse fino al mobile finito grazie all'interconnessione delle macchine.

Per saperne di più


Risparmio energetico facile

Con la gestione intelligente dell'energia ECO MODE per le macchine CNC di HOLZ-HER non soltanto proteggete l'ambiente, ma risparmiate anche denaro.

Per saperne di più


Referenze

Lavoro su misura curato nei minimi dettagli

Riferimenti Riedinger di Bühl è molto soddisfatto della bordatrice e della macchina CNC

La Massivholz-Möbel GmbH Riedinger di Bühl si occupa della produzione di mobili pregiati in legno massello e li costruisce in base alle richieste e alle idee dei loro clienti. L’azienda lavora con diverse macchine HOLZ-HER. Nella produzione di mobili, la ditta Riedinger impiega una bordatrice AURIGA 1308XL e un centro di lavorazione CNC a 5 assi PRO-MASTER 7225.

L’AURIGA 1308XL offre una lavorazione completa compatta ma anche estremamente efficiente dei bordi e dispone di tre gruppi di finitura. Il centro di lavorazione CNC PRO-MASTER 7225 offre all’azienda un design di macchina innovativo con una gamma di prestazioni adatta per ogni situazione operativa – e questo con cinque assi a interpolazione.

Lavoro su misura curato nei minimi dettagli –la ditta Riedinger usando le macchine HOLZ-HER rende piena giustizia a questo suo motto.

Altre immagini

Il centro di lavoro CNC Pro-Master 7225 presso il cliente di riferimento HOLZHER Riedinger
Il centro di lavoro CNC Pro-Master 7225 presso il cliente di riferimento HOLZHER Riedinger
Il centro di lavoro CNC Pro-Master 7225 presso il cliente di riferimento HOLZHER Riedinger

Perfetta presentazione dei marchi grazie a macchine professionali

Referenzkunde ARNO GmbH aus Wolfschlugen mit einer HOLZHER Tectra und Pro-Master

La ARNO GmbH con sede centrale a Wolfschlugen vicino a Stoccarda mette in scena i marchi nel Point of Sale, presentandoli in modo esteticamente impeccabile, raffinato, accattivante ed efficace. Gli oltre 80 anni di esperienza e gli oltre 250 collaboratori operanti in tutti il mondo rendono l’azienda un’esperta intersettoriale negli ambiti Store, Shop in Shop, Display e Digital. Il portafoglio di competenze comprende ogni settore, dal design, al value engineering, alla progettazione e produzione fino alla logistica e all’installazione. Vengono coordinati complessi progetti internazionali di ogni ordine di grandezza per grandi marchi e imprese commerciali multinazionali. ARNO è un global player con processi certificati e un obiettivo chiaro: creare mondi di esperienza che forniscano motivazione all’acquisto. Fanno parte del Gruppo ARNO la sede centrale a Wolfschlugen vicino a Stoccarda e altre aziende a Monaco, Bristol, Istanbul, Mosca, Guangzhou, Shanghai e un’alleanza strategica a New York.

Da fine aprile vengono utilizzate nella preparazione tecnica dei prodotti, nella costruzione di prototipi e nella produzione della ARNO GmbH due macchine nuove, una macchina CNC a 5 assi PRO-MASTER 7125 e una sezionatrice TECTRA 6120 dell’azienda HOLZ-HER. Secondo analisi e confronti di mercato dettagliati sono state le macchine HOLZ-HER a soddisfare le grandi aspettative e le esigenze superiori nella realizzazione di ogni tipo di lavorazione dell’ampia gamma di prodotti ARNO. I responsabili sono stati convinti non soltanto dall’ottimo rapporto qualità/prezzo, ma anche dalla vicinanza al produttore e dall’assistenza durante lo smantellamento delle vecchie macchine e l’installazione delle macchine nuove. Dopo intense giornate di addestramento, l’azienda ha evaso i primi ordini utilizzando entrambe le macchine e ottenendo risultati di massima soddisfazione. Peter Köstlin, Team Leader Technical Pre-Production, è entusiasta dell’impiego delle nuove macchine: “E’ un vero divertimento lavorare con le nuove macchine e scoprire continuamente nuove funzionalità.”

Altre immagini

ARNO GmbH aus Wolfschlugen ist zufrieden mit ihrer Plattensäge Tectra
ARNO GmbH aus Wolfschlugen ist zufrieden mit ihrer CNC Fräsmaschine Pro-Master
ARNO GmbH aus Wolfschlugen ist zufrieden mit ihrer CNC Fräsmaschine Pro-Master

Bordatura, CNC & lavorazione completa uniti nella produzione

Referenza Holzher - CNC, lavorazione completa, bordatura - esperienze positive con macchine Holz-Her

L'azienda Henss Innenausbau di Feldkirch, meglio nota come AUF&ZU, è una cliente HOLZ-HER soddisfatta e gran parte delle sue macchine di produzione porta il marchio del produttore di tradizione di Nürtingen.

L'esperienza decennale nel settore delle rifiniture degli interni ha reso noto il marchio AUF&ZU. Partendo dalle porte scorrevoli, la filosofia dell'azienda si è sviluppata passando nel settore della progettazione degli armadi. Gli armadi sono diventati ambienti, dove ogni centimetro di spazio può essere utilizzato in modo razionale. Durante la progettazione i sistemi AUF&ZU vengono studiati in base alle esigenze dei clienti e l'estetica viene adeguata ai loro gusti, senza limiti nel design. In oltre 60 anni di esperienza nel settore si è sviluppato un know-how che molti clienti abituali hanno imparato ad apprezzare.

Tutti i prodotti dell'azienda sono di propria realizzazione. Dal 2013 AUF&ZU produce con macchine HOLZ-HER. Fra le altre macchine, l'azienda dispone del centro di lavoro CNC a 5 assi PRO-MASTER 7225 e del centro di lavoro CNC verticale EVOLUTION 7405 per la lavorazione completa dei pezzi. Oltre alla lavorazione CNC, l'azienda punta sulle bordatrici di HOLZ-HER. Attualmente è installato il modello precedente dell'ACCURA , una ARCUS 1334.

Con le macchine HOLZ-HER l'azienda AUF&ZU ottiene i suoi obiettivi: lavorazione precisa, tecnologia all'avanguardia e utilizzo di prodotti europei per fabbricare per i suoi clienti articoli di pregio e di lunga durata.

Altre immagini

esperienze positive con macchine Holz-Her: CNC a 5 assi, bordatrice, lavorazione sui 4 lati
Esperienze/referenze positive con le macchine di Holzher: impiego pluriennale di macchine Holzher

Maggiori informazioni

Dati tecnici

Apri tabella

Video

PRO MASTER 7225
