HOLZ-HER ZENTREX 6220 lift: La soluzione di sollevamento poco ingombrante, compreso il piano di sollevamento

Holzher ZENTREX lift: Soluzione completa con piano di sollevamento per la produzione in serie di alta capacità

La ZENTREX 6220 lift di HOLZ-HER è la soluzione completa con piano di sollevamento massiccio per la produzione in serie di alta capacità. Il ridotto ingombro e l'enorme capacità di carico della ZENTREX 6220 lift consentono di eseguire lavorazioni rapidissime con una portata elevata di materiale nel taglio di pile di pannelli. La variante del piano di sollevamento di HOLZ-HER rappresenta quindi un'integrazione ottimale nei processi di produzione presenti.

Tutte le sezionatrici orizzontali della serie ZENTREX 6220 di HOLZ-HER hanno aperto una nuova dimensione nella classe superiore grazie a una dinamica enorme e all'utilizzo di una tecnologia di precisione, come le guide lineari levigate e i motori servoassistiti, dalla tecnologia CNC. Per ottenere massime performance tutti gli assi mobili sono dotati di motori servoassistiti precisi senza spazzole. I comandi PLC di nuova generazione garantiscono un'estrema precisione e tempi ciclo brevissimi.


Ecco cosa vi offre la HOLZ-HER ZENTREX 6220 lift

Dettagli tecnici

Il pacchetto di comando CUTCONTROL 2

Il potente pacchetto software per sezionatrici industriali HOLZ-HER di grandi dimensioni
Interfaccia grafica di comando 3D per l'azionamento intuitivo e funzione ciclo di lavorazione della macchina

Il potente pacchetto software per sezionatrici industriali HOLZ-HER di grandi dimensioni

Il comando determina in modo decisivo la potenza di una sezionatrice orizzontale moderna. Nella serie ZENTREX Serie il comando CUTCONTROL 2 e il software preinstallato EASY-PLAN e OPTI-CUT svolgono questo ruolo.

In sintesi:

  • Grande monitor da 19" di serie (su richiesta touch-screen), grandi pulsanti assegnati univocamente, è possibile la lavorazione di tagli assoluti, in serie o a formato con scanalatura integrata.
  • Software di ottimizzazione OPTI-CUT e EASY-PLAN preinstallati di fabbrica.
  • In qualsiasi momento è possibile assegnare la priorità a singoli ordini, programmazione degli ordini parallelamente al taglio.
  • Nel taglio NC interfaccia grafica di comando 3D per l'azionamento intuitivo e funzione ciclo di lavorazione della macchina.
  • Misurazione programmabile delle misure di riferimento al cambio della lama.
  • Visualizzazione di informazioni con indicazione dei metri lineari della lama principale e della lama d'incisura.
  • Adattamento individuale delle impostazioni delle funzioni e dei parametri.
  • Stampante per etichette (opzionale) per etichette di codici a barre
    (anche Data Matrix Barcode, incluso modulo software per la creazione di etichette).

Piani d'appoggio a cuscino d'aria massicci

Piano macchina con cuscini d'aria a monte e a valle della linea di taglio
Piani d'appoggio a cuscini d'aria (1800 mm) davanti alla sezionatrice
Rulli di alimentazione montati lateralmente e frontalmente

Elevata funzionalità – perfetta ergonomia

La dotazione e i possibili optional della ZENTREX 6220 soddisfano le esigenze superiori del settore industriale.

  • Un piano macchina con cuscini d'aria a monte e a valle della linea di taglio garantisce una movimentazione semplice e delicata dei pannelli.
  • I piani di appoggio a cuscini d'aria (1800 mm) sono supportati direttamente sul montante della macchina e, nel modello traslabile, sono regolabili senza fatica in base alle dimensioni del materiale e sono caratterizzati da un'ergonomia ottimale per gli operatori.
  • Costruzione estremamente stabile dei piani d'appoggio a cuscino d'aria per i pacchetti di pannelli più pesanti.
  • Per i pannelli piccoli o per creare spazio, i piani d'appoggio possono essere spostati facilmente.
  • I rulli di alimentazione montati lateralmente e frontalmente sui piani d'appoggio provvedono a caricare la sezionatrice in modo delicato ed ergonomico.

Potenti gruppi di taglio fino a 25 kW

Ideale trasmissione di forza in forma triangolare
Gruppo di taglio brevettato

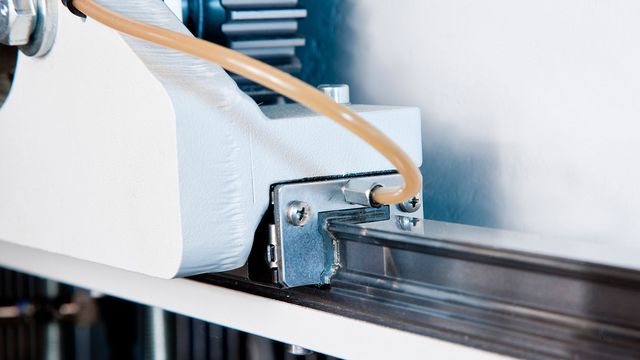

Il carro lama a guida di precisione con trasmissione a ruota dentata si muovo su guide lineari a tempra superficiale

Molta potenza – elevata qualità

Il gruppo di taglio in corso di brevettazione è caratterizzato da altissime prestazioni, massima precisione ed enorme forza di estrusione. Grazie al servomotore la lama di taglio si solleva all'altezza desiderata in pochi secondi. Il potente motore di propulsione rimane in posizione e non deve essere sollevato insieme alla lama. In tal modo è possibile percorrere in modo continuo profondità di scanalatura e sporgenze della lama di taglio fino a 130 mm ad altissima velocità. Anche pile di pannelli fino a 120 mm vengono tagliate senza problemi grazie ai potenti motori.

La lama di incisura viene impostata da programma tramite tecnologia servoassistita. Su richiesta è disponibile anche una lama di post-formatura per spessori del materiale fino a 50 mm con potenza di 3,0 kW.

La struttura robusta del montante della macchina e la trasmissione di forza ottimale in forma triangolare permettono, insieme alle guide lineari levigate e temprate e ai servomotori senza spazzole su tutti gli assi, tagli massicci perfetti di pacchetti di pannelli.

TwinPress – accostatore a doppio lato

Accostatore a doppio lato programmabile - per tempi ciclo brevi

Funzionalità:

  • TwinPress – accostamento del pannello a doppio lato a monte e a valle della linea di taglio
  • Servoassistito – preposizionamento automatico
  • Lunghezza di accostamento: 35 – 2200 mm per una movimentazione del materiale esente da danni
  • Il rullo di spinta con cuscinetti rotanti impedisce il danneggiamento del pannello

(su richiesta nella ZENTREX 6220 classic).

Spintore liberamente programmabile

Spintore a guida di precisione e liberamente programmabile
spintore liberamente programmabile su guide lineari con trasmissione servoassistita dinamica

Spintore a guida di precisione e liberamente programmabile su guide lineari con trasmissione servoassistita dinamica. Fino a tre pinze portautensili a doppio dito nell'area di battuta consentono il taglio contemporaneo di strisce sottili. Le pinze blocca-pannello con esecuzione flottante compensano le tensioni all'interno del pacchetto di pannelli verso l'alto.

Pinze portautensili dotate di cuscinetti flottanti

Pinze portautensili dotate di cuscinetti flottanti
Pinze di bloccaggio intelligenti
Per i pezzi impiallacciati sono disponibili su richiesta battute controllati

Le pinze portautensili di struttura estremamente massiccia e dotate di cuscinetti flottanti su guide lineari doppie portano il materiale da tagliare in posizione in modo estremamente preciso. Grazie alla pressione programmabile e all'intelligenza delle pinze di bloccaggio si garantisce una manipolazione delicata dei pannelli. A seconda del materiale da lavorare, in questo modo non vengono danneggiati i bordi e gli angoli dei pannelli. Tempi di taglio ancora più rapidi grazie al sistema di misurazione opzionale sulle pinze di bloccaggio. Tale sistema trasmette lo spessore del materiale direttamente all'unità di controllo, consentendo così di preposizionare adeguatamente la barra di pressione.

Per un preciso taglio a misura di pezzi impiallacciati sono disponibili su richiesta battute controllate.

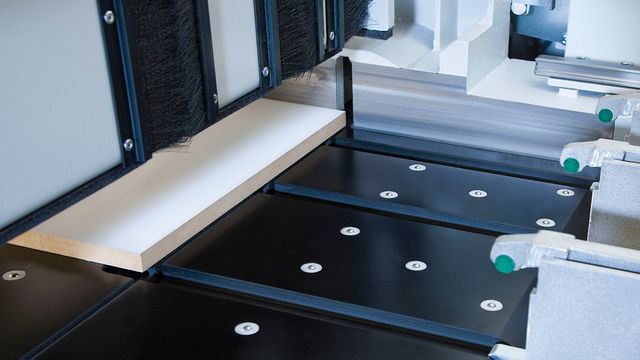

Dispositivo di taglio residuo nella barra di pressione

Dispositivo di taglio residuo nella barra di pressione - le pinze di bloccaggio si inseriscono nella barra di pressione ad incasso. In questo modo sono possibili sezionature senza residui e ne risulta un utilizzo ottimale dell' intero pannello.

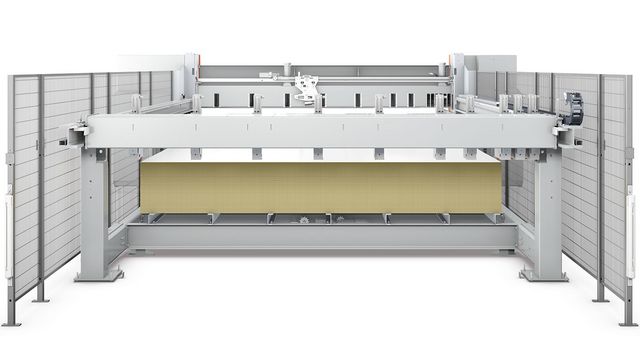

Piano di sollevamento di precisione di serie

Piano di sollevamento di precisione massiccio per una produzione di serie di alta capacità

La soluzione di sollevamento per portata elevata di materiale

Piano di sollevamento di precisione massiccio per una produzione di serie di alta capacità. Il ridotto ingombro e l'enorme capacità di carico consentono di eseguire lavorazioni rapidissime con una portata elevata di materiale nel taglio a pacchetto. Basta selezionare la variante adatta all'integrazione ottimale nel proprio processo di produzione.

Il tavolo di sollevamento ad azionamento servocomandato offre tutti i vantaggi di una piattaforma autoportante, uniti ai vantaggi di un tavolo di sollevamento a mandrino!

  • Posizionamento preciso, estrazione di pannelli fino a 9 mm
  • Cicli rapidi durante il sollevamento / abbassamento
  • Non è necessario caricare in modo simmetrico (lavoro ottimale davanti alla sezionatrice!)
  • Nessun collegamento rigido con la sezionatrice (si evitano così danneggiamenti)
  • Per formati di pannelli fino a 4100 mm di lunghezza e 2000 mm di larghezza.
    (su richiesta è possibile fino a 2800 mm )

Modulo di ottimizzazione EASY-PLAN

Il software di ottimizzazione EASY-PLAN installato di serie

EASY-PLAN – ha un nome che è già un programma

Il software di ottimizzazione installato di serie EASY-PLAN rappresenta tutte le funzioni, come ad esempio:

  • inserimento dei dati sul materiale e dei dati di elenchi pezzi
  • riepilogo ordini
  • prospetto del piano di taglio degli ordini ottimizzati (rappresentazione su un piano)
  • La rappresentazione del risultato relativa ai materiali avviene in forma grafica.
  • Vengono visualizzate informazioni sui formati di materiale, pannelli e formati residui necessari per ogni ordine.
  • In qualsiasi momento è possibile un reset di ordini completi con reinserimento nell'elenco pezzi.

L'immissione di dati sui materiali fornisce informazioni sulla lunghezza, larghezza, spessore del materiale, sul quantitativo presente in magazzino, sulla possibilità di girare il pezzo tenendo conto della venatura, sulla denominazione del materiale, sul numero di modello e sulla bordatura. Fanno parte dei dati degli elenchi pezzi il numero di elementi, il numero di posizione, il quantitativo, la lunghezza e la larghezza.

Modulo di ottimizzazione OPTI-CUT

OPTI-CUT serve per creare, gestire e ottimizzare gli ordini

OPTI-CUT – rende il lavoro ancora più facile

OPTI-CUT serve per creare, gestire e ottimizzare gli ordini. Il software di ottimizzazione integrato OPTI-CUT è disponibile anche come pacchetto combinato – versione per la macchina e l'ufficio (OPTI-BASE).

  • Durante il taglio NC il software fornisce costantemente informazioni di taglio aggiornate.
  • Un modulo supplementare importa gli elenchi pezzi dai programmi applicativi.
  • Semplice configurazione di tutte le impostazioni di sistema
  • Rappresentazione del risultato relativa ai materiali degli elenchi pezzi ottimizzati in forma grafica
  • Creazione e gestione di elenchi di bordi con liste di suggerimenti di bordi predefinite
  • L'adattamento della lunghezza di taglio dal software riduce notevolmente i tempi di ciclo.

Modulo di ottimizzazione OPTI-PRO

L'ottimizzazione per professionisti nel pacchetto completo con moltissimo moduli aggiuntivi.

OPTI-PRO – l'ottimizzazione premium

L'ottimizzazione per professionisti nel pacchetto completo con moltissimo moduli aggiuntivi. Questo pacchetto opzionale per il software di taglio consente una rapida immissione dei dati e il facile trasferimento di dati di taglio da programmi del settore e programmi ERP mediante interfaccia CSV. Ad esempio OPTI-PRO può calcolare i tempi di taglio e gestire per voi le liste di bordi. Naturalmente può essere visualizzato anche lo sviluppo anteriore di elementi di mobili mediante il modulo per blocchi di mobili. Altri moduli molto efficienti sono:

  • gestione ordini
  • gestione materiali e rivestimenti
  • acquisizione di dati
  • configurazione
  • rappresentazione del risultato
  • registrazioni di materiali
  • immissioni di bordi e scanalature
  • impiego di tagli
  • ottimizzazione di blocchi di mobili
  • calcolo dei bordi, acquisizione dati
  • esportazione di tutti i dati
  • calcolo dei tempi di taglio
  • stampa etichette in ufficio
  • elementi di riempimento
  • ottimizzazione delle barre
  • ordini cumulativi
  • seconda licenza

Buono a sapersi

Un'interconnessione delle macchine sistematica permette una produzione altamente efficiente

Efficienza grazie all'interconnessione delle macchine HOLZ-HER

HOLZ-HER vi permette di realizzare la vostra creazione in solo 20 minuti dal primo click con il mouse fino al mobile finito grazie all'interconnessione delle macchine.

Per saperne di più


L'ECO Mode aiuta a risparmiare corrente ed energia.

Risparmio energetico facile

Con la gestione intelligente dell'energia ECO MODE per le sezionatrici orizzontali di HOLZ-HER non soltanto proteggete l'ambiente, ma risparmiate anche denaro.

Per saperne di più


Referenze

HOLZ-HER e Zottler: Connessione stiriana

La falegnameria stiriana Zottler esegue tutti i lavori classici di falegnameria e mobilificio. A tal fine si affida alle macchine sempre funzionanti di Holz-Her.

[...] Per i clienti in Austria, Germania e Svizzera, la falegnameria e mobilificio Zottler produce pregiati arredamenti completi per abitazioni, hotel, ristoranti e anche per case di cura e residenze per anziani, oltre a case per gli studenti. “Attualmente abbiamo appena fabbricato proprio a Graz, oltre all’arredamento completo di camere, anche 250 cucine per case per gli studenti nella CoolCity di Graz“ [...] “E così il team vincente composto da 48 collaboratori lavora come una piccola industria che produce in serie, in due turni di lavoro, quindi un guasto alla macchina non è fattibile. Onde garantire questo svolgimento senza intoppi, negli ultimi cinque anni è stato investito molto tempo per processi efficienti e molto denaro in macchine moderne

Come si è poi arrivati a Holz-her? Zottler: “Dopo la fase iniziale, fino a quasi dieci anni fa siamo rimasti col dubbio di scelta, se trasformare tecnicamente a caro prezzo una vecchia sezionatrice oppure se acquistarne una nuova, scelta che abbiamo poi fatto guardando al futuro. Tramite un contatto esistente si è poi arrivati a Holz-her. E da allora Zottler ha investito regolarmente in nuove macchine per lo stabilimento di Voitsberg distante solo un’ora d’auto, “perché per le nostre principali macchine vogliamo un punto di riferimento unico che si trovi nelle immediate vicinanze e che dia il massimo valore alla qualità austriaca“. E in caso di emergenza, Peter Gadi, area manager presso la Holz-Her responsabile dei progetti della Zottler, invia immediatamente un tecnico di assistenza a Passail, che provvederà a risolvere il problema.

Con l’ampio parco macchine di Holz-Her, Zottler copre tutte le fasi di lavorazione dei pannelli prodotti in serie, creando così un workflow continuo. [...]


Maggiori informazioni

Download

Semplice, rapido ed ecologico: altri particolari sono disponibili nel documento PDF scaricabile

Prospetto Serie ZENTREX (PDF, 4 MB)
