Centro di lavoro CNC PRO-MASTER 7222: Potente macchina CNC tecnologicamente all'avanguardia con 3 o 4 assi

Centro di lavoro CNC a 3 o 4 assi per la lavorazione del legno: struttura massiccia, massima flessibilità

Il centro di lavoro CNC PRO-MASTER 7222 convince per la sua potente efficienza. La PRO-MASTER 7222 è in grado di eseguire facilmente anche le lavorazioni più impegnative su legno massiccio e materiali speciali.

La PRO-MASTER 7222 convince per la sua struttura massiccia e la massima flessibilità. E' preconfigurata per la lavorazione pendolare efficiente. La sua vasta dotazione di serie comprende sei mensole con 16 battute (serie di battute anteriore e posteriore), una testa portapunta con fresa per scanalature e un cambia-piatto traslante.

Il mandrino Power con cuscinetti in ceramica da 11 kW può essere sostituito da un mandrino da 16 kW per le lavorazioni più impegnative. Asse C opzionale, interamente interpolato per prestazioni ancora migliori.


Buono a sapersi

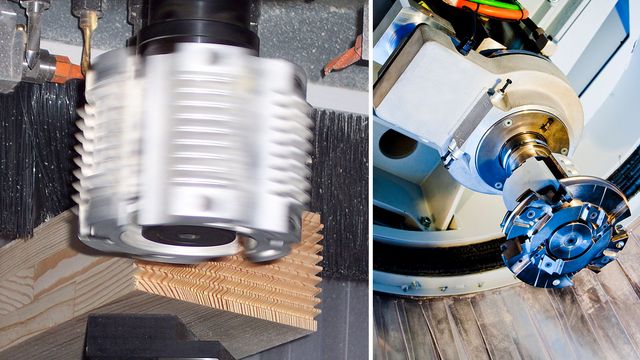

Potenti gruppi fresa

Potenti gruppi fresa

Gli elettromandrini verticali precisi e con cuscinetti ceramici garantiscono un risultato di fresatura ottimale. Con una potenza di 11 kW o di 16 kW per un'asportazione estrema di trucioli, HOLZ-HER offre il mandrino ideale per il vostro ambito di impiego.

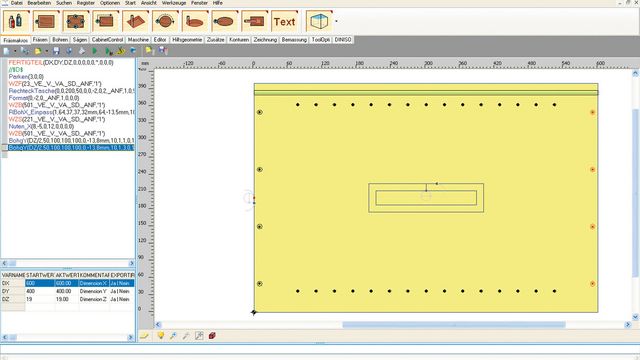

CabinetControl - semplice programmazione dei mobili

Semplice programmazione di mobili

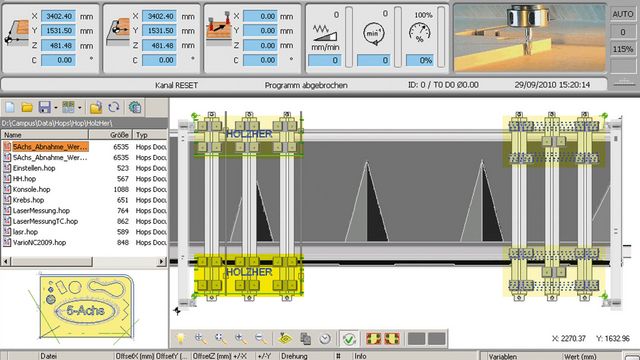

Il comando macchina HOLZ-HER di alta qualità e di facile utilizzo
Genera il programma di lavorazione CNC automaticamente alla sola pressione
di un pulsante

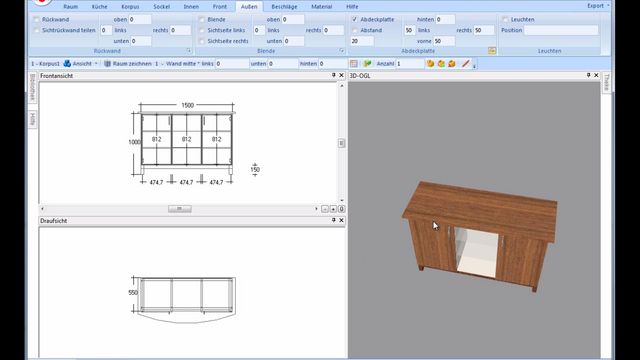

CabinetControl – Software per semplificare la creazione di mobili

Il comando macchina HOLZ-HER di alta qualità e di facile utilizzo è parte integrante del concetto della macchina. Il pacchetto di equipaggiamento comprende CAMPUS / NC Hops con licenza per le macchine e per l'ufficio e il software CAD completo aCADemy. Completa il pacchetto il software integrato per il design di mobili CabinetControl Base. Questo pacchetto crea le condizioni preliminari per una lavorazione efficiente e un impiego confortevole grazie all'interfaccia codice a barre, pannello comandi manuali, possibilità di importazione e molto altro.

  • CabinetControl Base già di serie nel pacchetto software.
  • Creazione di mobili.
  • Viste con rappresentazione in 2-D e 3-D.
  • Personalizzazione rapida secondo le esigenze dell’acquirente dei mobili.
  • Perfetta rappresentazione dei mobili.
  • Realizzazione automatica degli schemi di taglio.
  • Genera il programma di lavorazione CNC automaticamente alla sola pressione di un pulsante.
  • Versione per professionisti opzionale CabinetControl PRO in più con magazzino, calcolo, trasmissione dati alla sezionatrice orizzontale, ecc...
  • Ideale anche per cucine e la pianificazione degli spazi.

Testa di foratura integrata

Testa di foratura integrata a 16 o 24 mandrini

Con le teste di foratura integrate la PRO-MASTER è perfettamente equipaggiata.

16 mandrini

  • Gruppo di foratura con 10 mandrini verticali (X = 6 / Y = 4)
  • Sei mandrini orizzontali (due mandrini di foratura doppi in direzione X/ uno in direzione Y).
  • Gruppo per scanalature integrato in direzione X.
  • Ancora più potenza per il gruppo di foratura grazie al moltiplicatore di pressione fornito di serie.

24 mandrini

  • Gruppo di foratura con 18 mandrini verticali (X = 11 + 2 / Y = 6)
  • Sei mandrini orizzontali (due mandrini di foratura doppi in direzione X/ uno in direzione Y).
  • Gruppo per scanalature integrato in direzione X.
  • Ancora più potenza per il gruppo di foratura grazie al moltiplicatore di pressione fornito di serie.

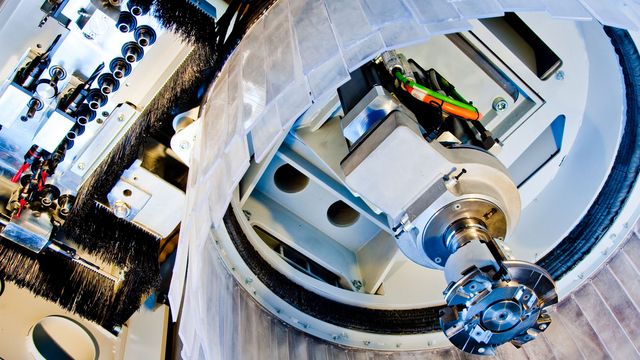

Testa di lavorazione - ottimizzata per i professionisti

Foratura, taglio, fresatura, scanalatura – la testa di lavorazione della serie PRO-MASTER

Foratura, taglio, fresatura, scanalatura – la testa di lavorazione della serie PRO-MASTER è equipaggiata in modo multifunzionale e perfettamente dotata per la produzione razionale di elementi di corpi di mobili semplici e complessi nella lavorazione continua.

La struttura integrata e compatta rende la testa di lavorazione esemplare nella dinamica, nell'accelerazione e nella precisione di posizionamento. Già nella dotazione base la serie PRO-MASTER offre un'ampia gamma di lavorazioni.

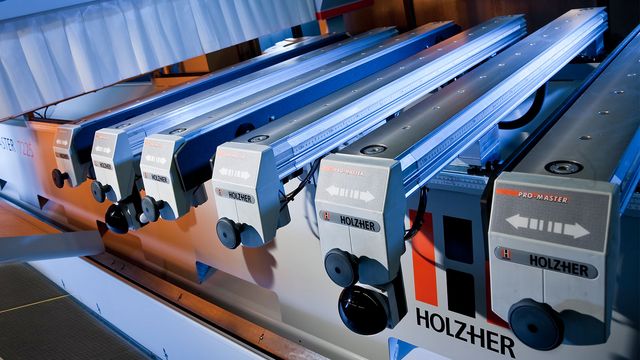

Piano di lavoro standard

Piano di lavoro standard

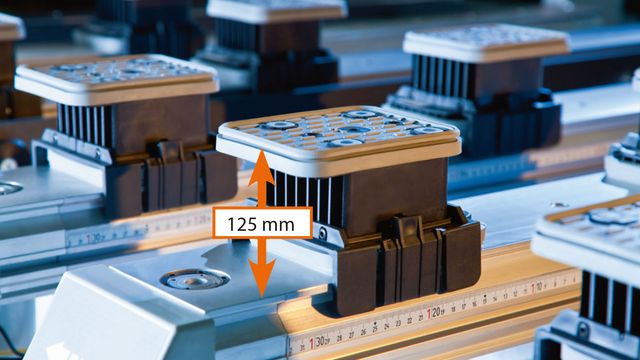

Ventosa alta 125 millimetri
Ausili di carico sollevabili ed abbassabili in modo pneumatico

Piano di lavoro – l'appoggio dei pannelli per processi di lavoro ottimali

La produzione precisa richiede un posizionamento esatto e sicuro dei pannelli. A tale scopo la serie PRO-MASTER è dotata di un piano di lavoro a mensola. Esso offre un'elevata flessibilità in tutte le fasi della lavorazione, anche i pannelli con forma complessa possono essere fissati in modo semplice e rapido.

  • Mensole massicce con sistema a vuoto con un circuito, sei traverse facilmente spostabili – bloccabili pneumaticamente in direzione X. Sia chi adopera la mano destra che chi adopera la mano sinistra può comandare facilmente le mensole in modo pneumatico mediante manopola.
  • Metri a nastro in direzione X per un rapido posizionamento delle mensole, puntatore laser per posizionare esattamente gli aspiratori. Su richiesta sono disponibili altre mensole e aspiratori.
  • Le ventose alte 125 millimetri consentono un libero accesso alla testa di lavorazione da tutti i lati.
  • Battute traslanti, eccentriche in bussole di guida temprate. Battute abbassabili pneumaticamente.
  • Quattro ausili di carico sollevabili e abbassabili pneumaticamente per posizionare facilmente i pannelli pesanti. Su richiesta altri ausili di carico.
  • Due pulsanti di grandi dimensioni per il bloccaggio.
  • Mensole laterali per riporre le ventose non utilizzate.
  • Più capacità grazie a campi di lavorazione supplementari (su richiesta).
  • Nessuna perdita di vuoto grazie a zone di vuoto singolarmente inseribili.
  • Pompe per vuoto ad alte prestazioni – 100 m3/h.
    Su richiesta: pompe per vuoto da 140 m3/h e 250 m3/h.

Piani di lavoro ad elevata flessibilità

Piani di lavoro ad elevata flessibilità
Piani di lavoro ad elevata flessibilità
Piani di lavoro ad elevata flessibilità

Piano X-MOVE

Il piano X-MOVE è costituito nella versione standard da sei mensole ognuna con due aspiratori. Le mensole vengono traslate automaticamente, a scelta con i tasti freccia, in direzione X nelle posizioni programmate nel comando.

  • Sei mensole, posizionabili in modo motorizzato mediante trasmissione a ruota dentata su guide lineari temprate. (Altre mensole X-MOVE su richiesta)
  • Equipaggiabile con aspiratori o elementi tendi-telaio.

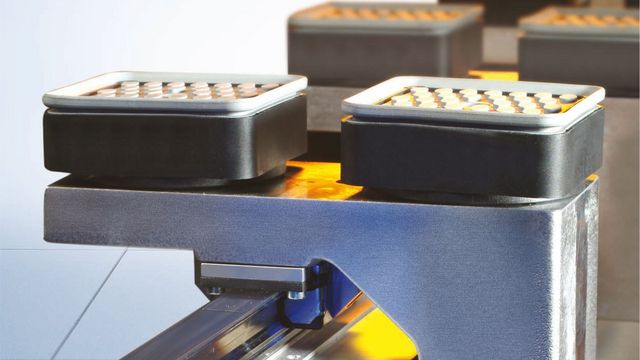

VARIO Table

Il Vario Table è costituito nella versione standard da sei mensole ognuna con tre aspiratori spostabili. La ripreparazione dell'intero piano di lavoro avviene in pochi secondi. Mensole e ventose vengono posizionate automaticamente mediante il comando.

  • Sei mensole, posizionabili in modo motorizzato mediante trasmissione a ruota dentata su guide lineari temprate.
  • Tre supporti per le ventose ogni mensola, di volta in volta un aspiratore con valvola tastatrice (secondo aspiratore su richiesta).
  • Supporti per le ventose posizionabili in modo motorizzato mediante trasmissione a ruota dentata su guide lineari temprate (altri supporti per ventose su richiesta).

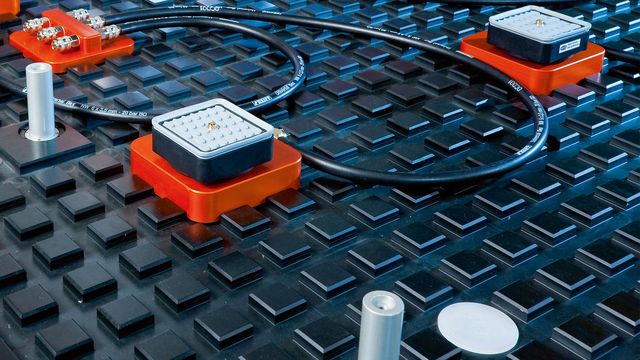

High-Flow Nesting Table

Tecnologia Nesting per la produzione razionale. Durante il nesting una piastra d'usura porosa – di solito un pannello MDF – viene bloccata mediante vuoto sul banco della macchina. Svolge la funzione di aspiratore per superfici e appoggio per i pannelli da lavorare. La tecnologia nesting consente una lavorazione ottimizzata e il taglio di pannelli.

  • Per formattare piani di taglio annidati sul banco nesting.
  • Lavorazione di pannelli su aspiratori posizionati manualmente.
  • Le dimensioni modulari contenute – 50 mm – del piano di nesting HOLZ-HER garantiscono un buon flusso del vuoto sull'intera superficie del banco.

Serraggio del pannello sapientemente studiato

Sistema variabile di tendi-pezzo sincronizzati

Grazie all'impiego di software intelligenti e all'interazione con una tecnologia avanzata, i centri di lavoro CNC offrono prestazioni sempre più elevate. La possibilità di realizzare tutti i singoli dettagli costituisce attualmente il metro di paragone per questo tipo di macchinari. Tutti i componenti devono essere realizzati con la massima qualità e con tutte le lavorazioni possibili e immaginabili in un unico ciclo. Questa "maggiore produttività" apre orizzonti più vasti. Inoltre, la lavorazione CNC assicura la realizzazione di giunzioni in legno tradizionali. Laddove una volta i metodi artigianali comportavano elevati carichi di lavoro e ampie tolleranze, oggi bastano solo pochi clic del mouse per realizzare giunzioni complesse con la massima precisione. Vengono così riscoperte le porte con telaio cianfrinato oppure le giunzioni a coda di rondine.

sistema variabile di aspiratori sottovuoto e tendi-pezzo sincronizzati per la lavorazione superficiale e per la realizzazione di componenti del telaio rettilinei e curvi.

Lavorazione intelligente del legno massello

Perfettamente equipaggiato per una lavorazione individuale e ricca di varianti

Le PRO-MASTER serie 71 e 72 vi offrono possibilità nella lavorazione praticamente illimitate. Costruita per sopportare sollecitazioni elevate, la struttura massiccia e progettata con la massima attenzione di entrambe le macchine è un esempio di design industriale moderno e funzionale.

Il piano di lavoro dei centri di lavoro CNC è ideale per la lavorazione di pannelli lunghi per scale, giardini d'inverno, ecc.... grazie alle estreme lunghezze di lavorazione in direzione X. Possono essere lavorati perfino grandi elementi di porte in modo efficientissimo e senza alcuna fatica grazie alla lavorazione pendolare. Con 1400 mm o 1600 mm in direzione Y e con una corsa di traslazione Z di 565 mm, entrambe le serie sono perfettamente equipaggiate per una lavorazione individuale e ricca di varianti.

Molto spazio per tutte le dotazioni di utensili

Il cambia-piatto traslante da 12 o 18 postazioni per utensili

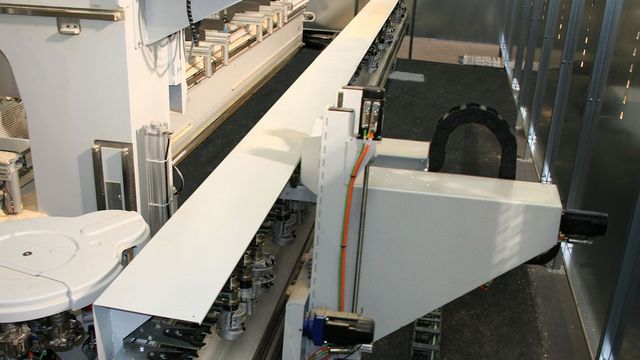

Pick-up lineari da 14 o 16 postazioni
Molto spazio per tutte le dotazioni di utensili

Il cambia-piatto traslante a 12 o 18 postazioni per utensili consente tempi di preparazione macchina brevi e massima produttività. Per lame con Ø fino a 350 mm è disponibili uno speciale cambiautensili pick-up.

Per completare ci sono cambiautensili pick-up con due postazioni per grandi rinvii angolari e pick-up lineari da 14 o 16 postazioni per dotazioni di utensili molto ampie.

Per le applicazioni che richiedono molti utensili, come ad esempio nella produzione di finestre, la dotazione può essere completata con un cambiautensili Shuttle supplementare con 60 postazioni max. per utensili.

Gruppi intercambiabili innovativi

Gruppi intercambiabili per le più svariate applicazioni

Il vostro vantaggio per una qualità elevata del prodotto

Moltissimi gruppi intercambiabili per le più svariate applicazioni sono disponibili per tutte le macchine della serie PRO-MASTER: dai mandrini multipli tradizionali, ai gruppi per scasso serratura e di taglio, fino alle applicazioni speciali come gli scalpelli per la mortasatura concava e gruppi di tranciatura per la lavorazione di schiume, ecc...

Per eseguire tagli angolari precisi e fori sono disponibili rinvii angolari inclinabili con indicazione digitale dell'angolo e regolazione angolare centrale.

Fresatura per scasso serrature per i professionisti delle porte

Fresatura per scasso serrature per i professionisti delle porte
Lavorazione efficiente di componenti di porte e telai

Fresatura per scasso serrature

I potenti motori di fresatura sul gruppo elettromandrino orizzontale rendono la serie PRO-MASTER una professionista assoluta delle porte. Nella versione a 5 assi il gruppo fresa si assume naturalmente anche questo compito.

  • Specifica per questa lavorazione, HOLZ-HER offre un'ampia gamma di gruppi intercambiabili potenti e affidabili per tutti i campi d'impiego.

Puntatore laser di serie

Puntatore laser montato a destra e a sinistra sulla testa di lavorazione
Puntatore laser montato a destra e a sinistra sulla testa di lavorazione
Puntatore laser montato a destra e a sinistra sulla testa di lavorazione

Puntatore laser per posizionare con precisione gli aspiratori o per mostrare il contorno del pannello, montato a destra e a sinistra sulla testa di lavorazione.

Laser per contorni – la soluzione completa per il posizionamento

Laser per contorni – la soluzione completa per il posizionamento
Laser per contorni – la soluzione completa per il posizionamento

Laser per contorni – proietta l'intero contorno del pannello e tutti gli aspiratori necessari contemporaneamente, nonché tutte le posizioni delle mensole senza limitazione nel numero di linee da proiettare.

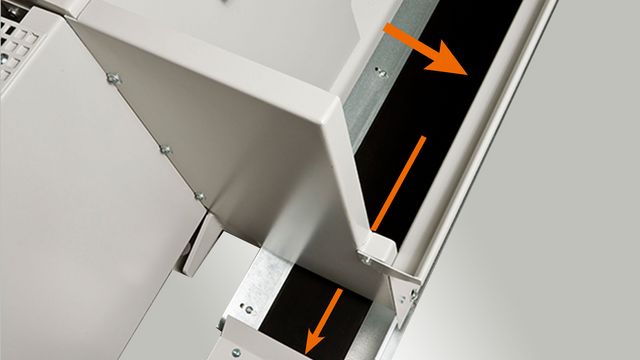

Potente nastro di trasporto dei trucioli

Potente nastro di trasporto dei trucioli

Per asportare grandi quantitativi di trucioli durante la lavorazione del legno massello. La postazione di lavoro intorno alla macchina CNC rimane pulita.

Dispositivi di sicurezza variabili

Pedane a 3 campi o bumper di sicurezza

I criteri di sicurezza moderni lasciano a voi la scelta fra pedane di sicurezza a 3 campi brevettate o bumper di sicurezza. In questo modo i centri di lavoro HOLZ-HER possono essere adattati individualmente e in modo sicuro alle vostre esigenze in azienda.

Tecnologia del vuoto efficiente

Pompe per vuoto estremamente potenti ed efficienti
ECO VAC

Le pompe per vuoto estremamente potenti ed efficienti garantiscono la presa sicura dei pannelli. Le giranti a secco richiedenti poca manutenzione si distinguono inoltre per le basse emissioni di rumori e per le spese per la manutenzione ridottissime.

Il controllo intelligente del vuoto ECO VAC comanda inoltre mediante software la potenza del vuoto necessaria quando si utilizzano parecchie pompe.

Aspirazione flessibile

Aspirazione flessibile – programmabile su otto posizioni

Aspirazione flessibile – programmabile su otto posizioni

Posizionabile sulla testa di lavorazione in modo completamente automatico su otto posizioni, per adattare con la massima precisione la cabinatura all'altezza del pannello. In tal modo si garantisce l'aspirazione ottimale dei trucioli.

Postazione di comando mobile

Postazione di comando mobile per centri di lavoro CNC HOLZHER

L'ergonomia del vostro posto di lavoro diventa sempre più importante. HOLZ-HER vi offre di serie per tutti i modelli PRO MASTER una postazione di comando mobile, che è dotata di uno schermo da 21,5" e da 16:9 e assicura una perfetta ergonomia per l'operatore. Mediante le rotelle è possibile portare la postazione dove può supportare al meglio il processo di lavorazione.


Opzioni di estensione

Un'interconnessione delle macchine sistematica permette una produzione altamente efficiente

Efficienza grazie all'interconnessione delle macchine HOLZ-HER

HOLZ-HER vi permette di realizzare la vostra creazione in solo 20 minuti dal primo click con il mouse fino al mobile finito grazie all'interconnessione delle macchine.
