Sezionatrice verticale SECTOR 1260 automatic: Completamente automatica per elevate quantità di tagli e semplicissima nel comando

L'ergonomia perfetta, l'assoluta precisione ed esattezza angolare sono le caratteristiche convincenti della sezionatrice verticale SECTOR 1260. La sezionatrice verticale è azionabile da un solo operatore, dal magazzino dei pannelli fino all'elemento finito, sezionato in modo preciso, e convince per la sua struttura robusta.

La SECTOR 1260 è la sezionatrice completamente automatica di HOLZ-HER. Si caratterizza per la sua modalità automatica e per la capacità di gestire grandi quantità di tagli in brevissimo tempo. La modalità di funzionamento si avvia dopo il posizionamento del pannello al solo tocco di un pulsante. Sono garantiti cicli rapidi di taglio con una velocità continua di avanzamento fino a 25 m/min.

La gamma delle prestazioni della sezionatrice HOLZ-HER è ampliabile a piacere con gli accessori originali HOLZ-HER,ad esempio con il gruppo incisore Super Cut brevettato da HOLZ-HER. Questo funziona con due lame che incidono i materiali laminati, ottenendo una qualità di bordo senza strappi e con una precisione al decimo di millimetro. Un’altra opzione di ampliamento è il software professionale di ottimizzazione del taglio Opti-Base V-Cut per i migliori risultati di ottimizzazione sfruttando perfettamente il materiale.


Ecco cosa vi offre la HOLZ-HER SECTOR 1260 automatic

La modalità automatica della SECTOR 1260 automatic
Ottimizzazione del taglio con Opti-Base V-Cut

Buono a sapersi

Versione automatica

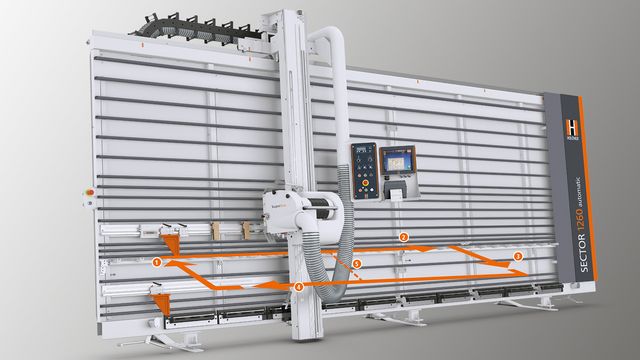

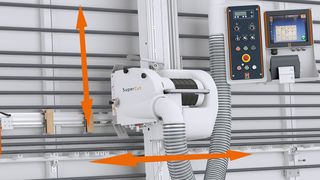

Il Sector 1260 automatico per velocità di avanzamento continuo

Con una velocità di avanzamento a regolazione continua fino a 25/m/min, sulla SECTOR 1260 automatic è possibile effettuare in modo automatico

1 l'entrata,
2 il taglio (orizzontale o verticale),
3l'uscita e
4 il gruppo di taglio ritorna automaticamente dall'operatore. In questo modo si garantiscono cicli di taglio rapidi.
5 Ciclo ottimizzato: se non avete bisogno dell'intera lunghezza di taglio, la modalità automatica riporta indietro il gruppo di taglio anche prima.

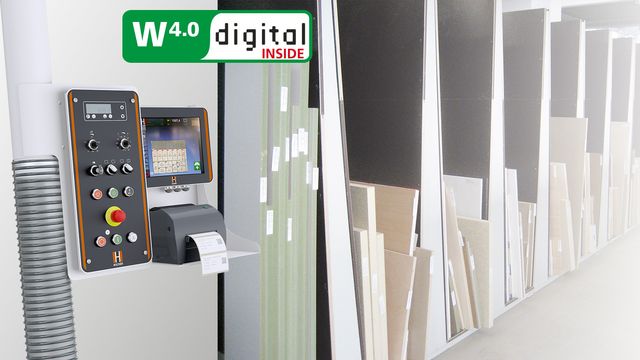

Ottimizzazione del taglio con Opti-Base V-Cut

Ottimizzazione del taglio con Opti-Base V-Cut

Ottimizzazione del taglio – guida passo passo per una sezionatura efficiente dei pannelli

Con l'ottimizzazione professionale del taglio OptiBase V-Cut di HOLZ-HER otterrete sempre il miglior risultato grazie allo sfruttamento perfetto del materiale. L'interfaccia utente configurata in modo intuitivo e il touch-screen da 10" assicurano un comando e una gestione semplici e rapidi di ordini, materiali ed elenchi pezzi. La stampante per etichette per le macchine HOLZ-HER contenuta nel pacchetto consente di identificare i pezzi in modo univoco.

Come facilitare l'ottimizzazione del taglio

  • Con il software di ottimizzazione per sezionatrici verticali potrete ottimizzare i vostri piani di tagli senza fatica.
  • I residui di materiale verranno ridotti drasticamente e inoltre verranno gestiti in modo professionale grazie all'etichettatura.
  • Potete scegliere - o importare i vostri piani di taglio creati in ufficio attraverso il collegamento in rete / USB oppure immetterli direttamente sul touchscreen.
  • Il software intelligente consente lo sfruttamento perfetto del materiale con un maggiore ricavo.

I vostri vantaggi

  • Importazione di distinte base da diversi programmi di settore (Cabinet Control, Imos, OSD, interfaccia CSV, ecc.)
  • Scrittura di distinte base in ufficio incl. bordi / rivestimenti / eccedenza / sequenza di produzione / ecc.
  • Stampa di etichette con tutte le informazioni note, quali: data matrix / com. / quote / bordi / rivestimenti / ecc.
  • Movimentazione veloce alla macchina, in quanto l’ottimizzazione è già stata effettuata in ufficio e lo schermo contiene tutti i dati e le fasi di lavoro
  • I residui vengono gestiti e registrati (il magazzino materiali è sempre attivo)
  • Magazzino materiali per pannelli e rivestimenti programmabile
  • Collegamento alla rete (la macchina può essere integrata alla rete in modo che l’ufficio sia a conoscenza di tutti gli sfridi e che i risultati ottimizzati vengano visualizzati direttamente sula macchina)
  • Plug to Play

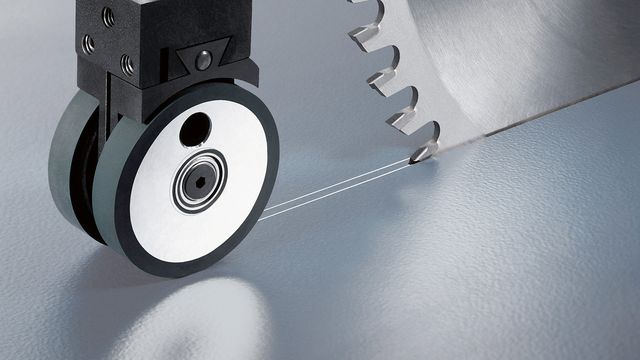

Incisura per un taglio preciso

SuperCut è il sistema di punteggio HOLZ-HER brevettato.

Il sistema di incisione brevettato HOLZ-HER si chiama SuperCut. Realizza tagli pronti per l'incollaggio con soltanto una regolazione base.

  • Due coltelli in metallo duro incidono la superficie di pannelli rivestiti esattamente sulla larghezza della lama.
  • Poi la lama circolare seziona il pannello senza strappare lo strato superficiale duro, fragile o fibroso.
  • Il risultato è un bordo liscio pronto per la lavorazione successiva.
  • SuperCut è facilmente regolabile mediante una scala graduata.
  • SuperCut può essere installata successivamente su tutte le sezionatrici SECTOR.

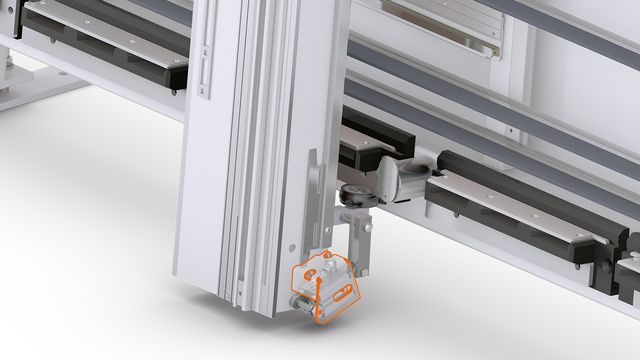

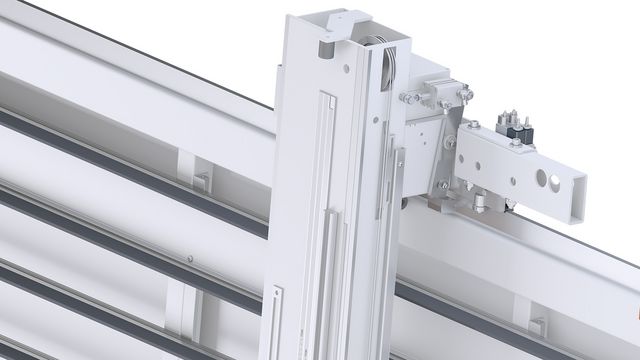

Barra della lama superiore e inferiore

La barra di sega sopra con bloccaggio pneumatico, può essere azionata dal pannello di controllo con la semplice pressione di un pulsante.
La barra di sega sottostante con bloccaggio pneumatico può essere azionata dal pannello di controllo con la semplice pressione di un pulsante.

Barra della lama superiore e inferiore con arresto pneumatico, azionabile dalla postazione di comando tramite pulsante. Compreso il riconoscimento automatico del punto di sezionamento per il taglio verticale.

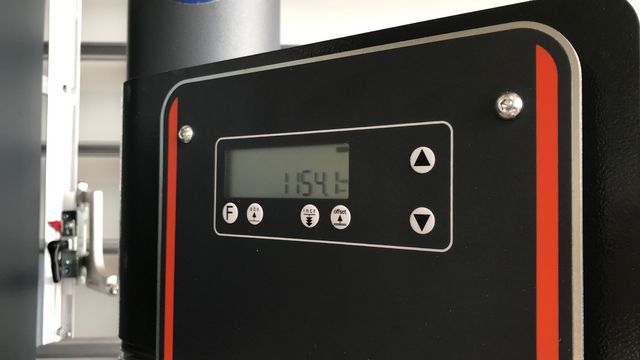

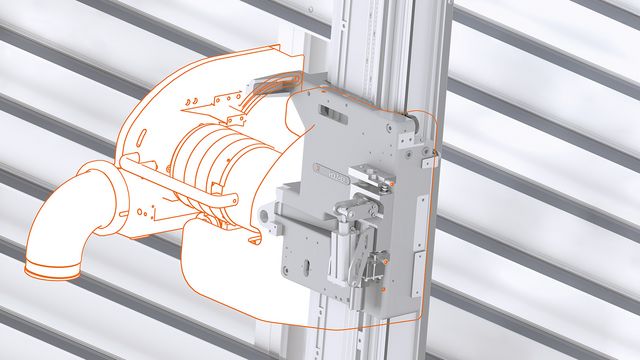

Gruppo di taglio per il taglio orizzontale

Gruppo di taglio incluso bloccaggio pneumatico per taglio orizzontale

Gruppo di taglio completo di arresto pneumatico per il taglio orizzontale e regolazione elettrica di precisione direttamente sulla postazione di comando.

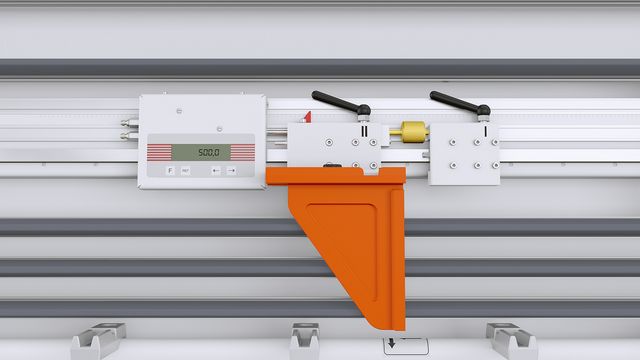

Battuta longitudinale digitale con regolazione di precisione

Arresto longitudinale digitale con regolazione fine

Visualizzazione digitale delle dimensioni per il taglio verticale, inclusa la regolazione di precisione sulla guida lineare temprata (opzionale).

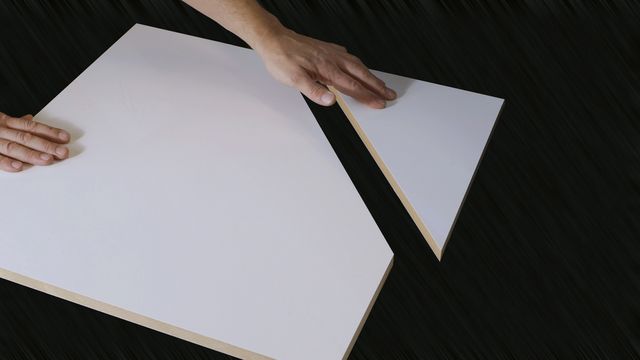

Dispositivo di taglio angolare GeoMetric

Dispositivo di taglio angolare GeoMetric Con il dispositivo di taglio angolare mobile, è possibile eseguire angoli di taglio fino a 45 ° in modo semplice

Con il dispositivo mobile di taglio angolare è possibile realizzare con semplicità angoli di taglio fino a 45°. A tale scopo, il dispositivo di taglio angolare viene fissato sul gruppo di taglio e viene regolata l'angolazione. Due aspiratori sotto vuoto mobili fissano il pannello appoggiato sopra. Poi è possibile sezionare verticalmente o orizzontalmente. Con un semplice spostamento è possibile montare il dispositivo di taglio angolare a destra e a sinistra del punto di taglio.

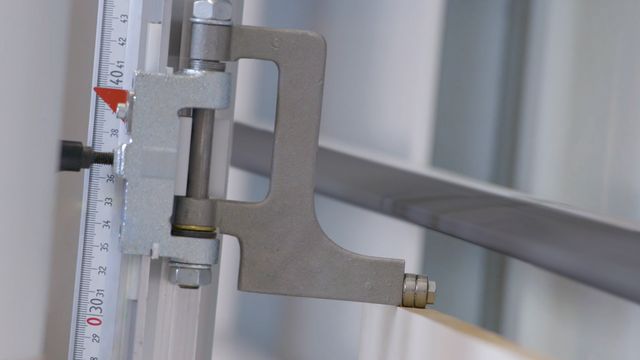

Finecorsa per strisce

Il fermacavo garantisce un taglio ripetibile alla larghezza dei pezzi.

Il finecorsa per strisce assicura un taglio ripetibile sulla larghezza dei pannelli. L'impostazione avviene solo una volta – poi il taglio sarà sempre uguale.

Qualità in autonomia – dalla lastra d'acciaio alla macchina finita

Creazione interna di strutture per la sezionatrice verticale

Per creare un telaio HOLZ-HER servono fino a 2200 tonnellate di acciaio e alluminio. Un impianto di taglio laser a caricamento interamente automatizzato effettua la suddivisione ottimizzata dei pannelli d'acciaio fino a uno spessore di 25 mm. In tal modo HOLZ-HER è in grado di utilizzare lo spessore di materiale ideale per tutti i particolari costruttivi rilevanti ai fini della rigidità.

Con una forza di pressione nominale di 400 tonnellate, più presse idrauliche di bordatura garantiscono la forma perfetta dei componenti tramite la misurazione automatica dello spessore del materiale e il comando della compressione.

I singoli componenti vengono saldati con estrema cura. Grazie a dispositivi di saldatura sapientemente studiati viene garantita la qualità costante nel tempo della macchina.

Su numerose fresatrici a basamento lungo le strutture completamente saldate vengono fresate ad altissima precisione. Tutte le superfici sono pertanto preparate in modo ottimale per il successivo montaggio di guide e gruppi.


Maggiori informazioni

Download

Semplice, rapido ed ecologico: altri particolari sono disponibili nel documento PDF scaricabile

Prospetto SECTOR 1255|1260 (PDF, 2 MB)

Dati tecnici

Apri tabella

Altre immagini

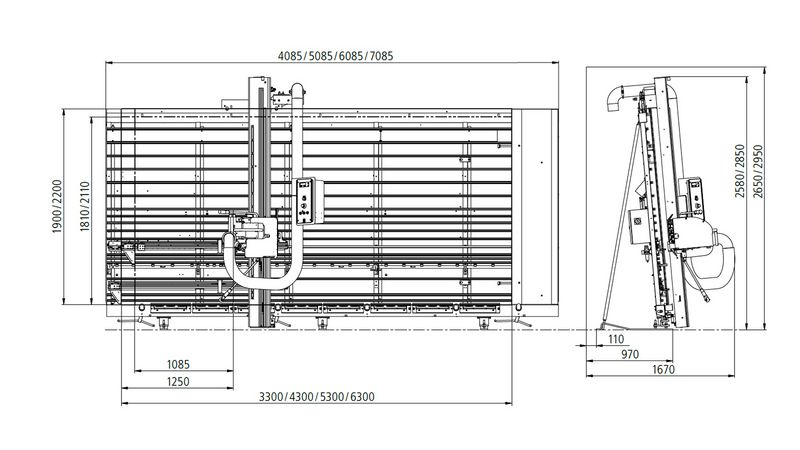

Dati tecnici e dimensioni SETTORE 1255/1260

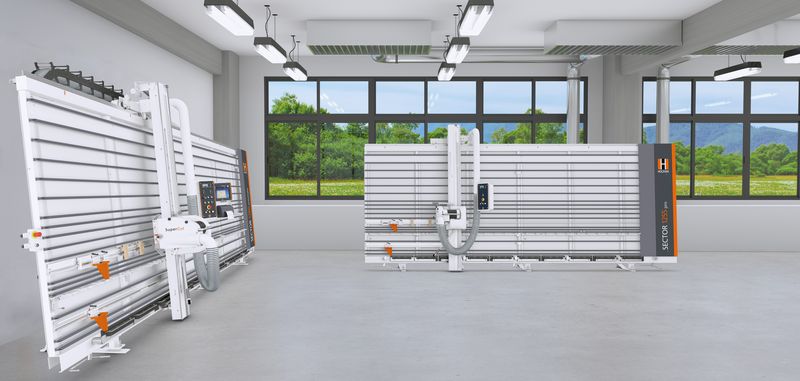

La sezionatrice verticale SECTOR in officina
