Sezionatrice verticale SECTOR 1255: Precisione verticale unita a una perfetta ergonomia

La sezionatrice verticale è azionabile da un solo operatore, dal magazzino dei pannelli fino all'elemento finito, sezionato in modo preciso, e convince per il suo controllo facile ed ergonomico.

La SECTOR 1255 è disponibile nelle più diverse varianti di telaio con lunghezze di taglio da 3300 mm a 6300 mm e altezze di taglio da 1900 mm a 2200 mm. la profondità di taglio è di 60 mm. Su richiesta sono possibili lunghezze speciali fino a 8300 mm.

La gamma delle prestazioni della sezionatrice HOLZ-HER è ampliabile a piacere con gli accessori originali HOLZ-HER,ad esempio con il gruppo incisore Super Cut brevettato da HOLZ-HER. Questo funziona con due lame che incidono i materiali laminati, ottenendo una qualità di bordo senza strappi e con una precisione al decimo di millimetro. Un’altra opzione è il software professionale di ottimizzazione del taglio Opti-Base V-Cut.

Anche per la lavorazione di materiali compositi, HOLZ-HER offre la soluzione ideale. I materiali compositi sono parte integrante dell’architettura moderna e quindi di grande significato per molti produttori. Con la variante di equipaggiamento SECTOR 1255V, HOLZ-HER offre la sezionatrice perfetta per la lavorazione di Alucobond, Dibond und Co. e convince per l’elevata precisione del taglio e dell’angolarità.


Ecco cosa vi offre la HOLZ-HER SECTOR 1255

Ottimizzazione del taglio con Opti-Base V-Cut
Il gruppo incisore brevettato SuperCut

Buono a sapersi

Ottimizzazione del taglio con Opti-Base V-Cut

Ottimizzazione del taglio con Opti-Base V-Cut

Ottimizzazione del taglio – guida passo passo per una sezionatura efficiente dei pannelli

Con l'ottimizzazione professionale del taglio OptiBase V-Cut di HOLZ-HER otterrete sempre il miglior risultato grazie allo sfruttamento perfetto del materiale. L'interfaccia utente configurata in modo intuitivo e il touch-screen da 10" assicurano un comando e una gestione semplici e rapidi di ordini, materiali ed elenchi pezzi. La stampante per etichette per le macchine HOLZ-HER contenuta nel pacchetto consente di identificare i pezzi in modo univoco.

Come facilitare l'ottimizzazione del taglio

  • Con il software di ottimizzazione per sezionatrici verticali potrete ottimizzare i vostri piani di tagli senza fatica.
  • I residui di materiale verranno ridotti drasticamente e inoltre verranno gestiti in modo professionale grazie all'etichettatura.
  • Potete scegliere - o importare i vostri piani di taglio creati in ufficio attraverso il collegamento in rete / USB oppure immetterli direttamente sul touchscreen.
  • Il software intelligente consente lo sfruttamento perfetto del materiale con un maggiore ricavo.

I vostri vantaggi

  • Importazione di distinte base da diversi programmi di settore (Cabinet Control, Imos, OSD, interfaccia CSV, ecc.)
  • Scrittura di distinte base in ufficio incl. bordi / rivestimenti / eccedenza / sequenza di produzione / ecc.
  • Stampa di etichette con tutte le informazioni note, quali: data matrix / com. / quote / bordi / rivestimenti / ecc.
  • Movimentazione veloce alla macchina, in quanto l’ottimizzazione è già stata effettuata in ufficio e lo schermo contiene tutti i dati e le fasi di lavoro
  • I residui vengono gestiti e registrati (il magazzino materiali è sempre attivo)
  • Magazzino materiali per pannelli e rivestimenti programmabile
  • Collegamento alla rete (la macchina può essere integrata alla rete in modo che l’ufficio sia a conoscenza di tutti gli sfridi e che i risultati ottimizzati vengano visualizzati direttamente sula macchina)
  • Plug to Play

Incisione per un taglio preciso

SuperCut è il sistema di punteggio HOLZ-HER brevettato.

Il sistema di incisione brevettato HOLZ-HER si chiama SuperCut. Realizza tagli pronti per l'incollaggio con soltanto una regolazione base.

  • Due coltelli in metallo duro incidono la superficie di pannelli rivestiti esattamente sulla larghezza della lama.
  • Poi la lama circolare seziona il pannello senza strappare lo strato superficiale duro, fragile o fibroso.
  • Il risultato è un bordo liscio pronto per la lavorazione successiva.
  • SuperCut è facilmente regolabile mediante una scala graduata.
  • SuperCut può essere installata successivamente su tutte le sezionatrici SECTOR.

Barra della lama superiore e inferiore

La barra di sega sopra con bloccaggio pneumatico, può essere azionata dal pannello di controllo con la semplice pressione di un pulsante.
La barra di sega sopra con bloccaggio pneumatico, può essere azionata dal pannello di controllo con la semplice pressione di un pulsante.

Barra della lama superiore e inferiore con arresto pneumatico, azionabile dalla postazione di comando tramite pulsante. Compreso il riconoscimento automatico del punto di sezionamento per il taglio verticale.

Gruppo di taglio per il taglio orizzontale

Gruppo di taglio incluso bloccaggio pneumatico per taglio orizzontale

Gruppo di taglio completo di arresto pneumatico per il taglio orizzontale e regolazione elettrica di precisione direttamente sulla postazione di comando.

Battuta longitudinale digitale con regolazione di precisione

Arresto longitudinale digitale con regolazione fine

Visualizzazione digitale delle dimensioni per il taglio verticale, inclusa la regolazione di precisione sulla guida lineare temprata (opzionale).

Dispositivo di taglio angolare GeoMetric

Dispositivo di taglio angolare GeoMetric Con il dispositivo di taglio angolare mobile, è possibile eseguire angoli di taglio fino a 45 ° in modo semplice

Con il dispositivo mobile di taglio angolare è possibile realizzare con semplicità angoli di taglio fino a 45°. A tale scopo, il dispositivo di taglio angolare viene fissato sul gruppo di taglio e viene regolata l'angolazione. Due aspiratori sotto vuoto mobili fissano il pannello appoggiato sopra. Poi è possibile sezionare verticalmente o orizzontalmente. Con un semplice spostamento è possibile montare il dispositivo di taglio angolare a destra e a sinistra del punto di taglio.

Finecorsa per strisce

Il fermacavo garantisce un taglio ripetibile alla larghezza dei pezzi.

Il finecorsa per strisce assicura un taglio ripetibile sulla larghezza dei pannelli. L'impostazione avviene solo una volta – poi il taglio sarà sempre uguale.

SECTOR 1255V per Alucobond®, Dibond® und Co.

Il SECTOR 1255V per compositi come Aluconbond, Dibond, ecc.
Pulire i compositi con la sezionatrice verticale SECTOR 1255V di HOLZ-HER.
Pulire i compositi con la sezionatrice verticale SECTOR 1255V di HOLZ-HER.

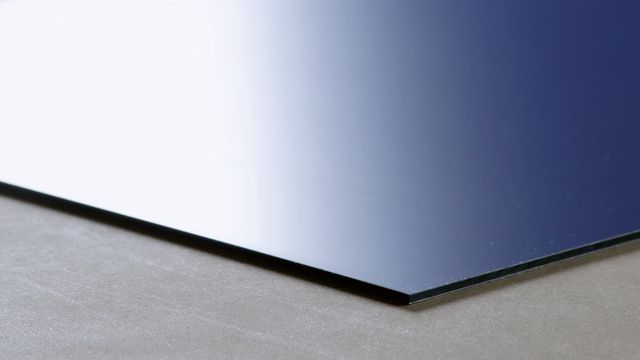

La soluzione brillante per il materiale composito

I materiali compositi sono parte integrante dell'architettura moderna. I prodotti innovativi entusiasmano tanto nella nuova edilizia, che negli edifici antichi ristrutturati. I materiali vengono impiegati per ottenere soluzioni geometriche, superfici estremamente lisce, linee pulite e angoli precisi, ma naturalmente anche nella realizzazione di superfici ondulate e in applicazioni complicate.

La lavorazione economica e accurata dei vari materiali richiede una sezionatrice efficiente con frese di formatura speciali. La SECTOR 1255V convince nell’insieme per la sua alta rigidità. A questo provvede il telaio interamente saldato con una struttura autoportante. Sono garantiti l’elevata precisione del taglio e dell’angolarità.

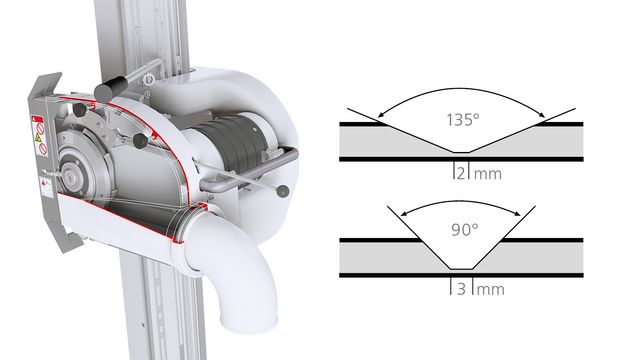

Scanalature nelle due angolazioni 90° e 135°

I gruppi arrotondatori disponibili per smussature fino a 90° e 135° fresano sulla parte posteriore dei pannelli compositi scanalature a V o rettangolari. Non vengono toccate la lamiera di copertura di alluminio e una parte del nucleo di plastica del pannello. Lo spessore minimo del materiale restante ne consente la smussatura. La forma della scanalatura determina automaticamente il raggio di curvatura.

Pacchetto per materiali compositi

  • Speciale pattino pressore con feritoia per fresa e rullo copiatore.
  • Indicazione digitale delle dimensioni orizzontale.
  • Due battute longitudinali supplementari per il taglio verticale (sono possibili altre battute longitudinali).
  • Contrappeso adattabile per il gruppo di taglio.
  • Compresa lama circolare HW, Ø 250 mm per materiali compositi al posto della lama standard.

Qualità in autonomia – dalla lastra d'acciaio alla macchina finita

Creazione interna di strutture per la sezionatrice verticale

Per creare un telaio HOLZ-HER servono fino a 2200 tonnellate di acciaio e alluminio. Un impianto di taglio laser a caricamento interamente automatizzato effettua la suddivisione ottimizzata dei pannelli d'acciaio fino a uno spessore di 25 mm. In tal modo HOLZ-HER è in grado di utilizzare lo spessore di materiale ideale per tutti i particolari costruttivi rilevanti ai fini della rigidità.

Con una forza di pressione nominale di 400 tonnellate, più presse idrauliche di bordatura garantiscono la forma perfetta dei componenti tramite la misurazione automatica dello spessore del materiale e il comando della compressione.

I singoli componenti vengono saldati con estrema cura. Grazie a dispositivi di saldatura sapientemente studiati viene garantita la qualità costante nel tempo della macchina.

Su numerose fresatrici a basamento lungo le strutture completamente saldate vengono fresate ad altissima precisione. Tutte le superfici sono pertanto preparate in modo ottimale per il successivo montaggio di guide e gruppi.
