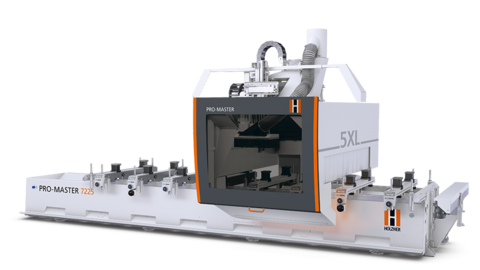

Centro di lavoro CNC PRO-MASTER 7225: 5 assi - una nuova dimensione nella lavorazione CNC del legno

Macchina CNC a 5 assi Promaster di Holzher - lavorazione di legno e lavorazione di pannelli

La PRO-MASTER 7225 offre una dimensione di lavorazione completamente nuova con le macchine CNC per le aziende artigianali nella lavorazione sia del legno che della plastica. La gamma di prestazioni del centro di lavoro CNC a 5 assi è in grado di adattarsi a qualsiasi situazione di lavoro grazie alle varianti dei piani di appoggio.

Il cuore è costituito dalla testa cardanica a 5 assi. La testa di lavorazione compatta, potente e interamente interpolata esegue fino a 24.000 giri al minuto ed è in grado di supportare carichi estremi grazie ai cuscinetti ceramici e al raffreddamento a liquido. La peculiarità del mandrino opzionale da 17 kW è la tecnologia PRO-TORQUE che consente momenti torcenti estremamente elevati sul mandrino grazie al fissaggio meccanico automatizzato dell'asse A e dell'asse C.

Anche per la lavorazione nesting la PRO-MASTER 7225 a 5 assi può essere equipaggiata con un tavolo di nesting high-flow. Con il tavolo di nesting la PRO-MASTER 7225 M può essere impiegata anche per formattare piani di taglio annidati e per lavorare pannelli su ventose posizionate sulla tavola retinata.


Buono a sapersi

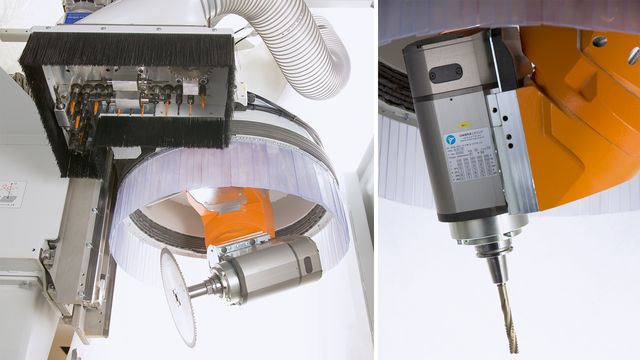

Gruppo fresa Power a 5 assi

Gruppo fresa Power a 5 assi
Gruppo fresa Power a 5 assi
Gruppo fresa Power a 5 assi

La "quinta dimensione" nella lavorazione del legno



La testa di lavorazione cardanica con mandrino fino a 17 kW (standard 10 kW) assicura una lavorazione precisa di complessi pannelli a sbalzo o curvati, come scalini o forme per mobili e modellismo dal design impegnativo. La testa di lavorazione compatta, potente e interamente interpolata esegue fino a 24.000 giri al minuto ed è in grado di supportare carichi estremi grazie ai cuscinetti ceramici e al raffreddamento a liquido.

La peculiarità del mandrino opzionale da 17 kW (S6) è la tecnologia PRO-TORQUE che consente momenti torcenti estremamente elevati sul mandrino grazie al fissaggio meccanico automatizzato dell'asse A e dell'asse C. Un'aspirazione ottimale è garantita dalla cappa aspirante movimentabile a 8 vani e da un nastro di trasporto dei trucioli opzionale.

CabinetControl - semplice programmazione dei mobili

Semplice programmazione di mobili
Il comando macchina HOLZ-HER di alta qualità e di facile utilizzo
Genera il programma di lavorazione CNC automaticamente alla sola pressione
di un pulsante

CabinetControl – Software per semplificare la creazione di mobili

Il comando macchina HOLZ-HER di alta qualità e di facile utilizzo è parte integrante del concetto della macchina. Il pacchetto di equipaggiamento comprende CAMPUS / NC Hops con licenza per le macchine e per l'ufficio e il software CAD completo aCADemy. Completa il pacchetto il software integrato per il design di mobili CabinetControl Base. Questo pacchetto crea le condizioni preliminari per una lavorazione efficiente e un impiego confortevole grazie all'interfaccia codice a barre, pannello comandi manuali, possibilità di importazione e molto altro.

  • CabinetControl Base già di serie nel pacchetto software.
  • Creazione di mobili.
  • Viste con rappresentazione in 2-D e 3-D.
  • Personalizzazione rapida secondo le esigenze dell’acquirente dei mobili.
  • Perfetta rappresentazione dei mobili.
  • Realizzazione automatica degli schemi di taglio.
  • Genera il programma di lavorazione CNC automaticamente alla sola pressione di un pulsante.
  • Versione per professionisti opzionale CabinetControl PRO in più con magazzino, calcolo, trasmissione dati alla sezionatrice orizzontale, ecc...
  • Ideale anche per cucine e la pianificazione degli spazi.

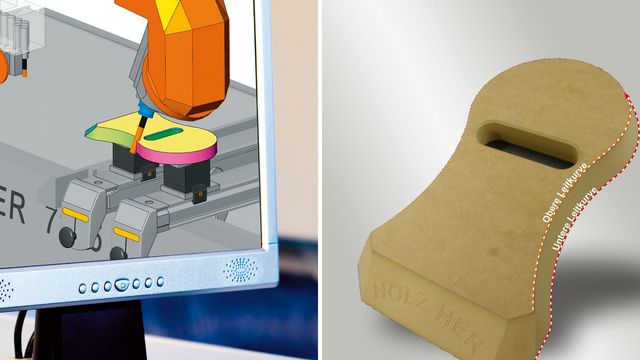

Moduli a 5 assi CAMPUS per simulazione 3D

Modulo per fresatura simultanea a 5 assi CAMPUS

Simulazione dell'asportazione 3D come funzione standard

Già nella dotazione base le macchine PRO-MASTER vengono fornite con una simulazione dell'asportazione 3D perfezionata. Si può ordinare la simulazione 3D CAMPUS come opzione supplementare. Essa offre:

  • un controllo collisione
  • una simulazione tridimensionale dei movimenti della macchina e dell'asportazione di materiale dal pezzo in lavorazione
  • una rappresentazione grafica della testa di lavorazione, dell'utensile e del porta-utensili, del piano e dei mezzi di bloccaggio.

Eccezionale fresatura high-speed a 5 assi con CURVE 3D

Per gli operatori più esperti dei 5 assi il pacchetto opzionale CURVE 3D Performance offre tanti vantaggi in più. Con esso le prestazioni eccellenti del mandrino a 5 assi vengono sfruttate per un'eccezionale fresatura high-speed con risultati perfetti. Il modulo CURVE 3D è ideale anche per aumentare le prestazioni se si utilizzano altri software CAD/CAM e offre perfette interpolazioni dei mandrini.

Modulo per fresatura simultanea a 5 assi CAMPUS

Questo modulo supplementare a NC-HOPS assiste la lavorazione a 5 assi con movimenti di interpolazione in molti settori, ad esempio:

  • Fresatura simultanea a 5 assi.
  • Supporto all'interpolazione a 5 assi grazie alla camma conduttrice superiore e inferiore (lavorazione simultanea).
  • Due contorni su strati definiti vengono interpretati come lavorazione a 5 assi.

Testa di foratura integrata

Testa di foratura integrata a 16 o 24 mandrini

Con le teste di foratura integrate la PRO-MASTER è perfettamente equipaggiata.

16 mandrini

  • Gruppo di foratura con 10 mandrini verticali (X = 6 / Y = 4)
  • Sei mandrini orizzontali (due mandrini di foratura doppi in direzione X/ uno in direzione Y).
  • Gruppo per scanalature integrato in direzione X.
  • Ancora più potenza per il gruppo di foratura grazie al moltiplicatore di pressione fornito di serie.

24 mandrini

  • Gruppo di foratura con 18 mandrini verticali (X = 11 + 2 / Y = 6)
  • Sei mandrini orizzontali (due mandrini di foratura doppi in direzione X/ uno in direzione Y).
  • Gruppo per scanalature integrato in direzione X.
  • Ancora più potenza per il gruppo di foratura grazie al moltiplicatore di pressione fornito di serie.

Testa di lavorazione - ottimizzata per i professionisti

Foratura, taglio, fresatura, scanalatura – la testa di lavorazione della serie PRO-MASTER

Foratura, taglio, fresatura, scanalatura – la testa di lavorazione della serie PRO-MASTER è equipaggiata in modo multifunzionale e perfettamente dotata per la produzione razionale di elementi di corpi di mobili semplici e complessi nella lavorazione continua.

La struttura integrata e compatta rende la testa di lavorazione esemplare nella dinamica, nell'accelerazione e nella precisione di posizionamento. Già nella dotazione base la serie PRO-MASTER offre un'ampia gamma di lavorazioni.

Piano di lavoro standard

Piano di lavoro standard
Ventosa alta 125 millimetri
Ausili di carico sollevabili ed abbassabili in modo pneumatico

Piano di lavoro – l'appoggio dei pannelli per processi di lavoro ottimali

La produzione precisa richiede un posizionamento esatto e sicuro dei pannelli. A tale scopo la serie PRO-MASTER è dotata di un piano di lavoro a mensola. Esso offre un'elevata flessibilità in tutte le fasi della lavorazione, anche i pannelli con forma complessa possono essere fissati in modo semplice e rapido.

  • Mensole massicce con sistema a vuoto con un circuito, sei traverse facilmente spostabili – bloccabili pneumaticamente in direzione X. Sia chi adopera la mano destra che chi adopera la mano sinistra può comandare facilmente le mensole in modo pneumatico mediante manopola.
  • Metri a nastro in direzione X per un rapido posizionamento delle mensole, puntatore laser per posizionare esattamente gli aspiratori. Su richiesta sono disponibili altre mensole e aspiratori.
  • Le ventose alte 125 millimetri consentono un libero accesso alla testa di lavorazione da tutti i lati.
  • Battute traslanti, eccentriche in bussole di guida temprate. Battute abbassabili pneumaticamente.
  • Quattro ausili di carico sollevabili e abbassabili pneumaticamente per posizionare facilmente i pannelli pesanti. Su richiesta altri ausili di carico.
  • Due pulsanti di grandi dimensioni per il bloccaggio.
  • Mensole laterali per riporre le ventose non utilizzate.
  • Più capacità grazie a campi di lavorazione supplementari (su richiesta).
  • Nessuna perdita di vuoto grazie a zone di vuoto singolarmente inseribili.
  • Pompe per vuoto ad alte prestazioni – 100 m3/h.
    Su richiesta: pompe per vuoto da 140 m3/h e 250 m3/h.

Piani di lavoro ad elevata flessibilità

Piani di lavoro ad elevata flessibilità
Piani di lavoro ad elevata flessibilità
Piani di lavoro ad elevata flessibilità

Piano X-MOVE

Il piano X-MOVE è costituito nella versione standard da sei mensole ognuna con due aspiratori. Le mensole vengono traslate automaticamente, a scelta con i tasti freccia, in direzione X nelle posizioni programmate nel comando.

  • Sei mensole, posizionabili in modo motorizzato mediante trasmissione a ruota dentata su guide lineari temprate. (Altre mensole X-MOVE su richiesta)
  • Equipaggiabile con aspiratori o elementi tendi-telaio.

VARIO Table

Il Vario Table è costituito nella versione standard da sei mensole ognuna con tre aspiratori spostabili. La ripreparazione dell'intero piano di lavoro avviene in pochi secondi. Mensole e ventose vengono posizionate automaticamente mediante il comando.

  • Sei mensole, posizionabili in modo motorizzato mediante trasmissione a ruota dentata su guide lineari temprate.
  • Tre supporti per le ventose ogni mensola, di volta in volta un aspiratore con valvola tastatrice (secondo aspiratore su richiesta).
  • Supporti per le ventose posizionabili in modo motorizzato mediante trasmissione a ruota dentata su guide lineari temprate (altri supporti per ventose su richiesta).

High-Flow Nesting Table

Tecnologia Nesting per la produzione razionale. Durante il nesting una piastra d'usura porosa – di solito un pannello MDF – viene bloccata mediante vuoto sul banco della macchina. Svolge la funzione di aspiratore per superfici e appoggio per i pannelli da lavorare. La tecnologia nesting consente una lavorazione ottimizzata e il taglio di pannelli.

  • Per formattare piani di taglio annidati sul banco nesting.
  • Lavorazione di pannelli su aspiratori posizionati manualmente.
  • Le dimensioni modulari contenute – 50 mm – del piano di nesting HOLZ-HER garantiscono un buon flusso del vuoto sull'intera superficie del banco.

Serraggio del pannello sapientemente studiato

Sistema variabile di tendi-pezzo sincronizzati

Grazie all'impiego di software intelligenti e all'interazione con una tecnologia avanzata, i centri di lavoro CNC offrono prestazioni sempre più elevate. La possibilità di realizzare tutti i singoli dettagli costituisce attualmente il metro di paragone per questo tipo di macchinari. Tutti i componenti devono essere realizzati con la massima qualità e con tutte le lavorazioni possibili e immaginabili in un unico ciclo. Questa "maggiore produttività" apre orizzonti più vasti. Inoltre, la lavorazione CNC assicura la realizzazione di giunzioni in legno tradizionali. Laddove una volta i metodi artigianali comportavano elevati carichi di lavoro e ampie tolleranze, oggi bastano solo pochi clic del mouse per realizzare giunzioni complesse con la massima precisione. Vengono così riscoperte le porte con telaio cianfrinato oppure le giunzioni a coda di rondine.

sistema variabile di aspiratori sottovuoto e tendi-pezzo sincronizzati per la lavorazione superficiale e per la realizzazione di componenti del telaio rettilinei e curvi.

Lavorazione intelligente del legno massello

Perfettamente equipaggiato per una lavorazione individuale e ricca di varianti

Le PRO-MASTER serie 71 e 72 vi offrono possibilità nella lavorazione praticamente illimitate. Costruita per sopportare sollecitazioni elevate, la struttura massiccia e progettata con la massima attenzione di entrambe le macchine è un esempio di design industriale moderno e funzionale.

Il piano di lavoro dei centri di lavoro CNC è ideale per la lavorazione di pannelli lunghi per scale, giardini d'inverno, ecc.... grazie alle estreme lunghezze di lavorazione in direzione X. Possono essere lavorati perfino grandi elementi di porte in modo efficientissimo e senza alcuna fatica grazie alla lavorazione pendolare. Con 1400 mm o 1600 mm in direzione Y e con una corsa di traslazione Z di 565 mm, entrambe le serie sono perfettamente equipaggiate per una lavorazione individuale e ricca di varianti.

Molto spazio per tutte le dotazioni di utensili

Il cambia-piatto traslante da 12 o 18 postazioni per utensili
Pick-up lineari da 14 o 16 postazioni
Molto spazio per tutte le dotazioni di utensili

Il cambia-piatto traslante a 12 o 18 postazioni per utensili consente tempi di preparazione macchina brevi e massima produttività. Per lame con Ø fino a 350 mm è disponibili uno speciale cambiautensili pick-up.

Per completare ci sono cambiautensili pick-up con due postazioni per grandi rinvii angolari e pick-up lineari da 14 o 16 postazioni per dotazioni di utensili molto ampie.

Per le applicazioni che richiedono molti utensili, come ad esempio nella produzione di finestre, la dotazione può essere completata con un cambiautensili Shuttle supplementare con 60 postazioni max. per utensili.

Gruppi intercambiabili innovativi

Gruppi intercambiabili per le più svariate applicazioni

Il vostro vantaggio per una qualità elevata del prodotto

Moltissimi gruppi intercambiabili per le più svariate applicazioni sono disponibili per tutte le macchine della serie PRO-MASTER: dai mandrini multipli tradizionali, ai gruppi per scasso serratura e di taglio, fino alle applicazioni speciali come gli scalpelli per la mortasatura concava e gruppi di tranciatura per la lavorazione di schiume, ecc...

Per eseguire tagli angolari precisi e fori sono disponibili rinvii angolari inclinabili con indicazione digitale dell'angolo e regolazione angolare centrale.

Fresatura per scasso serrature per i professionisti delle porte

Fresatura per scasso serrature per i professionisti delle porte
Lavorazione efficiente di componenti di porte e telai

Fresatura per scasso serrature

I potenti motori di fresatura sul gruppo elettromandrino orizzontale rendono la serie PRO-MASTER una professionista assoluta delle porte. Nella versione a 5 assi il gruppo fresa si assume naturalmente anche questo compito.

  • Specifica per questa lavorazione, HOLZ-HER offre un'ampia gamma di gruppi intercambiabili potenti e affidabili per tutti i campi d'impiego.

Puntatore laser di serie

Puntatore laser montato a destra e a sinistra sulla testa di lavorazione
Puntatore laser montato a destra e a sinistra sulla testa di lavorazione
Puntatore laser montato a destra e a sinistra sulla testa di lavorazione

Puntatore laser per posizionare con precisione gli aspiratori o per mostrare il contorno del pannello, montato a destra e a sinistra sulla testa di lavorazione.

Laser per contorni – la soluzione completa per il posizionamento

Laser per contorni – la soluzione completa per il posizionamento
Laser per contorni – la soluzione completa per il posizionamento

Laser per contorni – proietta l'intero contorno del pannello e tutti gli aspiratori necessari contemporaneamente, nonché tutte le posizioni delle mensole senza limitazione nel numero di linee da proiettare.

Dispositivi di sicurezza variabili

Pedane a 3 campi o bumper di sicurezza

I criteri di sicurezza moderni lasciano a voi la scelta fra pedane di sicurezza a 3 campi brevettate o bumper di sicurezza. In questo modo i centri di lavoro HOLZ-HER possono essere adattati individualmente e in modo sicuro alle vostre esigenze in azienda.

Tecnologia del vuoto efficiente

Pompe per vuoto estremamente potenti ed efficienti
ECO VAC

Le pompe per vuoto estremamente potenti ed efficienti garantiscono la presa sicura dei pannelli. Le giranti a secco richiedenti poca manutenzione si distinguono inoltre per le basse emissioni di rumori e per le spese per la manutenzione ridottissime.

Il controllo intelligente del vuoto ECO VAC comanda inoltre mediante software la potenza del vuoto necessaria quando si utilizzano parecchie pompe.

Aspirazione flessibile

Aspirazione flessibile – programmabile su otto posizioni

Aspirazione flessibile – programmabile su otto posizioni

Posizionabile sulla testa di lavorazione in modo completamente automatico su otto posizioni, per adattare con la massima precisione la cabinatura all'altezza del pannello. In tal modo si garantisce l'aspirazione ottimale dei trucioli.

Postazione di comando mobile

Postazione di comando mobile per centri di lavoro CNC HOLZHER

L'ergonomia del vostro posto di lavoro diventa sempre più importante. HOLZ-HER vi offre di serie per tutti i modelli PRO MASTER una postazione di comando mobile, che è dotata di uno schermo da 21,5" e da 16:9 e assicura una perfetta ergonomia per l'operatore. Mediante le rotelle è possibile portare la postazione dove può supportare al meglio il processo di lavorazione.


Opzioni di estensione

Un'interconnessione delle macchine sistematica permette una produzione altamente efficiente

Efficienza grazie all'interconnessione delle macchine HOLZ-HER

HOLZ-HER vi permette di realizzare la vostra creazione in solo 20 minuti dal primo click con il mouse fino al mobile finito grazie all'interconnessione delle macchine.

Per saperne di più


Risparmio energetico facile

Con la gestione intelligente dell'energia ECO MODE per le macchine CNC di HOLZ-HER non soltanto proteggete l'ambiente, ma risparmiate anche denaro.

Per saperne di più


Referenze

Lavoro su misura curato nei minimi dettagli

Riferimenti Riedinger di Bühl è molto soddisfatto della bordatrice e della macchina CNC

La Massivholz-Möbel GmbH Riedinger di Bühl si occupa della produzione di mobili pregiati in legno massello e li costruisce in base alle richieste e alle idee dei loro clienti. L’azienda lavora con diverse macchine HOLZ-HER. Nella produzione di mobili, la ditta Riedinger impiega una bordatrice AURIGA 1308XL e un centro di lavorazione CNC a 5 assi PRO-MASTER 7225.

L’AURIGA 1308XL offre una lavorazione completa compatta ma anche estremamente efficiente dei bordi e dispone di tre gruppi di finitura. Il centro di lavorazione CNC PRO-MASTER 7225 offre all’azienda un design di macchina innovativo con una gamma di prestazioni adatta per ogni situazione operativa – e questo con cinque assi a interpolazione.

Lavoro su misura curato nei minimi dettagli –la ditta Riedinger usando le macchine HOLZ-HER rende piena giustizia a questo suo motto.

Altre immagini

Il centro di lavoro CNC Pro-Master 7225 presso il cliente di riferimento HOLZHER Riedinger
Il centro di lavoro CNC Pro-Master 7225 presso il cliente di riferimento HOLZHER Riedinger
Il centro di lavoro CNC Pro-Master 7225 presso il cliente di riferimento HOLZHER Riedinger

Perfetta presentazione dei marchi grazie a macchine professionali

Referenzkunde ARNO GmbH aus Wolfschlugen mit einer HOLZHER Tectra und Pro-Master

La ARNO GmbH con sede centrale a Wolfschlugen vicino a Stoccarda mette in scena i marchi nel Point of Sale, presentandoli in modo esteticamente impeccabile, raffinato, accattivante ed efficace. Gli oltre 80 anni di esperienza e gli oltre 250 collaboratori operanti in tutti il mondo rendono l’azienda un’esperta intersettoriale negli ambiti Store, Shop in Shop, Display e Digital. Il portafoglio di competenze comprende ogni settore, dal design, al value engineering, alla progettazione e produzione fino alla logistica e all’installazione. Vengono coordinati complessi progetti internazionali di ogni ordine di grandezza per grandi marchi e imprese commerciali multinazionali. ARNO è un global player con processi certificati e un obiettivo chiaro: creare mondi di esperienza che forniscano motivazione all’acquisto. Fanno parte del Gruppo ARNO la sede centrale a Wolfschlugen vicino a Stoccarda e altre aziende a Monaco, Bristol, Istanbul, Mosca, Guangzhou, Shanghai e un’alleanza strategica a New York.

Da fine aprile vengono utilizzate nella preparazione tecnica dei prodotti, nella costruzione di prototipi e nella produzione della ARNO GmbH due macchine nuove, una macchina CNC a 5 assi PRO-MASTER 7125 e una sezionatrice TECTRA 6120 dell’azienda HOLZ-HER. Secondo analisi e confronti di mercato dettagliati sono state le macchine HOLZ-HER a soddisfare le grandi aspettative e le esigenze superiori nella realizzazione di ogni tipo di lavorazione dell’ampia gamma di prodotti ARNO. I responsabili sono stati convinti non soltanto dall’ottimo rapporto qualità/prezzo, ma anche dalla vicinanza al produttore e dall’assistenza durante lo smantellamento delle vecchie macchine e l’installazione delle macchine nuove. Dopo intense giornate di addestramento, l’azienda ha evaso i primi ordini utilizzando entrambe le macchine e ottenendo risultati di massima soddisfazione. Peter Köstlin, Team Leader Technical Pre-Production, è entusiasta dell’impiego delle nuove macchine: “E’ un vero divertimento lavorare con le nuove macchine e scoprire continuamente nuove funzionalità.”

Altre immagini

ARNO GmbH aus Wolfschlugen ist zufrieden mit ihrer Plattensäge Tectra
ARNO GmbH aus Wolfschlugen ist zufrieden mit ihrer CNC Fräsmaschine Pro-Master
ARNO GmbH aus Wolfschlugen ist zufrieden mit ihrer CNC Fräsmaschine Pro-Master

Bordatura, CNC & lavorazione completa uniti nella produzione

Referenza Holzher - CNC, lavorazione completa, bordatura - esperienze positive con macchine Holz-Her

L'azienda Henss Innenausbau di Feldkirch, meglio nota come AUF&ZU, è una cliente HOLZ-HER soddisfatta e gran parte delle sue macchine di produzione porta il marchio del produttore di tradizione di Nürtingen.

L'esperienza decennale nel settore delle rifiniture degli interni ha reso noto il marchio AUF&ZU. Partendo dalle porte scorrevoli, la filosofia dell'azienda si è sviluppata passando nel settore della progettazione degli armadi. Gli armadi sono diventati ambienti, dove ogni centimetro di spazio può essere utilizzato in modo razionale. Durante la progettazione i sistemi AUF&ZU vengono studiati in base alle esigenze dei clienti e l'estetica viene adeguata ai loro gusti, senza limiti nel design. In oltre 60 anni di esperienza nel settore si è sviluppato un know-how che molti clienti abituali hanno imparato ad apprezzare.

Tutti i prodotti dell'azienda sono di propria realizzazione. Dal 2013 AUF&ZU produce con macchine HOLZ-HER. Fra le altre macchine, l'azienda dispone del centro di lavoro CNC a 5 assi PRO-MASTER 7225 e del centro di lavoro CNC verticale EVOLUTION 7405 per la lavorazione completa dei pezzi. Oltre alla lavorazione CNC, l'azienda punta sulle bordatrici di HOLZ-HER. Attualmente è installato il modello precedente dell'ACCURA , una ARCUS 1334.

Con le macchine HOLZ-HER l'azienda AUF&ZU ottiene i suoi obiettivi: lavorazione precisa, tecnologia all'avanguardia e utilizzo di prodotti europei per fabbricare per i suoi clienti articoli di pregio e di lunga durata.

Altre immagini

esperienze positive con macchine Holz-Her: CNC a 5 assi, bordatrice, lavorazione sui 4 lati
Esperienze/referenze positive con le macchine di Holzher: impiego pluriennale di macchine Holzher

Maggiori informazioni

Download

Semplice, rapido ed ecologico: altri particolari sono disponibili nel documento PDF scaricabile

Prospetto PRO-MASTER 7225 (PDF, 2 MB)

Dati tecnici

Apri tabella
