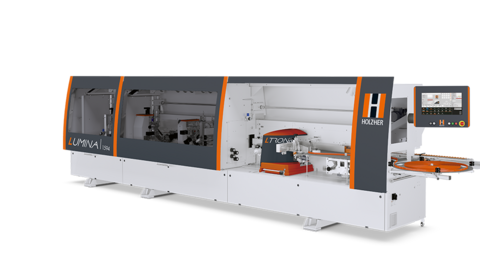

Bordatrice LUMINA 1594 industry: LTronic e Glu Jet - giunzioni invisibili in pacco doppio

Bordatrice Holzher Lumina giunzione invisibile

La serie LUMINA industry offre una combinazione straordinaria nella lavorazione dei pannelli: due sistemi per giunti perfettamente chiusi. Il sistema di applicazione della colla Glu Jet per l'impiego di serie di colle PUR e il gruppo LTRONIC, la nuova unità per bordi laser di HOLZ-HER, imbattibile in velocità e nel rapporto costi/efficienza.

Con una lunghezza di appena 6,5 metri, l'a LUMINA 1594 offre una lavorazione completa professionale con tutti i gruppi di lavorazione necessari.


Buono a sapersi

Comando Edge Control

Comando PC HOLZ-HER - orientato al futuro grazie agli standard elevati

Comando Edge Control

Schermo a colori touch-screen da 18,5" in formato 16:9. Comando efficiente e di estrema facilità per una messa a punto razionale della macchina.

  • Schermo a colori touch-screen da 18,5" di serie.
  • Interfaccia grafica simile a Windows, tutte le informazioni in testo chiaro e/o in formato grafico.
  • Semplice azionamento – postazione di comando girevole e orientabile all'altezza degli occhi.
  • Richiamo semplificato dei programmi per nome e numero del programma.
  • Memoria programmi di notevole capacità per qualsiasi applicazione desiderata.
  • Selezione dei singoli gruppi mediante apposite funzioni per valori nominali, punti in linea e correzioni degli utensili come possibilità di regolazione di base.
  • Messaggi di servizio in testo chiaro.
  • Gestione individuale di fino a dieci utenti con protezione tramite password e autorizzazione singola.
  • Collegamento in rete
  • Manutenzione online, scambio rapido di dati con il servizio assistenza HOLZ-HER.
  • Interfaccia per codici a barre.

iTronic per un'automazione intelligente

iTronic per l'automazione intelligente

Componenti di funzionamento iTronic

1. Coltello intestatore adattivo

Coltello intestatore completamente adattivo che adatta automaticamente la pressione a seconda dello spessore e dell’altezza del bordo. I vostri vantaggi:

  • Pressione sempre corretta nei diversi tipi di bordo
  • Eliminazione di vibrazioni non necessarie
  • Riduzione dell’usura

2. Gruppo pressore adattivo

La pressione di contatto dei singoli rulli pressori viene adattata perfettamente a seconda dell’applicazione tramite un sistema pneumatico intelligente. I vostri vantaggi:

  • Le quote di scarti vengono ridotte al minimo
  • I pannelli di prova vengono eliminati
  • Risultati di lavorazione ottimali anche in applicazioni sempre variabili

3. Comando automatico della quantità di colla

Comando automatico della quantità di colla necessaria tramite selezione di un programma: Applicazione sempre ottimale di colla:

  • nei diversi tipi di pannello, per es. truciolato o MDF
  • con diversi spessori di pannello
  • a diverse velocità di avanzamento
  • Colla EVA o PUR
  • Adattamento ai parametri di lavorazione dei diversi produttori di collante

4. Routine di lavaggio automatica

Ciclo di lavaggio integrato completamente automatico per colla PUR premendo un pulsante sull’unità di comando. In tal modo il gruppo viene lavato automaticamente a fondo con la quantità di detergente, temperatura e pressione corrette. (La pulizia è necessaria dopo 48 h = tempo di reazione della colla PUR).  I vostri vantaggi:

  • Miglior sistema sul mercato
  • Colla PUR sempre a portata di mano
  • Eliminazione di errori durante il lavaggio

5.  Monitoraggio della quantità di colla residua

La restante quantità di colla e quindi i metri lineari ancora da produrre vengono controllati automaticamente dal sistema tramite un sensore speciale e visualizzati all’operatore sul dispositivo di controllo. I vostri vantaggi:

  • L’operatore sa sempre quanti metri lineari possono ancora essere prodotti
  • Controllo professionale del processo di lavaggio
  • Ottimizzazione della quantità di colla rimanente nel sistema durante il lavaggio

Caricatore automatico SYNCHRO

Alimentazione laterale SYNCHRO
Alimentazione laterale SYNCHRO
Alimentazione laterale SYNCHRO

Caricatore automatico SYNCHRO

Il caricatore automatico con comando Synchro. Il caricatore, grazie all'adattamento sincronizzato alla velocità di avanzamento, garantisce distanze brevi tra i pannelli e ottimizza al tempo stesso le sporgenze dei bordi.

Angolazione di entrata ridotta grazie al concetto a ugelli - immissione senza problemi di bordi in legno massello fino a 15 mm (su richiesta 20 mm).

Rettifica

pre-fresatura

I bordi tagliati presentano spesso piccoli strappi nello strato di copertura. Il gruppo rettificatore garantisce una superficie di incollaggio perfetta e prepara i pannelli per l'incollaggio. Dotato del dispositivo di cambio rapido ProLock, frese diamantate (Ø utensile 70 mm).

  • Inclusa la regolazione in altezza per l'ottimale sfruttamento del taglio.

Con nuove frese diamantate simmetriche (Ø 100 mm) per la massima qualità di giunzione con durate utili superiori. La regolazione in altezza avviene automaticamente tramite due servoassi NC (opzionali).

  • Di serie nella LUMINA 1598 industry

LTronic - unità intercambiabile per bordi laser

LTRONIC – il giunto perfettamente chiuso con bordi laser
LTRONIC – il giunto perfettamente chiuso con bordi laser
LTRONIC – il giunto perfettamente chiuso con bordi laser

Unità per bordi laser LTronic

L'unità per bordi laser LTronic è studiata appositamente per la serie LUMINA e lavora tutti i bordi con strato funzionale disponibili sul mercato. Per la lavorazione di bordi laser avete a disposizione due moduli NIR differenti:

  • Modulo NIR per bordi con altezza fino a 23 mm (standard)
  • Modulo+NIR per bordi con altezza fino a 45 mm (opzionale)
    (NIR = Near Infrared Radiation)

Basta accendere ed è subito operativa – la nuova unità Ltronic non necessita di tempi di riscaldamento e neppure di fasi di riscaldamento durante il ciclo di lavorazione. Inoltre, l'intero sistema lavora senza emettere alcun rumore e ciò costituisce un grande vantaggio per gli operatori rispetto ad altri sistemi. Anche le operazioni di pulizia sono ridotte al minimo. Basta soltanto una pulizia del vetro di protezione integrato del modulo NIR da effettuarsi una volta alla settimana.

Un punto forte è costituito dal magazzino per bordi integrato nei comandi. Qui vengono memorizzati già in fabbrica i più comuni bordi coestrusi e con rivestimento successivo. Questi possono essere selezionati dall'operatore in tutta semplicità mediante il touch-screen di serie. Ogni bordo laser necessita un apporto di energia specifico, che dipende, ad esempio, dallo spessore del bordo o dal colore. Dopo la selezione, Ltronic imposta automaticamente il fabbisogno energetico necessario. HOLZ-HER risolve ciò in modo esemplare con il suo magazzino per bordi.

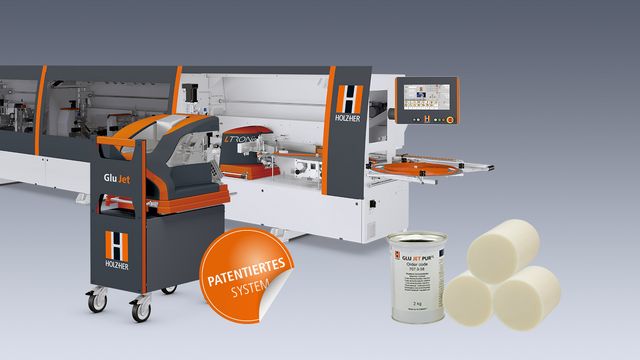

Glu Jet automatic - stazione di incollaggio intercambiabile

Riscaldamento, cambio della colla e pulizia di volta in volta in soli 3 minuti

Ricarica automatica

  • Il cilindro pressore comprime la cartuccia o il granulato contro gli elementi riscaldanti. Quando il cilindro raggiunge una determinata posizione, un sensore trasmette ai comandi il segnale di ricarica. Durante l'incollaggio di un pannello, il caricamento viene ritardato finché l'incollaggio del pannello non è terminato. Il cilindro pressore torna automaticamente indietro, una nuova cartuccia o il granulato cade dal vano del magazzino cartucce nel contenitore di riscaldamento e viene nuovamente sottoposto a compressione.
  • Fori di lavaggio per la pulizia automatica del sistema – ad esempio lavaggio di colle PUR.

La stazione Glu Jet automatic viene montata come sistema di applicazione della colla intercambiabile su un carrello di preparazione in sostituzione a LTronic . La sostituzione avviene tramite un'interfaccia ad alta precisione mediante alloggiamento HSK in base alla tecnologia CNC in massimo due minuti.

Sistema di applicazione della colla Glu Jet PUR 2K

Prestazioni di fusione più elevate per velocità di avanzamento ancora più elevate

Sviluppato per la lavorazione professionale della colla PUR in grandi quantità con tecnologia delle giunzioni invisibili

Con Glu Jet gli operatori possono lavorare cartucce di colla PUR da 2 kg comunemente in commercio, che sono decisamente più convenienti rispetto al tradizionale granulato PUR o alle cartucce di colla PUR più piccole da 300 g. L'investimento risulta sicuramente redditizio a partire da quantità di consumo di circa 500 kg di colla PUR all'anno, ovvero per clienti che consumano mediamente circa 2 kg di colla al giorno. Questo corrisponde a una produzione di circa 100.000 metri lineari all’anno. L'ammortamento si ottiene in tal modo già il secondo anno grazie al solo risparmio sull'acquisto di colla.

L'eccezionale tempo di riscaldamento ultra-breve, tipico della Glu Jet, è pari anche per la Glu Jet a soli 3 minuti.

La nuova stazione di incollaggio è progettata come stazione di cambio con adattatore HSK. In questo modo la stazione può essere prelevata facilmente mediante il carrello, consentendo così di pulire in modo ancora più semplice l'ugello di applicazione.

Punti forti tecnologici:

  • Ciclo di lavaggio integrato completamente automatico
  • Regolazione motorizzata in altezza degli ugelli
  • Monitoraggio della colla restante.
  • Sull'unità di comando è possibile controllare in qualsiasi momento, quanti metri di bordi è possibile ancora lavorare con la colla restante
  • La stazione può essere così pulita in modo ottimizzato premendo un pulsante e utilizzando il giusto quantitativo di detergente e la temperatura e il ciclo di lavaggio corretti
  • Potenza di fusione della colla 60 mm Altezza del pezzo x 6000 mm Lunghezza del pezzo a 20 m/min

Vantaggi di Glu Jet:

  • Giunzione invisibile con la tecnologia a film sottile
  • La manutenzione poco dispendiosa e l‘efficienza energetica di Glu Jet riducono ulteriormente i costi
  • Il sistema chiuso impedisce l'inquinamento olfattivo a causa dei vapori emessi dalla colla
  • Tempo di riscaldamento di 3 minuti
  • Qualità resistente all’acqua per l’intera produzione
  • La colla PUR può restare fino a 48 ore nel sistema

Gruppo pressore motorizzato

con adattamento automatico alla velocità di avanzamento e servoassi NC per la regolazione motorizzata in base al rispettivo spessore del bordo.
con adattamento automatico alla velocità di avanzamento e servoassi NC per la regolazione motorizzata in base al rispettivo spessore del bordo.

Gruppo pressore a trasmissione sincrona con adattamento automatico alla velocità di avanzamento e servo-assi NC per la regolazione motorizzata allo spessore dei bordi in questione. Rulli pressori rettilinei e conici per una perfetta giunzione incollata.

Gruppo intestatore

Il gruppo intestatore più potente della sua classe
Il gruppo intestatore più potente della sua classe
Il gruppo intestatore più potente della sua classe

Il gruppo intestatore più potente della sua classe – sezione del bordo 20 x 65 mm. Con guide lineari temprate per risultati di intestatura di massima precisione fino a uno spessore del bordo di 20 mm.

Gruppo fresa

Gruppo fisso pesante con cuscinetti assorbi-urti
Gruppo fisso pesante con cuscinetti assorbi-urti
Gruppo fisso pesante con cuscinetti assorbi-urti

Gruppo fisso pesante con cuscinetti assorbi-urti e grossi rulli copiatori per risultati perfetti anche a velocità di avanzamento elevate.

Ripetibilità al 100% al solo tocco di un pulsante grazie a meccanica priva di gioco e a sei servoassi NC ad alta precisione. Copiatura orizzontale tramite rulli copiatori inclinati in versione nichelata chimicamente, appositamente progettati per la lavorazione di moderni bordi a specchio.

Gruppo arrotondatore

Copia unità di fresatura con quattro servoassi NC di serie
Copia unità di fresatura con quattro servoassi NC di serie
Copia unità di fresatura con quattro servoassi NC di serie

Gruppo copiatore con quattro servoassi NC di serie

Per fresare il bordo longitudinale superiore e inferiore, per copiare il bordo anteriore e posteriore frontale verticale, per arrotondare gli angoli postforming. - Altezza di lavoro fino a 60 mm di spessore pannello

Regolazioni del gruppo su guide lineari con lubrificazione centralizzata. Con ugelli soffiatori di serie davanti ai rulli copiatori per eliminare i trucioli dalle zone di copiatura. Comprensivo di programma ripiani per la lavorazione ottimale dei ripiani con bordi arrotondati.

Il copiatore pendolare automatico copia sul lato anteriore senza sporgenza del materiale e lascia, sul margine longitudinale, la sporgenza ottimale del bordo per la successiva lavorazione con il gruppo raschiabordo.

  • Nel pacchetto multifunzione con utensile a revolver (su richiesta).

Gruppo raschiabordo

Ripetibilità del 100% con il semplice tocco di un pulsante
Ripetibilità del 100% con il semplice tocco di un pulsante
Ripetibilità del 100% con il semplice tocco di un pulsante

Ripetibilità al 100% al solo tocco di un pulsante grazie a meccanica priva di gioco e a 6 servo-assi CN ad alta precisione.

Comprensivo di pacchetto di lucidatura a specchio per l'impostazione esatta della profondità dell'utensile in caso di utilizzo di pannelli a specchio con pellicole protettive o di rulli copiatori nichelati chimicamente.

  • Nel pacchetto multifunzione con utensile a revolver (su richiesta).

Gruppo raschiacolla con copiatura a monte e a valle

Gruppo raschiacolla con copiatura a monte e a valle per la bordatura

Rifinitura pulita della superficie con copiatura a monte e a valle per elevate velocità di avanzamento. 2 coltelli ribaltabili HW, utilizzabili su 4 lati. Non richiede alcuna rifinitura manuale. Entrambe le unità sollevabili automaticamente per applicazioni speciali.

Dispositivi lubrificatori

Dispositivo lubrificatore anteriore e posteriore
Dispositivo lubrificatore anteriore e posteriore

Dispositivi lubrificatori per lo spruzzo di agenti separatori e di detergenti nella zona di entrata e di uscita. Liquidi antistatici, refrigeranti e lubrificanti – comando elettronico tramite ugelli speciali – per una finitura dei bordi perfetta (su richiesta).

Gruppo spazzole

Lucidatura brillante
Lucidatura brillante

Lucidatura brillante; per la rifinitura completa. Preinstallati di serie.

  • Disponibili anche in versione oscillante (su richiesta)

Opzioni di estensione

Risparmio energetico facile

Con la gestione intelligente dell'energia ECO MODE per le macchine CNC di HOLZ-HER non soltanto proteggete l'ambiente, ma risparmiate anche denaro.

Per saperne di più


Un'interconnessione delle macchine sistematica permette una produzione altamente efficiente

Efficienza grazie all'interconnessione delle macchine HOLZ-HER

HOLZ-HER vi permette di realizzare la vostra creazione in solo 20 minuti dal primo click con il mouse fino al mobile finito grazie all'interconnessione delle macchine.

Per saperne di più


Utilizzate ancora i rulli spalmacolla o risparmiate già?

Risparmiate già?

Utilizzate ancora i rulli spalmacolla o risparmiate già? Fino a € 1000 all'anno di risparmio con il sistema ad ugelli brevettato Glu Jet.

Per saperne di più



Maggiori informazioni

Download

Semplice, rapido ed ecologico: altri particolari sono disponibili nel documento PDF scaricabile

Prospetto LUMINA industry (PDF, 6 MB)

Dati tecnici

Apri tabella
