Bordatrice LUMINA 1380 multi: Tecnologia di fresatura multifunzionale continua e altamente efficiente

Bordatrice LUMINA 1380 multi con tecnologia di fresatura multifunzionale

La LUMINA 1380 multi offre una combinazione straordinaria nella lavorazione dei pannelli: due sistemi per giunti perfettamente chiusi. Il sistema di applicazione della colla Glu Jet per l'impiego di serie di colle PUR e il gruppo LTRONIC, la nuova unità per bordi laser di HOLZ-HER, imbattibile in velocità e nel rapporto costi/efficienza.  Fino a 20 servoassi NC garantiscono la massima automazione e produttività.

Sulla HOLZ-HER LUMINA 1380 multi è disponibile una tecnologia di fresatura multifunzionale continua con utensili multistrato e torrette porta-utensili. In tal modo è possibile ottimizzare vari raggi o applicazioni con una smussatura di 45° premendo un solo pulsante. Con la LUMINA 1380 multi i tempi di attrezzaggio si accorceranno enormemente e potrete anche produrre piccoli lotti in qualsiasi momento.

Prezzi
x

Esigenze diverse – prezzi diversi

Il prezzo per un macchinario HOLZHER è unico come le vostre richieste. Per questo preferiamo discutere brevemente gli aspetti più importanti direttamente con voi – solo dopo vi invieremo una prima offerta non vincolante.

  1. Dò il mio consenso che i dati qui sopra riportati relativi alla risposta e documentazione della mia richiesta verranno trattati nei sistemi della Weinig Gruppe conformemente all'informativa sulla privacy.
Consulenza personalizzata
x

Consulenza personalizzata – per la massima produttività e più efficienza

Insieme agli Esperti HOLZHER individuerete la macchina giusta per le vostre necessità. Basta inviarci il modulo compilato – gli Esperti HOLZHER discuteranno poi direttamente presso la vostra sede tutti i dettagli.

  1. Dò il mio consenso che i dati qui sopra riportati relativi alla risposta e documentazione della mia richiesta verranno trattati nei sistemi della Weinig Gruppe conformemente all'informativa sulla privacy.

Ecco cosa vi offre la serie LUMINA HOLZ-HER

Ecco cosa vi offre la HOLZ-HER LUMINA 1380 multi

Dettagli tecnici

iTronic per un'automazione intelligente

Componenti di funzionamento iTronic

1. Coltello intestatore adattivo

Coltello intestatore completamente adattivo che adatta automaticamente la pressione a seconda dello spessore e dell’altezza del bordo. I vostri vantaggi:

  • Pressione sempre corretta nei diversi tipi di bordo
  • Eliminazione di vibrazioni non necessarie
  • Riduzione dell’usura

2. Gruppo pressore automatico

La pressione di contatto dei singoli rulli pressori viene adattata perfettamente a seconda dell’applicazione tramite un sistema pneumatico intelligente. I vostri vantaggi:

  • Le quote di scarti vengono ridotte al minimo
  • I pannelli di prova vengono eliminati
  • Risultati di lavorazione ottimali anche in applicazioni sempre variabili

3. Comando automatico della quantità di colla

Comando automatico della quantità di colla necessaria tramite selezione di un programma: Applicazione sempre ottimale di colla:

  • nei diversi tipi di pannello, per es. truciolato o MDF
  • con diversi spessori di pannello
  • a diverse velocità di avanzamento
  • Colla EVA o PUR
  • Adattamento ai parametri di lavorazione dei diversi produttori di collante

4. Routine di lavaggio automatica

Ciclo di lavaggio integrato completamente automatico per colla PUR premendo un pulsante sull’unità di comando. In tal modo il gruppo viene lavato automaticamente a fondo con la quantità di detergente, temperatura e pressione corrette. (La pulizia è necessaria dopo 48 h = tempo di reazione della colla PUR).  I vostri vantaggi:

  • Miglior sistema sul mercato
  • Colla PUR sempre a portata di mano
  • Eliminazione di errori durante il lavaggio

5.  Monitoraggio della quantità di colla residua

La restante quantità di colla e quindi i metri lineari ancora da produrre vengono controllati automaticamente dal sistema tramite un sensore speciale e visualizzati all’operatore sul dispositivo di controllo. I vostri vantaggi:

  • L’operatore sa sempre quanti metri lineari possono ancora essere prodotti
  • Controllo professionale del processo di lavaggio
  • Ottimizzazione della quantità di colla rimanente nel sistema durante il lavaggio

fa.s.t. setting technology

fa.s.t. setting technology

Anche fa.s.t. o "l’attrezzaggio senza soluzione di continuità" è considerato un argomento importante per una bordatura efficace. fa.s.t. vi permette di effettuare all’interno della bordatrice varie lavorazioni in contemporanea. Questo consente per esempio di commutare in modo intelligente il gruppo arrotondatore o la rotazione del gruppo testatore senza dover fermare la macchina per le rispettive operazioni di attrezzaggio.

Comando Edge Control

Comando PC HOLZ-HER - orientato al futuro grazie agli standard elevati

Comando Edge Control

Schermo a colori touch-screen da 21,5" in formato 16:9. Comando efficiente e di estrema facilità per una messa a punto razionale della macchina.

  • Schermo a colori touch-screen da 21,5" di serie.
  • Interfaccia grafica simile a Windows, tutte le informazioni in testo chiaro e/o in formato grafico.
  • Semplice azionamento – postazione di comando girevole e orientabile all'altezza degli occhi.
  • Richiamo semplificato dei programmi per nome e numero del programma.
  • Memoria programmi di notevole capacità per qualsiasi applicazione desiderata.
  • Selezione dei singoli gruppi mediante apposite funzioni per valori nominali, punti in linea e correzioni degli utensili come possibilità di regolazione di base.
  • Messaggi di servizio in testo chiaro.
  • Gestione individuale di fino a dieci utenti con protezione tramite password e autorizzazione singola.
  • Collegamento in rete
  • Manutenzione online, scambio rapido di dati con il servizio assistenza HOLZ-HER.
  • Interfaccia per codici a barre.

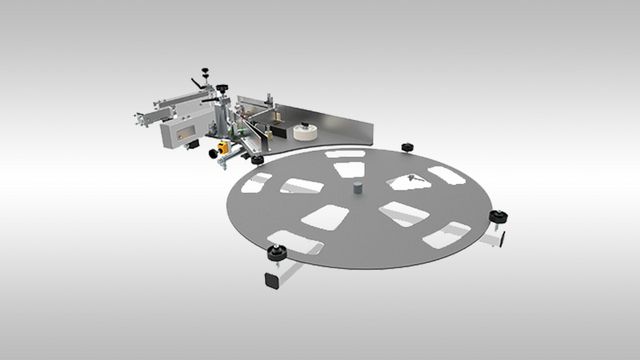

Caricatore automatico SYNCHRO

Caricatore automatico SYNCHRO

Caricatore automatico SYNCHRO

Il caricatore automatico con comando Synchro. Il caricatore, grazie all'adattamento sincronizzato alla velocità di avanzamento, garantisce distanze brevi tra i pannelli e ottimizza al tempo stesso le sporgenze dei bordi.

Angolazione di entrata ridotta grazie al concetto a ugelli – immissione senza problemi di bordi in legno massiccio fino a 15 mm.

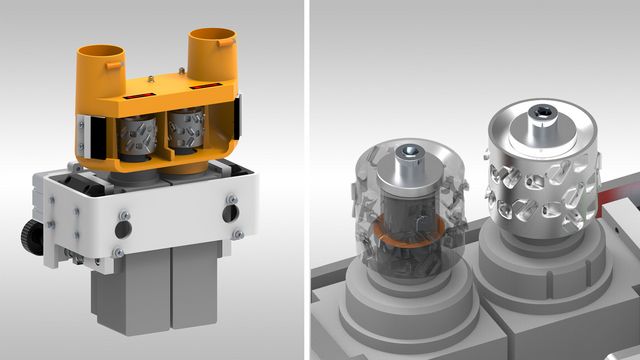

Rettifica

Rettifica
  • Inclusa la regolazione in altezza per l'ottimale sfruttamento del taglio.

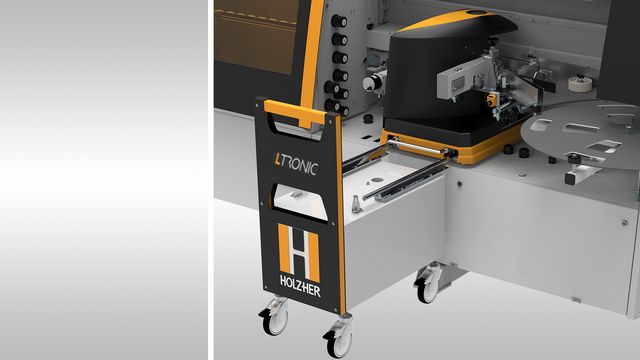

LTronic - unità intercambiabile per bordi laser

LTRONIC – il giunto perfettamente chiuso con bordi laser
LTRONIC – il giunto perfettamente chiuso con bordi laser
LTRONIC – il giunto perfettamente chiuso con bordi laser

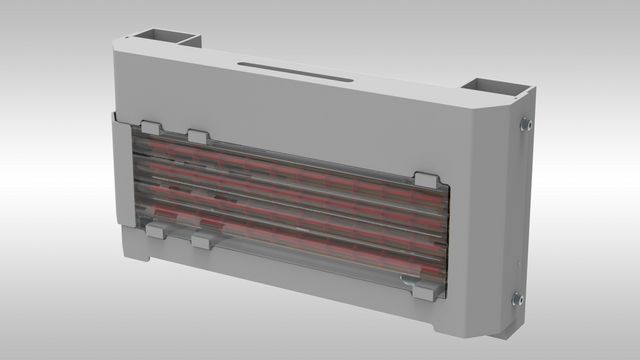

Unità per bordi laser LTronic

L'unità per bordi laser LTronic è studiata appositamente per la serie LUMINA e lavora tutti i bordi con strato funzionale disponibili sul mercato. Per la lavorazione di bordi laser avete a disposizione due moduli NIR differenti:

  • Modulo NIR per bordi con altezza fino a 23 mm (standard)
  • Modulo+NIR per bordi con altezza fino a 45 mm (opzionale)
    (NIR = Near Infrared Radiation)

Basta accendere ed è subito operativa – la nuova unità Ltronic non necessita di tempi di riscaldamento e neppure di fasi di riscaldamento durante il ciclo di lavorazione. Inoltre, l'intero sistema lavora senza emettere alcun rumore e ciò costituisce un grande vantaggio per gli operatori rispetto ad altri sistemi. Anche le operazioni di pulizia sono ridotte al minimo. Basta soltanto una pulizia del vetro di protezione integrato del modulo NIR da effettuarsi una volta alla settimana.

Un punto forte è costituito dal magazzino per bordi integrato nei comandi. Qui vengono memorizzati già in fabbrica i più comuni bordi coestrusi e con rivestimento successivo. Questi possono essere selezionati dall'operatore in tutta semplicità mediante il touch-screen di serie. Ogni bordo laser necessita un apporto di energia specifico, che dipende, ad esempio, dallo spessore del bordo o dal colore. Dopo la selezione, Ltronic imposta automaticamente il fabbisogno energetico necessario. HOLZ-HER risolve ciò in modo esemplare con il suo magazzino per bordi.

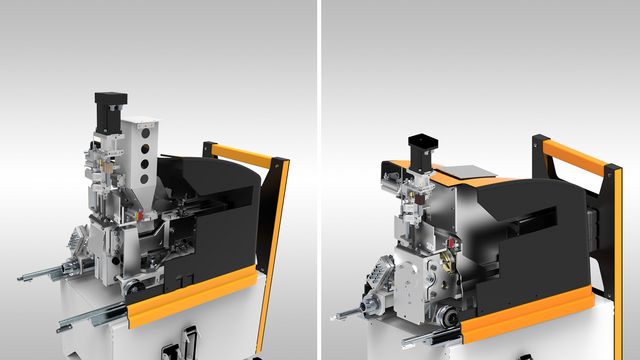

Glu Jet automatic - Stazione di applicazione colla intercambiabile

Riscaldamento, cambio della colla e pulizia di volta in volta in soli 3 minuti

Il sistema GLU Jet automatic  viene allestito su un apposito carrello di attrezzaggio per essere intercambiato in alternanza con l'unità di bordatura LTronic . L'interscambio avviene in pochi secondi tramite un’interfaccia ad alta precisione mediante attacco HSK e comandato dal sistema CNC.

  • Opzionalmente è disponibile anche una sorella maggiore, la GLU-Jet PUR 2K, che funziona con cartucce di colla PUR da 2 kg comunemente reperibili in commercio. Vale la pena utilizzare questo gruppo a partire da consumi di circa 500 kg di colla PUR all'anno.
  • Inoltre è in grado di lavorare anche colle di tipo EVA. La capacità di fusione di 12 kg all’ora garantisce sempre un’applicazione ottimale della colla senza interruzioni del flusso di applicazione.

Entrambe le stazioni di applicazione colla sono pronte al funzionamento entro 3 minuti.

Gruppo pressore motorizzato

Gruppo pressore a trasmissione sincrona con adattamento automatico alla velocità di avanzamento.

Gruppo pressore a trasmissione sincrona con adattamento automatico alla velocità di avanzamento. Rulli pressori rettilinei e conici per una perfetta giunzione incollata.

  • Con servoasse NC per la regolazione motorizzata allo spessore dei bordi in questione (opzionale).

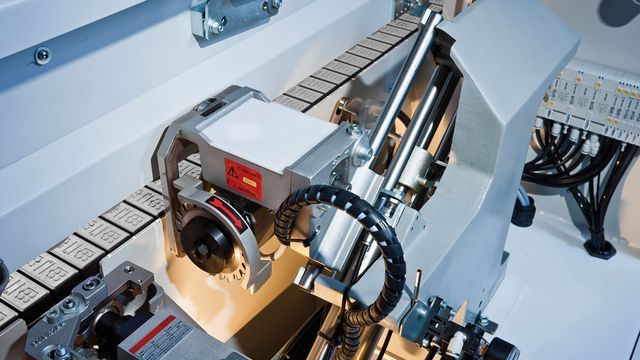

Gruppo intestatore pneumatico

Gruppo intestatore pneumatico - 60 mm

Per l'intestatura rettilinea o angolare di bordi sottili; di serie orientabile pneumaticamente di 10 gradi. Esecuzione di alta qualità con montante stabile in ghisa.

Motori delle lame di volta in volta su due guide per un taglio preciso delle sporgenze sui bordi.

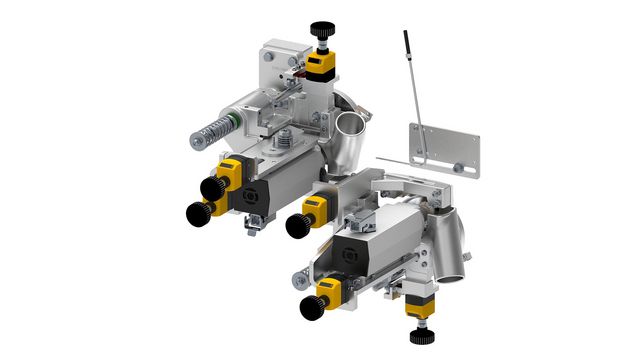

Gruppo di fresatura 1380 multi

Gruppo fisso pesante con cuscinetti assorbi-urti

Gruppo fisso pesante con cuscinetti assorbi-urti e grossi rulli copiatori per risultati perfetti anche a velocità di avanzamento elevate.

Ripetibilità al 100% al solo tocco di un pulsante grazie a meccanica priva di gioco e a sei servoassi NC ad alta precisione. Copiatura orizzontale tramite rulli copiatori inclinati in versione nichelata chimicamente, appositamente progettati per la lavorazione di moderni bordi a specchio.

  • con utensile multistadio

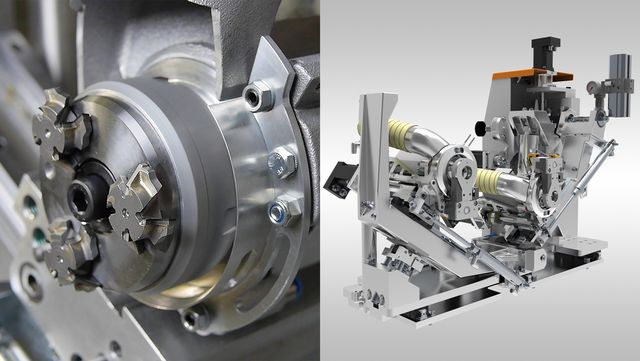

Gruppo di fresatura multi

Gruppo copiatore con quattro servoassi NC di serie

Gruppo arrotondatore con quattro servoassi NC di serie

Arrotondatura senza compromessi fino 60 mm di spessore pannello.

Spostamenti dei gruppi su guide lineari. Con ugelli soffiatori di serie davanti ai rulli copiatori per eliminare i trucioli dalle zone di copiatura. Comprensivo di programma ripiani per la lavorazione ottimale dei ripiani con bordi arrotondati.

Il copiatore pendolare automatico copia sul lato anteriore senza sporgenza del materiale e lascia, sul margine longitudinale, la sporgenza ottimale del bordo per la successiva lavorazione con il gruppo raschiabordo.

  • Con utensile a torretta opzionale.

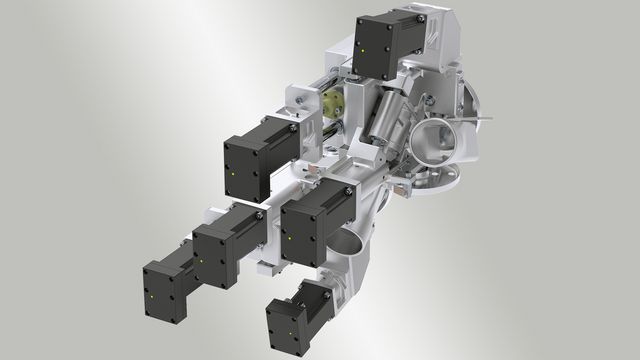

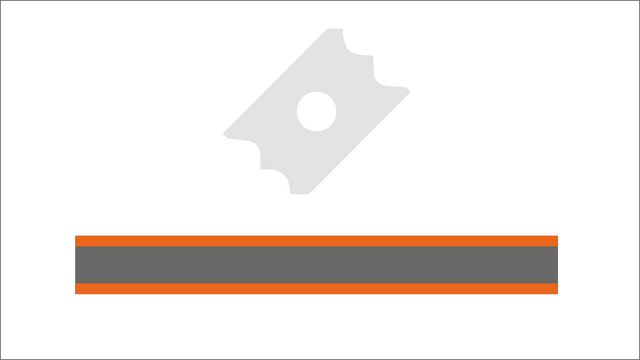

Gruppo raschiabordo multi

Gruppo raschiabordo multi

Lisciatura raggiata e smussata di bordi in materiale plastico con due profili. Il gruppo lavora con una meccanica senza gioco e servoassi CN di alta precisione completamente digitali che assicurano un posizionamento con il 100% di ripetibilità. Tramite un touch-screen di grande formato da 18,5 pollici il profilo desiderato viene selezionato sull'utensile multistadio e il gruppo si porta in posizione in modo interamente automatico.

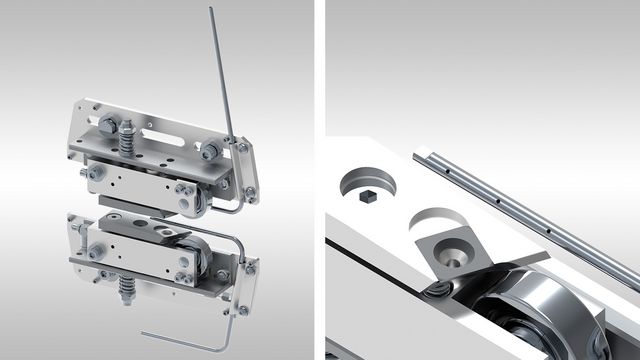

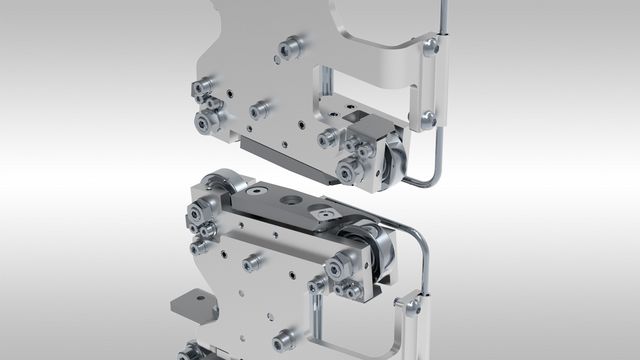

Gruppo raschiacolla entrata a tempo regolabile

Raschietto per superfici (usare controllato)

Rifinitura più pulita della superficie. Entrata a tempo regolabile con 2 coltelli ribaltabili HW, utilizzabili su 4 lati. Non richiede rifinitura manuale.

Gruppo raschiacolla con copiatura a monte e a valle

Gruppo raschiacolla con copiatura a monte e a valle per la bordatura

Rifinitura pulita della superficie con copiatura a monte e a valle per elevate velocità di avanzamento. 2 coltelli ribaltabili HW, utilizzabili su 4 lati. Non richiede alcuna rifinitura manuale. Entrambe le unità sollevabili automaticamente per applicazioni speciali.

Gruppo spazzole

Lucidatura brillante

Lucidatura brillante; per la rifinitura completa. Preinstallati di serie.

  • Disponibili anche in versione oscillante (su richiesta)

Dispositivi lubrificatori

Dispositivo lubrificatore anteriore e posteriore

Dispositivi lubrificatori per lo spruzzo di agenti separatori e di detergenti nella zona di entrata e di uscita. Liquidi antistatici, refrigeranti e lubrificanti – comando elettronico tramite ugelli speciali – per una finitura dei bordi perfetta (su richiesta).


Buono a sapersi

Il risparmio energetico diventa facile

Con la gestione intelligente dell'energia ECO Mode per le sezionatrici orizzontali di HOLZ-HER non soltanto proteggete l'ambiente, ma risparmiate anche denaro.

Per saperne di più


Referenze


Maggiori informazioni

Depliant

Semplice, rapido ed ecologico: altri particolari sono disponibili nel documento PDF scaricabile
