Bordatrice LUMINA 1380: Per entrare nella tecnologia di bordatura laser HOLZ-HER

Bordatrice LUMINA di Holzher

La LUMINA 1380 offre una combinazione straordinaria nella lavorazione dei pannelli: due sistemi per giunti perfettamente chiusi. Il sistema di applicazione della colla Glu Jet per l'impiego di serie di colle PUR e il gruppo LTRONIC, la nuova unità per bordi laser di HOLZ-HER, imbattibile in velocità e nel rapporto costi/efficienza. Fino a 18 servoassi NC garantiscono la massima automazione e produttività. Dalla rettifica high tech fino alla zona di finitura completa, questa macchina offre un ampio equipaggiamento per la bordatura perfetta. Il tuttofare in questa classe.


Buono a sapersi

Comando Edge Control

Comando PC HOLZ-HER - orientato al futuro grazie agli standard elevati

Comando Edge Control

Schermo a colori touch-screen da 18,5" in formato 16:9. Comando efficiente e di estrema facilità per una messa a punto razionale della macchina.

  • Schermo a colori touch-screen da 18,5" di serie.
  • Interfaccia grafica simile a Windows, tutte le informazioni in testo chiaro e/o in formato grafico.
  • Semplice azionamento – postazione di comando girevole e orientabile all'altezza degli occhi.
  • Richiamo semplificato dei programmi per nome e numero del programma.
  • Memoria programmi di notevole capacità per qualsiasi applicazione desiderata.
  • Selezione dei singoli gruppi mediante apposite funzioni per valori nominali, punti in linea e correzioni degli utensili come possibilità di regolazione di base.
  • Messaggi di servizio in testo chiaro.
  • Gestione individuale di fino a dieci utenti con protezione tramite password e autorizzazione singola.
  • Collegamento in rete
  • Manutenzione online, scambio rapido di dati con il servizio assistenza HOLZ-HER.
  • Interfaccia per codici a barre.

Pacchetto adattivo per un'automazione intelligente

Pacchetto adattivo per un'automazione intelligente

Grazie al comando ottimizzato e automatico delle ampie impostazioni della pressione con controlli di plausibilità, HOLZ-HER realizza un comando automatico delle quantità di colla a seconda della necessità. È inoltre disponibile un coltello intestatore adattivo che si adatta automaticamente alla pressione del coltello intestatore a seconda dello spessore del bordo. Inoltre è disponibile un gruppo pressore adattivo che imposta in modo ottimale le pressioni dei singoli rulli pressori a seconda dell'applicazione per un risultato perfetto. In tal modo gli errori di impostazione e le quote di scarti vengono ridotti al minimo.

  • [1] Comando automatico della quantità della colla
  • [2] Coltello intestatore adattivo
  • [3] Gruppo pressore adattivo

Caricatore automatico SYNCHRO

Caricatore automatico SYNCHRO
Caricatore automatico SYNCHRO
Caricatore automatico SYNCHRO

Caricatore bordi SYNCHRO



Il caricatore automatico con comando Synchro. Il caricatore, grazie all'adattamento sincronizzato alla velocità di avanzamento, garantisce distanze brevi tra i pannelli e ottimizza al tempo stesso le sporgenze dei bordi.

Angolazione di entrata ridotta grazie al concetto a ugelli - immissione senza problemi di bordi in legno massello fino a 15 mm (su richiesta 20 mm).

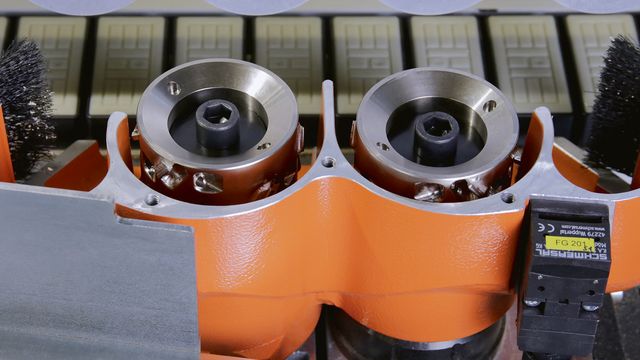

Rettifica

Rettifica
  • Inclusa la regolazione in altezza per l'ottimale sfruttamento del taglio.

LTronic - unità intercambiabile per bordi laser

LTRONIC – il giunto perfettamente chiuso con bordi laser
LTRONIC – il giunto perfettamente chiuso con bordi laser
LTRONIC – il giunto perfettamente chiuso con bordi laser

Unità per bordi laser LTronic

L'unità per bordi laser LTronic è studiata appositamente per la serie LUMINA e lavora tutti i bordi con strato funzionale disponibili sul mercato. Per la lavorazione di bordi laser avete a disposizione due moduli NIR differenti:

  • Modulo NIR per bordi con altezza fino a 23 mm (standard)
  • Modulo+NIR per bordi con altezza fino a 45 mm (opzionale)
    (NIR = Near Infrared Radiation)

Basta accendere ed è subito operativa – la nuova unità Ltronic non necessita di tempi di riscaldamento e neppure di fasi di riscaldamento durante il ciclo di lavorazione. Inoltre, l'intero sistema lavora senza emettere alcun rumore e ciò costituisce un grande vantaggio per gli operatori rispetto ad altri sistemi. Anche le operazioni di pulizia sono ridotte al minimo. Basta soltanto una pulizia del vetro di protezione integrato del modulo NIR da effettuarsi una volta alla settimana.

Un punto forte è costituito dal magazzino per bordi integrato nei comandi. Qui vengono memorizzati già in fabbrica i più comuni bordi coestrusi e con rivestimento successivo. Questi possono essere selezionati dall'operatore in tutta semplicità mediante il touch-screen di serie. Ogni bordo laser necessita un apporto di energia specifico, che dipende, ad esempio, dallo spessore del bordo o dal colore. Dopo la selezione, Ltronic imposta automaticamente il fabbisogno energetico necessario. HOLZ-HER risolve ciò in modo esemplare con il suo magazzino per bordi.

Glu Jet automatic - stazione di incollaggio intercambiabile

Riscaldamento, cambio della colla e pulizia di volta in volta in soli 3 minuti

Ricarica automatica

  • Il cilindro pressore comprime la cartuccia o il granulato contro gli elementi riscaldanti. Quando il cilindro raggiunge una determinata posizione, un sensore trasmette ai comandi il segnale di ricarica. Durante l'incollaggio di un pannello, il caricamento viene ritardato finché l'incollaggio del pannello non è terminato. Il cilindro pressore torna automaticamente indietro, una nuova cartuccia o il granulato cade dal vano del magazzino cartucce nel contenitore di riscaldamento e viene nuovamente sottoposto a compressione.
  • Fori di lavaggio per la pulizia automatica del sistema – ad esempio lavaggio di colle PUR.

La stazione Glu Jet automatic viene montata come sistema di applicazione della colla intercambiabile su un carrello di preparazione in sostituzione a LTronic . La sostituzione avviene tramite un'interfaccia ad alta precisione mediante alloggiamento HSK in base alla tecnologia CNC in massimo due minuti.

Gruppo pressore motorizzato

Gruppo pressore a trasmissione sincrona con adattamento automatico alla velocità di avanzamento.
Gruppo pressore a trasmissione sincrona con adattamento automatico alla velocità di avanzamento.

Gruppo pressore a trasmissione sincrona con adattamento automatico alla velocità di avanzamento. Rulli pressori rettilinei e conici per una perfetta giunzione incollata.

  • Con servoasse NC per la regolazione motorizzata allo spessore dei bordi in questione (opzionale).

Gruppo intestatore pneumatico

Gruppo intestatore pneumatico - 60 mm
Gruppo intestatore pneumatico - 60 mm

Per l'intestatura rettilinea o angolare di bordi sottili; di serie orientabile pneumaticamente di 10 gradi. Esecuzione di alta qualità con montante stabile in ghisa.

Motori delle lame di volta in volta su due guide per un taglio preciso delle sporgenze sui bordi.

Gruppo fresa pneumatico

Gruppo fresa pneumatico
Gruppo fresa pneumatico

Gruppo di fresatura multifunzione per la refilatura a livello di spessori dei bordi fino a 8 mm, raggi fino a 3 mm, orientabile da 0 a 15 gradi. Inclusi utensili diamantati.
Ulteriori dotazioni: Guida dei trucioli integrata nell'utensile, sistema ProLock.

  • Su richiesta anche a comando interamente automatico con quattro servoassi NC e regolazione automatica dell'inclinazione.

Gruppo copiatore - 60 mm

Gruppo copiatore
Gruppo copiatore

Gruppo arrotondatore per la lavorazione di spessori dei bordi fino a 3 mm. Dotazione di utensili per raggi fino a 3 mm e smussature fino a 45 gradi – sono possibili profili postforming.

  • Utensile diamantato per elevate durate utili.
  • Collettore trucioli integrato nell'utensile.
  • Altezza di lavoro 60 mm.

Gruppo raschiabordo

Gruppo raschiabordo
Gruppo raschiabordo
100 Prozent Wiederholgenauigkeit auf Knopfdruck

Ripetibilità al 100% al solo tocco di un pulsante grazie a meccanica priva di gioco e a sei servoassi NC ad alta precisione e completamente digitali.

Comprensivo di pacchetto di lucidatura a specchio per l'impostazione esatta della profondità dell'utensile in caso di utilizzo di pannelli a specchio con pellicole protettive o di rulli copiatori nichelati chimicamente.

  • Nel pacchetto multifunzione con utensile a revolver a 5 posti (opzione a partire dalla LUMINA 1584).

Gruppo raschiacolla

Gruppo raschiacolla
Gruppo raschiacolla

Rifinitura più pulita della superficie. Entrata a tempo regolabile con due coltelli ribaltabili HW, senza necessità di rifinitura manuale. Preinstallati di serie.

Gruppo raschiacolla con copiatura a monte e a valle

Gruppo raschiacolla con copiatura a monte e a valle per la bordatura

Rifinitura pulita della superficie con copiatura a monte e a valle per elevate velocità di avanzamento. 2 coltelli ribaltabili HW, utilizzabili su 4 lati. Non richiede alcuna rifinitura manuale. Entrambe le unità sollevabili automaticamente per applicazioni speciali.

Dispositivi lubrificatori

Dispositivo lubrificatore anteriore e posteriore
Dispositivo lubrificatore anteriore e posteriore

Dispositivi lubrificatori per lo spruzzo di agenti separatori e di detergenti nella zona di entrata e di uscita. Liquidi antistatici, refrigeranti e lubrificanti – comando elettronico tramite ugelli speciali – per una finitura dei bordi perfetta (su richiesta).

Gruppo spazzole

Lucidatura brillante
Lucidatura brillante

Lucidatura brillante; per la rifinitura completa. Preinstallati di serie.

  • Disponibili anche in versione oscillante (su richiesta)

Opzioni di estensione

Il risparmio energetico diventa facile

Con la gestione intelligente dell'energia ECO Mode per le sezionatrici orizzontali di HOLZ-HER non soltanto proteggete l'ambiente, ma risparmiate anche denaro.

Per saperne di più


Un'interconnessione delle macchine sistematica permette una produzione altamente efficiente

Efficienza grazie all'interconnessione delle macchine HOLZ-HER

HOLZ-HER vi permette di realizzare la vostra creazione in solo 20 minuti dal primo click con il mouse fino al mobile finito grazie all'interconnessione delle macchine.

Per saperne di più


Utilizzate ancora i rulli spalmacolla o risparmiate già?

Risparmiate già?

Utilizzate ancora i rulli spalmacolla o risparmiate già? Fino a € 1000 all'anno di risparmio con il sistema ad ugelli brevettato Glu Jet.

Per saperne di più


Referenze

Bordi laser durante la serata dell’associazione di categoria

HOLZ-HER Referenzkunde Krocker aus Offenburg mit seiner Lumina 1380

La falegnameria Krocker lavora da molti anni con bordatrici dell’azienda HOLZ-HER. La falegnameria di Offenburg, nelle vicinanze del confine francese, dà molta valore a qualità e precisione. Soprattutto l’ampia gamma di prodotti dell’azienda richiede una bordatrice che permetta la massima flessibilità e un riattrezzaggio rapido. La falegnameria annovera fra i suoi clienti sia privati che aziende e propone bagni, scale e mobili di arredamento fino a arredi per uffici, ristoranti o ambulatori, tutto da un unico fornitore.

Nel 2016 la falegnameria ha sostituito la bordatrice esistente SPRINT 1317 con una nuova e più grande LUMINA 1380. Questa macchina dell’azienda HOLZ-HER permette un’estetica perfetta priva di giunzioni sia con la colla PUR, che anche con la tecnologia laser. La macchina viene fatta funzionare dalla titolare dell’azienda, la Sig. Krocker, l’esperta di bordatura all’interno della falegnameria.

Il mobilificio Krocker è membro dell’associazione di categoria dei falegnami dell’Ortenau. Nel 2016 l’assemblea autunnale dell’associazione è stata organizzata dalla falegnameria Krocker. Erano presenti rappresentanti dell’azienda Ostermann e di HOLZ-HER per presentare le tecnologie e i prodotti più all’avanguardia. Angelo Amico, Product Manager per le bordatrici presso HOLZ-HER, ha illustrato durante la sua presentazione le “due strade per realizzare giunzioni invisibili perfette by HOLZ-HER“ e ha mostrato ai membri interessati dell’associazione di categoria le tecnologie e innovazioni che rendono HOLZ-HER il partner esperto nella bordatura. Grazie a queste tecnologie innovative, il mobilificio Krocker è attrezzato al meglio per affrontare le sfide del futuro.

Altre immagini

Zufriedener HOLZHER Kunde Krocker mit Kantenanleimmaschine LUMINA
Zufriedener HOLZHER Kunde Krocker mit Kantenanleimmaschine LUMINA
Zufriedener HOLZHER Kunde Krocker mit Kantenanleimmaschine LUMINA

Con una LUMINA 1380 un passo avanti verso la perfezione assoluta

Referenzkunde Pfefferle ist von der neuen Kantenanleimmaschine LUMINA 1380 begeistert

“Per amore del legno”: con questo motto il titolare Otto Pfefferle dirige la falegnameria Pfefferle, azienda a conduzione familiare esistente da oltre cento anni. La falegnameria che fabbrica mobili e arredamenti per interni situata a Tamm entusiasma i suoi clienti per le sue creazioni personalizzate e di alta qualità, progettando i mobili in modo flessibile e secondo il gusto dei clienti. Con l’investimento in una bordatrice LUMINA 1380 il titolare Otto Pfefferle ha compiuto un passo avanti verso la perfezione completa.

La LUMINA 1380 offre una combinazione straordinaria per giunzioni invisibili perfette: il sistema di applicazione della colla Glu Jet e l’unità laser LTRONIC di HOLZ-HER.

"Dormire à la carte" con letti ad acqua di alta qualità

La falegnameria Kobe di Reutlingen utilizza diverse macchine HOLZHER

La falegnameria Kobe di Reutlingen è da anni cliente fedele di HOLZ-HER. Da quest'anno il titolare Michael Kobe e il suo team utilizzano una nuova bordatrice LUMINA 1380. Dopo una bordatrice AURIGA 1308, un centro di lavoro CNC PRO-MASTER 7018 e una sezionatrice orizzontale CUT 6120, questa è la quarta macchina del produttore di qualità HOLZ-HER di Nürtingen. Il maestro falegname Tobias Ernst è entusiasta della nuova bordatrice high tech: grazie alla stazione di cambio la LUMINA permette una perfetta tecnologia delle giunzioni invisibili con bordi laser e PUR e ciò senza perdere tempo per il cambio dei gruppi.

L'azienda di 3 persone di Reutlingen è specializzata nella fabbricazione di letti ad acqua e letti Boxspring. Il motto è quindi "Dormire à la carte". La falegnameria lavora co un sistema di misurazione moderno per portare al massimo grado il comfort individuale durante il sonno. I componenti e i telai vengono fabbricati nella propria officina in base alle richieste dei clienti. Oltre ai letti di ottima qualità, la falegnameria fabbrica sempre più frequentemente camere da letto esclusive e arredamenti interni. I prodotti della falegnameria possono essere ammirati nelle esposizioni a Böblingen e Reutlingen.

Altre immagini

Cliente fedele HOLZHER Kobe di Reutlingen con la bordatrice LUMINA 1380
Cliente di riferimento Kobe di Reutlingen per la bordatrice LUMINA di HOLZHER
Cliente fedele HOLZHER Kobe di Reutlingen con il centro di lavoro CNC PRO-MASTER 7018

Maggiori informazioni

Download

Semplice, rapido ed ecologico: altri particolari sono disponibili nel documento PDF scaricabile

Brochure EVOLUTION 1375 | 1380 (PDF, 8 MB)

Dati tecnici

Apri tabella
