Centro di lavoro CNC PRO-MASTER 7125: Il centro di lavoro a 5 assi ad elevate prestazioni

La PRO-MASTER 7125 vi offre possibilità pressoché illimitate nella lavorazione di legno e plastica.

La macchina CNC PRO-MASTER 7125 vi offre possibilità pressoché illimitate nella lavorazione di legno e plastica. L'ampia gamma di prestazioni del centro di lavoro a 5 assi , grazie alle varianti dei piani d'appoggio MANUALE, X-MOVE TABLE e al VARIO-TABLE interamente automatico, è in grado di adattarsi a qualsiasi situazione di lavoro.

A livello meccanico i centri di lavorazione a 5 assi di HOLZ-HER sono caratterizzati soprattutto dall'eccellente dinamicità della testa cardanica a 5 assi e del processore. Questo permette, grazie a movimenti interpolati, processi di lavoro estremamente fluidi che si traducono in superfici dei pannelli perfette e brevi cicli di lavorazione.

L'esclusiva tecnologia PRO-Torque del mandrino opzionale da 17 kW offre, oltre a momenti torcenti estremamente elevati sull'intero campo di numeri di giri, anche un "bloccaggio" comandato da software degli assi A e C, che risulta particolarmente vantaggioso soprattutto durante la rigatura con avanzamenti molto elevati e grande asportazione di trucioli. La testa di lavorazione compatta, potente e interamente interpolata è in grado di supportare carichi estremi grazie a cuscinetti ceramici e al raffreddamento a liquido e dispone naturalmente di un'interfaccia di taglio per l'alloggiamento dei gruppi intercambiabili.

La serie a 5 assi è completata da una vasta e completa offerta di optional, adatti a qualsiasi esigenza. Il centro di lavoro CNC è perciò configurabile in modo ottimale per applicazioni di fabbricazione di mobili, realizzazione di scale, modellistica e lavorazione di legno massiccio.


Buono a sapersi

Gruppo fresa Power a 5 assi

Gruppo fresa Power a 5 assi
Gruppo fresa Power a 5 assi
Gruppo fresa Power a 5 assi

La „quinta dimensione“ nella lavorazione del legno

La testa di lavorazione cardanica con mandrino fino a 17 kW (standard 12 kW) assicura una lavorazione precisa di complessi pannelli a sbalzo o curvati, come scalini o forme per mobili e modellismo dal design impegnativo. La testa di lavorazione compatta, potente e interamente interpolata esegue fino a 24.000 giri al minuto ed è in grado di supportare carichi estremi grazie ai cuscinetti ceramici e al raffreddamento a liquido.

La peculiarità del mandrino opzionale da 17 kW (S6) è la tecnologia PRO-TORQUE che consente momenti torcenti estremamente elevati sul mandrino grazie al fissaggio meccanico automatizzato dell'asse A e dell'asse C. Un'aspirazione ottimale è garantita dalla cappa aspirante movimentabile a 8 vani e da un nastro di trasporto dei trucioli opzionale.

CabinetControl - semplice programmazione dei mobili

Semplice programmazione di mobili
Il comando macchina HOLZ-HER di alta qualità e di facile utilizzo
Genera il programma di lavorazione CNC automaticamente alla sola pressione
di un pulsante

CabinetControl – Software per semplificare la creazione di mobili

Il comando macchina HOLZ-HER di alta qualità e di facile utilizzo è parte integrante del concetto della macchina. Il pacchetto di equipaggiamento comprende CAMPUS / NC Hops con licenza per le macchine e per l'ufficio e il software CAD completo aCADemy. Completa il pacchetto il software integrato per il design di mobili CabinetControl Base. Questo pacchetto crea le condizioni preliminari per una lavorazione efficiente e un impiego confortevole grazie all'interfaccia codice a barre, pannello comandi manuali, possibilità di importazione e molto altro.

  • CabinetControl Base già di serie nel pacchetto software.
  • Creazione di mobili.
  • Viste con rappresentazione in 2-D e 3-D.
  • Personalizzazione rapida secondo le esigenze dell’acquirente dei mobili.
  • Perfetta rappresentazione dei mobili.
  • Realizzazione automatica degli schemi di taglio.
  • Genera il programma di lavorazione CNC automaticamente alla sola pressione di un pulsante.
  • Versione per professionisti opzionale CabinetControl PRO in più con magazzino, calcolo, trasmissione dati alla sezionatrice orizzontale, ecc. Ideale anche per cucine e la pianificazione degli spazi.

CabinetControl Pro - Perfetta progettazione 3D dello spazio con il generatore di mobili

Cabinet Control Pro - Perfetta progettazione 3D dello spazio con il generatore di mobili
Cabinet Control Pro - Perfetta progettazione 3D dello spazio con il generatore di mobili
Cabinet Control Pro - Perfetta progettazione 3D dello spazio con il generatore di mobili

CabinetControl Pro è l'estensione per l'uso professionale nella progettazione di mobili e nella presentazione al cliente. Progettare mobili o progettare intere situazioni abitative. Sostieni l'immaginazione dei tuoi clienti per decisioni più rapide. Presentare i mobili progettati in modo fotorealistico da qualsiasi prospettiva direttamente al cliente in loco.

Mobili

  • Pianificate i vostri mobili in diverse situazioni ambientali: Armadi, armadi a falda, abbaini, abbaini, cucine, mobili da bagno, mobili da ufficio, armadi, armadi, armadi con ante scorrevoli, mobili da soggiorno, credenze, armadi da incasso, mobili hi-fi e TV, banchi, letti, tavoli, ecc.

Semplice

  • Come falegname, sai come si fanno i mobili. Con poche voci si può passare direttamente alla progettazione finita, senza alcuna conoscenza CAD. Da lì è sufficiente premere un pulsante e tutti i dati sono pronti per la produzione. Questo è un modo semplice e veloce per pianificare e preparare il vostro lavoro.

Progettazione

  • Insieme al vostro cliente progettate e presentate i vostri mobili in modo rapido e vivido. Realizzate direttamente ogni richiesta di modifica spontanea e il vostro cliente sa immediatamente e con esattezza cosa riceve. Questo rende la sua decisione più facile e si arriva al lavoro più velocemente.

Con la pianificazione vengono generati automaticamente i dati di taglio e i programmi CNC per la vostra sezionatrice HOLZ-HER e la macchina CNC HOLZ-HER. L'opzione aggiuntiva TrunRAY perfeziona la visualizzazione dei rendering creati.

Moduli a 5 assi CAMPUS per simulazione 3D

Modulo per fresatura simultanea a 5 assi CAMPUS

Simulazione dell'asportazione 3D come funzione standard

Già nella dotazione base le macchine PRO-MASTER vengono fornite con una simulazione dell'asportazione 3D perfezionata. Si può ordinare la simulazione 3D CAMPUS come opzione supplementare. Essa offre:

  • un controllo collisione
  • una simulazione tridimensionale dei movimenti della macchina e dell'asportazione di materiale dal pezzo in lavorazione
  • una rappresentazione grafica della testa di lavorazione, dell'utensile e del porta-utensili, del piano e dei mezzi di bloccaggio.

Eccezionale fresatura high-speed a 5 assi con CURVE 3D

Per gli operatori più esperti dei 5 assi il pacchetto opzionale CURVE 3D Performance offre tanti vantaggi in più. Con esso le prestazioni eccellenti del mandrino a 5 assi vengono sfruttate per un'eccezionale fresatura high-speed con risultati perfetti. Il modulo CURVE 3D è ideale anche per aumentare le prestazioni se si utilizzano altri software CAD/CAM e offre perfette interpolazioni dei mandrini.

Modulo per fresatura simultanea a 5 assi CAMPUS

Questo modulo supplementare a NC-HOPS assiste la lavorazione a 5 assi con movimenti di interpolazione in molti settori, ad esempio:

  • Fresatura simultanea a 5 assi.
  • Supporto all'interpolazione a 5 assi grazie alla camma conduttrice superiore e inferiore (lavorazione simultanea).
  • Due contorni su strati definiti vengono interpretati come lavorazione a 5 assi.

Testa di foratura integrata

Testa di foratura integrabile su richiesta

Con le teste di foratura variabili la PRO-MASTER è perfettamente equipaggiata.

16 mandrini (di serie)

  • Gruppo di foratura con 10 mandrini verticali (X = 6 / Y = 4)
  • Sei mandrini orizzontali (due mandrini di foratura doppi in direzione X/ uno in direzione Y).
  • Gruppo per scanalature integrato in direzione X.
  • Ancora più potenza per il gruppo di foratura grazie al moltiplicatore di pressione fornito di serie.

24 mandrini (optional)

  • Gruppo di foratura con 18 mandrini verticali (X = 11 + 2 / Y = 6)
  • Sei mandrini orizzontali (due mandrini di foratura doppi in direzione X/ uno in direzione Y).
  • Gruppo per scanalature integrato in direzione X.
  • Ancora più potenza per il gruppo di foratura grazie al moltiplicatore di pressione fornito di serie.

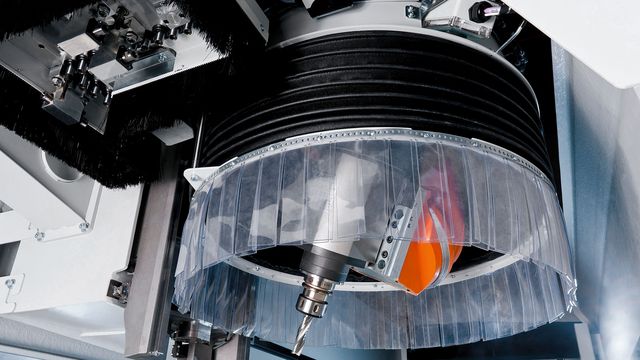

Testa di lavorazione - ottimizzata per i professionisti

Foratura, taglio, fresatura, scanalatura – la testa di lavorazione della serie PRO-MASTER

Foratura, taglio, fresatura, scanalatura – la testa di lavorazione della serie PRO-MASTER è equipaggiata in modo multifunzionale e perfettamente dotata per la produzione razionale di elementi di corpi di mobili semplici e complessi nella lavorazione continua.

La struttura integrata e compatta rende la testa di lavorazione esemplare nella dinamica, nell'accelerazione e nella precisione di posizionamento. Già nella dotazione base la serie PRO-MASTER offre un'ampia gamma di lavorazioni.

Piano di lavoro standard

Piano di lavoro standard
Ventosa alta 125 millimetri
Ausili di carico sollevabili ed abbassabili in modo pneumatico

Piano di lavoro – l'appoggio dei pannelli per processi di lavoro ottimali

La produzione precisa richiede un posizionamento esatto e sicuro dei pannelli. A tale scopo la serie PRO-MASTER è dotata di un piano di lavoro a mensola. Esso offre un'elevata flessibilità in tutte le fasi della lavorazione, anche i pannelli con forma complessa possono essere fissati in modo semplice e rapido.

  • Mensole massicce con sistema a vuoto con un circuito, sei traverse facilmente spostabili – bloccabili pneumaticamente in direzione X. Sia chi adopera la mano destra che chi adopera la mano sinistra può comandare facilmente le mensole in modo pneumatico mediante manopola.
  • Metri a nastro in direzione X per un rapido posizionamento delle mensole, puntatore laser per posizionare esattamente gli aspiratori. Su richiesta sono disponibili altre mensole e aspiratori.
  • Le ventose alte 125 millimetri consentono un libero accesso alla testa di lavorazione da tutti i lati.
  • Battute traslanti, eccentriche in bussole di guida temprate. Battute abbassabili pneumaticamente.
  • Quattro ausili di carico sollevabili e abbassabili pneumaticamente per posizionare facilmente i pannelli pesanti. Su richiesta altri ausili di carico.
  • Due pulsanti di grandi dimensioni per il bloccaggio.
  • Mensole laterali per riporre le ventose non utilizzate.
  • Più capacità grazie a campi di lavorazione supplementari (su richiesta).
  • Nessuna perdita di vuoto grazie a zone di vuoto singolarmente inseribili.
  • Pompe per vuoto ad alte prestazioni – 100 m3/h.
    Su richiesta: pompe per vuoto da 140 m3/h e 250 m3/h.

Piani di lavoro ad elevata flessibilità

Piani di lavoro ad elevata flessibilità
Piani di lavoro ad elevata flessibilità
Piani di lavoro ad elevata flessibilità

Piano X-MOVE

Il piano X-MOVE è costituito nella versione standard da sei mensole ognuna con due aspiratori. Le mensole vengono traslate automaticamente, a scelta con i tasti freccia, in direzione X nelle posizioni programmate nel comando.

  • Sei mensole, posizionabili in modo motorizzato mediante trasmissione a ruota dentata su guide lineari temprate. (Altre mensole X-MOVE su richiesta)
  • Equipaggiabile con aspiratori o elementi tendi-telaio.

VARIO Table

Il Vario Table è costituito nella versione standard da sei mensole ognuna con tre aspiratori spostabili. La ripreparazione dell'intero piano di lavoro avviene in pochi secondi. Mensole e ventose vengono posizionate automaticamente mediante il comando.

  • Sei mensole, posizionabili in modo motorizzato mediante trasmissione a ruota dentata su guide lineari temprate.
  • Tre supporti per le ventose ogni mensola, di volta in volta un aspiratore con valvola tastatrice (secondo aspiratore su richiesta).
  • Supporti per le ventose posizionabili in modo motorizzato mediante trasmissione a ruota dentata su guide lineari temprate (altri supporti per ventose su richiesta).

High-Flow Nesting Table

Tecnologia Nesting per la produzione razionale. Durante il nesting una piastra d'usura porosa – di solito un pannello MDF – viene bloccata mediante vuoto sul banco della macchina. Svolge la funzione di aspiratore per superfici e appoggio per i pannelli da lavorare. La tecnologia nesting consente una lavorazione ottimizzata e il taglio di pannelli.

  • Per formattare piani di taglio annidati sul banco nesting.
  • Lavorazione di pannelli su aspiratori posizionati manualmente.
  • Le dimensioni modulari contenute – 50 mm – del piano di nesting HOLZ-HER garantiscono un buon flusso del vuoto sull'intera superficie del banco.

Serraggio del pannello sapientemente studiato

Sistema variabile di tendi-pezzo sincronizzati

Grazie all'impiego di software intelligenti e all'interazione con una tecnologia avanzata, i centri di lavoro CNC offrono prestazioni sempre più elevate. La possibilità di realizzare tutti i singoli dettagli costituisce attualmente il metro di paragone per questo tipo di macchinari. Tutti i componenti devono essere realizzati con la massima qualità e con tutte le lavorazioni possibili e immaginabili in un unico ciclo. Questa "maggiore produttività" apre orizzonti più vasti. Inoltre, la lavorazione CNC assicura la realizzazione di giunzioni in legno tradizionali. Laddove una volta i metodi artigianali comportavano elevati carichi di lavoro e ampie tolleranze, oggi bastano solo pochi clic del mouse per realizzare giunzioni complesse con la massima precisione. Vengono così riscoperte le porte con telaio cianfrinato oppure le giunzioni a coda di rondine.

sistema variabile di aspiratori sottovuoto e tendi-pezzo sincronizzati per la lavorazione superficiale e per la realizzazione di componenti del telaio rettilinei e curvi.

Lavorazione intelligente del legno massello

Perfettamente equipaggiato per una lavorazione individuale e ricca di varianti

Le PRO-MASTER serie 71 e 72 vi offrono possibilità nella lavorazione praticamente illimitate. Costruita per sopportare sollecitazioni elevate, la struttura massiccia e progettata con la massima attenzione di entrambe le macchine è un esempio di design industriale moderno e funzionale.

Il piano di lavoro dei centri di lavoro CNC è ideale per la lavorazione di pannelli lunghi per scale, giardini d'inverno, ecc.... grazie alle estreme lunghezze di lavorazione in direzione X. Possono essere lavorati perfino grandi elementi di porte in modo efficientissimo e senza alcuna fatica grazie alla lavorazione pendolare. Con 1400 mm o 1600 mm in direzione Y e con una corsa di traslazione Z di 565 mm, entrambe le serie sono perfettamente equipaggiate per una lavorazione individuale e ricca di varianti.

Molto spazio per tutte le dotazioni di utensili

Il cambia-piatto traslante da 12 o 18 postazioni per utensili
Pick-up lineari da 14 o 16 postazioni
Molto spazio per tutte le dotazioni di utensili

Il cambia-piatto traslante a 12 o 18 postazioni per utensili consente tempi di preparazione macchina brevi e massima produttività. Per lame con Ø fino a 350 mm è disponibili uno speciale cambiautensili pick-up.

Per completare ci sono cambiautensili pick-up con due postazioni per grandi rinvii angolari e pick-up lineari da 14 o 16 postazioni per dotazioni di utensili molto ampie.

Per le applicazioni che richiedono molti utensili, come ad esempio nella produzione di finestre, la dotazione può essere completata con un cambiautensili Shuttle supplementare con 60 postazioni max. per utensili.

Gruppi intercambiabili innovativi

Gruppi intercambiabili per le più svariate applicazioni

Il vostro vantaggio per una qualità elevata del prodotto

Moltissimi gruppi intercambiabili per le più svariate applicazioni sono disponibili per tutte le macchine della serie PRO-MASTER: dai mandrini multipli tradizionali, ai gruppi per scasso serratura e di taglio, fino alle applicazioni speciali come gli scalpelli per la mortasatura concava e gruppi di tranciatura per la lavorazione di schiume, ecc...

Per eseguire tagli angolari precisi e fori sono disponibili rinvii angolari inclinabili con indicazione digitale dell'angolo e regolazione angolare centrale.

Fresatura per scasso serrature per i professionisti delle porte

Fresatura per scasso serrature per i professionisti delle porte
Lavorazione efficiente di componenti di porte e telai

Fresatura per scasso serrature

I potenti motori di fresatura sul gruppo elettromandrino orizzontale rendono la serie PRO-MASTER una professionista assoluta delle porte. Nella versione a 5 assi il gruppo fresa si assume naturalmente anche questo compito.

  • Specifica per questa lavorazione, HOLZ-HER offre un'ampia gamma di gruppi intercambiabili potenti e affidabili per tutti i campi d'impiego.

Puntatore laser di serie

Puntatore laser montato a destra e a sinistra sulla testa di lavorazione
Puntatore laser montato a destra e a sinistra sulla testa di lavorazione
Puntatore laser montato a destra e a sinistra sulla testa di lavorazione

Puntatore laser per posizionare con precisione gli aspiratori o per mostrare il contorno del pannello, montato a destra e a sinistra sulla testa di lavorazione.

Laser per contorni – la soluzione completa per il posizionamento

Laser per contorni – la soluzione completa per il posizionamento
Laser per contorni – la soluzione completa per il posizionamento

Laser per contorni – proietta l'intero contorno del pannello e tutti gli aspiratori necessari contemporaneamente, nonché tutte le posizioni delle mensole senza limitazione nel numero di linee da proiettare.

Dispositivi di sicurezza variabili

Pedane a 3 campi o bumper di sicurezza

I criteri di sicurezza moderni lasciano a voi la scelta fra pedane di sicurezza a 3 campi brevettate o bumper di sicurezza. In questo modo i centri di lavoro HOLZ-HER possono essere adattati individualmente e in modo sicuro alle vostre esigenze in azienda.

Tecnologia del vuoto efficiente

Pompe per vuoto estremamente potenti ed efficienti
ECO VAC

Le pompe per vuoto estremamente potenti ed efficienti garantiscono la presa sicura dei pannelli. Le giranti a secco richiedenti poca manutenzione si distinguono inoltre per le basse emissioni di rumori e per le spese per la manutenzione ridottissime.

Il controllo intelligente del vuoto ECO VAC comanda inoltre mediante software la potenza del vuoto necessaria quando si utilizzano parecchie pompe.

Aspirazione flessibile

Aspirazione flessibile – programmabile su otto posizioni

Aspirazione flessibile – programmabile su otto posizioni

Posizionabile sulla testa di lavorazione in modo completamente automatico su otto posizioni, per adattare con la massima precisione la cabinatura all'altezza del pannello. In tal modo si garantisce l'aspirazione ottimale dei trucioli.


Opzioni di estensione

Risparmio energetico facile

Con la gestione intelligente dell'energia ECO MODE per le macchine CNC di HOLZ-HER non soltanto proteggete l'ambiente, ma risparmiate anche denaro.

Per saperne di più


Un'interconnessione delle macchine sistematica permette una produzione altamente efficiente

Efficienza grazie all'interconnessione delle macchine HOLZ-HER

HOLZ-HER vi permette di realizzare la vostra creazione in solo 20 minuti dal primo click con il mouse fino al mobile finito grazie all'interconnessione delle macchine.

Per saperne di più


Referenze

Una coppia vincente: la PRO-MASTER 7125 e la AURIGA 1308XL

La falegnameria Kindle ha una nuova AURIGA 1308 XL

Arte artigianale al massimo livello - questo requisito rappresenta l’ambizione propria della falegnameria Kindle di Lahr e viene adottata in azienda da oltre 85 anni. L’obiettivo: dare alla casa una qualità abitativa caratterizzata dal benessere.

Per continuare a restare ai massimi livelli, nell’ultimo anno la falegnameria Kindle ha deciso di acquistare un centro di lavoro CNC del produttore di macchine HOLZ-HER, una PRO-MASTER 7125. Convinta dalla qualità del centro CNC a 5 assi, l’azienda ha deciso di sostituire la vecchia bordatrice usata da anni UNO 1302 di HOLZ-HER con una AURIGA 1308XL dello stesso produttore. In tal modo, con la PRO-MASTER e la AURIGA la falegnameria possiede una coppia vincente per lavorare il legno. La AURIGA 1308XL è un tipo di bordatrice particolare, in quanto consente una lavorazione completa, efficiente e automatica, occupando poco spazio in officina.

La falegnameria Kindle produce mobili da salotto, cucine, arredamenti per il bagno, scale e molto altro ancora e offre inoltre anche conferenze tecniche sugli argomenti salute e riposo. Dopo 10 anni di esperienza su questo tema, la falegnameria è esperta in questo settore e offre inoltre una consulenza professionale sul riposo. Basandosi sul principio “toccare e provare“, la falegnameria completa la sua ampia offerta con uno “studio notte” e delle cucine campione funzionanti.

La falegnameria Kindle ora è attrezzata al meglio e resterà anche in futuro un referente eccellente nel territorio di Lahr-Sulz in caso di domande relative a idee di arredamento innovative e finiture interne di qualità superiore.

Altre immagini

La falegnameria Kindle ha una nuova AURIGA 1308 XL
La falegnameria Kindle funziona con un PRO-MASTER 7125 di HOLZ-HER
La falegnameria Kindle funziona con un PRO-MASTER 7125 di HOLZ-HER

HOLZ-HER e Zottler: Connessione stiriana

La falegnameria stiriana Zottler esegue tutti i lavori classici di falegnameria e mobilificio. A tal fine si affida alle macchine sempre funzionanti di Holz-Her.

[...] Per i clienti in Austria, Germania e Svizzera, la falegnameria e mobilificio Zottler produce pregiati arredamenti completi per abitazioni, hotel, ristoranti e anche per case di cura e residenze per anziani, oltre a case per gli studenti. “Attualmente abbiamo appena fabbricato proprio a Graz, oltre all’arredamento completo di camere, anche 250 cucine per case per gli studenti nella CoolCity di Graz“ [...] “E così il team vincente composto da 48 collaboratori lavora come una piccola industria che produce in serie, in due turni di lavoro, quindi un guasto alla macchina non è fattibile. Onde garantire questo svolgimento senza intoppi, negli ultimi cinque anni è stato investito molto tempo per processi efficienti e molto denaro in macchine moderne

Come si è poi arrivati a Holz-her? Zottler: “Dopo la fase iniziale, fino a quasi dieci anni fa siamo rimasti col dubbio di scelta, se trasformare tecnicamente a caro prezzo una vecchia sezionatrice oppure se acquistarne una nuova, scelta che abbiamo poi fatto guardando al futuro. Tramite un contatto esistente si è poi arrivati a Holz-her. E da allora Zottler ha investito regolarmente in nuove macchine per lo stabilimento di Voitsberg distante solo un’ora d’auto, “perché per le nostre principali macchine vogliamo un punto di riferimento unico che si trovi nelle immediate vicinanze e che dia il massimo valore alla qualità austriaca“. E in caso di emergenza, Peter Gadi, area manager presso la Holz-Her responsabile dei progetti della Zottler, invia immediatamente un tecnico di assistenza a Passail, che provvederà a risolvere il problema.

Con l’ampio parco macchine di Holz-Her, Zottler copre tutte le fasi di lavorazione dei pannelli prodotti in serie, creando così un workflow continuo. [...]

CNC e bordatura per risultati ottimali

La referenza del cliente HOLZHER Wieland di Gernsbach è soddisfatta del CNC e dell'elaborazione dei bordi

La falegnameria Wieland di Gernsbach è composta da un team giovane, dinamico e competente. Nel 2011 la falegnameria ha deciso di acquistare una AURIGA 1308, una bordatrice fabbricata da HOLZ-HER. La AURIGA consente una lavorazione completa, automatica ed efficiente dei bordi a livello professionale e allo stesso tempo grazie alla sua struttura compatta porta via poco spazio in officina.

In base alle esperienze positive con HOLZ-HER, la falegnameria nel 2017 ha deciso di investire nuovamente in una macchina HOLZ-HER. La scelta è ricaduta su un centro di lavorazione CNC a 5 assi PRO-MASTER 7125. Questa macchina CNC offre possibilità quasi illimitate di lavorazione del legno, dei pannelli e delle materie plastiche. Soprattutto questa macchina si distingue per la dinamica sofisticata della testa cardanica a 5 assi e si sposa perfettamente con le esigenze della falegnameria.

Altre immagini

Buona esperienza con la macchina CNC HOLZ-HER PROMASTER 7125 e la bordatrice Auriga 1308
Buona esperienza con la macchina CNC HOLZ-HER PROMASTER 7125 e la bordatrice Auriga 1308
Buona esperienza con la macchina CNC HOLZ-HER PROMASTER 7125 e la bordatrice Auriga 1308

Soluzione completa integrata di HOLZ-HER

Pulsar è un'agenzia di marketing con sede centrale a Dubai, che promette ai suoi clienti piani di marketing a 360 gradi. L'agenzia è stata fondata nel 2007 e vanta una presenza sia regionale che globale con possibilità di produzione a Dubai e a Beirut.

L'idea alla base è di creare esperienze dei marchi per acquisire consumatori soprattutto nei punti vendita dei rispettivi marchi. L'agenzia offre piani di marketing integrati che spaziano dall'allestimento del negozio, al marketing digitale fino a eventi e promozioni e comprendono tutto ciò che è necessario per trasmettere al cliente un'esperienza dei marchi completa.

Per fabbricare elementi per l'allestimento di negozi di pregio per i punti vendita, l'azienda punta da febbraio 2016 sulle macchine del produttore di qualità HOLZ-HER. Un magazzino pannelli STORE-MASTER è stato installato insieme a una macchina nesting DYNESTIC 7521 e una sezionatrice TECTRA 6120. Inoltre, l'azienda lavora con successo con un centro di lavoro CNC a 5 assi PRO-MASTER 7125 e una bordatrice della serie ACCURA di HOLZ-HER per realizzare i suoi progetti innovativi per negozi.

Poiché Pulsar può realizzare la promessa di qualità fatta ai clienti investendo in macchine di produzione di pregio, nel mondo arabo può annoverare fra i suoi clienti più che soddisfatti aziende come Nestlé, Unilever, Procter & Gamble, Nike, Burberry e BMW.

Altre immagini

Sistema di magazzino pannelli, macchina nesting, CNC e sezionatrice - l'azienda Pulsar è entusiasta delle sue nuove macchine HOLZHER
Cliente di riferimento HOLZHER soddisfatto degli Emirati Arabi
Cliente HOLZ-HER soddisfatto: sezionatrice, soluzione magazzino, lavorazione CNC, nesting

Stile caraibico con potenti macchine HOLZ-HER

Cliente di riferimento di Holzher dai Caraibi con bordatrice, sezionatrice e centro di lavoro CNC

La buona fama di HOLZ-HER di produttore di macchina di alta qualità è arrivata fino ai Caraibi. Sull'isoletta caraibica di Saint-Barthélemy, facente parte delle Piccole Antille, un territorio d'oltremare della Francia, il nuovo capannone della falegnameria Gaylord Dessomme Ebenisterie d‘Art è stato equipaggiato con le macchine del produttore di Nürtingen.

E' stata installata una PRO-MASTER 7125 Black Edition, che si distingue in particolare per l'eccellente dinamicità della testa cardanica a 5 assi e del processore. Inoltre, la falegnameria dispone ora di una AURIGA 1308XL PUR Black Edition con tre gruppi di finitura. E' stata installata anche una sezionatrice del modello TECTRA 6120 classic.

La falegnameria Gaylord Dessomme Ebenisterie d’Art è specializzata principalmente sulla fabbricazione di mobili per interni ed esterni ed è quindi equipaggiata al meglio con il nuovo parco macchine di HOLZ-HER.

Altre immagini

Cliente Holzher soddisfatto con la bordatrice Auriga 1308XL Black Edition
Cliente HOLZHER soddisfatto on una sezionatrice orizzontale TECTRA 6120 classic
Cliente di riferimento HOLZHER con la Pro-Master 7125 Black Edition - il centro di lavoro CNC ad alte prestazioni

Il portafoglio di prodotti HOLZ-HER come supporto fondamentale durante la produzione

Binni è un'azienda leader nella Repubblica del Kosovo specializzata nei settori dell'arredamento interno, delle porte e delle finestre. Oltre 200 dipendenti lavorano su una superficie di produzione di circa 18.000 m2 realizzando oltre 10.000 porte all'anno e oltre 5.000 cucine all'anno. Ogni anno vengono lanciati sul mercato oltre 50 prodotti nuovi. L'azienda esporta in diversi Paesi europei, ad esempio in Svizzera, Germania, Belgio e Paesi Bassi.

L'azienda Binni è stata fondata nel 1989 e rappresenta la continuazione di una tradizione familiare. Il modello aziendale unisce la lavorazione tradizionale albanese del legno e del mobile ai processi e alle tecnologie innovative degli standard internazionali.

Questo standard internazionale viene garantito grazie all'utilizzo di varie macchine HOLZ-HER, che coprono gran parte della produzione dell'azienda. Oltre a due sezionatrici orizzontali, l'azienda utilizza una sezionatrice CNC verticale EVOLUTION 7405 e un centro di lavoro CNC PRO-MASTER 7125. Viene utilizzata anche una bordatrice modello SPRINT 1327. Le macchine HOLZ-HER sono ormai indispensabili nel lavoro quotidiano della grande azienda, in quanto supporto essenziale durante la produzione.

Il video mostra un estratto del video aziendale di Binni. Trovate il video completo in Binni Youtube Channel.

Qualità di lavoro russa con l'aiuto di HOLZ-HER

HSR è un produttore leader sul mercato russo di mobili e arredamenti interni. L'azienda ha la sua sede principale a Khimki, a nord di Mosca. Inoltre, l'azienda ha altre sette filiali in Russia. La gamma dei materiali da lavorare è ampia e comprende il legno massello, la pietra artificiale e l'impiallacciatura su plastiche e pannelli truciolari laminati. I prodotti chiave del produttore di qualità russo sono gli arredamenti per uffici, esercizi commerciali, nonché per appartamenti e hotel.

L'azienda HSR è diventata famosa nel settore dei mobili e degli arredamenti interni e vanta referenze di spicco. Fra i clienti soddisfatti dell' azienda si possono enumerare, fra gli altri, LG, Swatch, Apple, Louis Vuitton, World Disney e Procter & Gamble. L'azienda segue i suoi clienti dalla progettazione fino alla realizzazione su misura e si preoccupa di garantire sempre che i suoi prodotti abbiano la massima qualità di design e soddisfino i criteri di perfetta funzionalità.

Per i suoi lavori di precisione e alta qualità l'azienda utilizza macchine del produttore di qualità svevo HOLZ-HER. Fra le macchine utilizzate ci sono, fra le altre, una macchine CNC a 5 assi della serie PRO-MASTER e una bordatrice, modello AURIGA 1307 XL.

Nel video viene riprodotto un estratto del video aziendale di HSR. Potete trovare il video completo al seguente indirizzo della pagina web aziendale di HSR

La macchina a 5 assi di HOLZ-HER è stata una decisione assolutamente giusta

Referenza CNC a 5 assi Pro-Master 7125 di HOLZ-HER

Max’s Möbelwerkstätte è una falegnameria specializzata nella realizzazione di mobili e di arredamenti interni. Due anni fa l'azienda costituita da 10 persone gestita dall'imprenditore Maximilian Sammer ha fatto un passo oggi tipico: ha investito in un centro di lavoro. Nel frattempo le cose sono così evolute: "La macchina a 5 assi di Holz-Her è stata una scelta assolutamente giusta."

Fabbricazione redditizia. Dopo due anni di lavoro con la Pro-Master 7125 oggi Sammer può affermare con sicurezza: "Abbiamo preso una decisione assolutamente giusta". Ciò viene dimostrato non soltanto dal lavoro quotidiano, ma anche dalle applicazione speciali, come una scaffalatura per vini in legno massello realizzata con dischi di legno ottenuti da sezioni di tronchi con scanalature al centro. Un cilindro al centro del disco è stato dotato di fori, per cui è possibile appendere i colli delle bottiglie. "Con la macchina a 5 assi non soltanto abbiamo potuto fresare in modo rapido le singole scanalature, ma abbiamo potuto realizzare senza problemi anche il cilindro", afferma Schwarzmeier. "Con un'altra macchina avremmo avuto bisogno di nuovo anche di un gruppo angolare."

Secondo la sua opinione, questo è uno dei maggiori vantaggi della macchina a 5 assi: si risparmiano utensili e gruppi angolari. Come previsto. Allo stesso tempo la lavorazione si svolge oggi molto più rapidamente. "In passato per lavorare un pezzo erano necessari tre o quattro passaggi nella macchina. Oggi si risolve tutto in una passata" afferma. "In passato era necessario molto tempo anche per produrre pezzi per i quali dovevamo perdere molto tempo per costruire sagome. Tutto ciò oggi non è più necessario. E inoltre abbiamo guadagnato in precisione."

Poiché con il centro di lavoro le prestazioni sono migliorate, Max‘s ha fatto un grande passo avanti anche nella costruzione di porte interne. "Noi non costruiamo porte standard, ma soluzioni speciali: a filo muro, di grande superficie, con cerniere Tectus", spiega Sammer. "Con la 7125 oggi è facilissimo. Anche per quanto concerne la manipolazione: in passato dovevamo portare la porta avanti e indietro. Oggi resta sulla macchina. Viene levigata e verniciata. Finita."

Ora sono fabbricabili in modo decisamente più facile anche i pezzi che sono stati danneggiati durante il montaggio o che sono difettosi. "Questi pezzi sono già programmati, per cui in questo caso con la macchina a 5 assi abbiamo un vantaggio enorme", asserisce Sammer. "Complessivamente, oggi fabbrichiamo i nostri pezzi in modo più redditizio. Quando in passato realizzavamo una cucina su una macchina convenzionale, nella maggior parte dei casi il calcolo consuntivo non riusciva bene. Da che abbiamo la macchina CNC va bene.“

Altre immagini

Cliente di riferimento Max's Möbelwerkstatt per il centro di lavoro CNC Pro-Master 7125

Macchina CNC a 5 assi: Massima precisione con HOLZHER

L'azienda Ebert Schreinerei & CNC-Technik di Heilbronn è da anni un affezionato cliente HOLZ-HER. Prima che la falegnameria mettesse in funzione nel 2013 il nuovo centro di lavoro CNC a 5 assi PRO-MASTER 7125, era già in uso una macchina 7123 CNC di HOLZ-HER .

Anche per questo motivo l'attuale macchina CNC a 5 assi costituisce la base per la lavorazione quotidiana di svariati materiali.

Le competenze chiave della falegnameria Ebert sono la fresatura, la foratura, la scanalatura e il taglio a formato. Un'altra competenza chiave è costituita dai tagli angolari con qualsiasi angolazione con il moderno centro di lavoro CNC a 5 assi, per permette la massima precisione nella lavorazione. Vengono lavorati, ad esempio, parti di mobili, pannelli frontali di porte, scaffali e anche armadi completi. Inoltre, la macchina CNC permette la realizzazione di modelli. Il portafoglio delle prestazioni della falegnameria comprende inoltre la realizzazione di pezzi sagomati a forma libera e raggi interni ed esterni di massima precisione geometrica.

Tutti i pezzi di serie e singoli vengono realizzati sul centro di lavoro CNC a 5 assi. Fra gli altri, vengono lavorati:

  • materiali di legno
  • legno massello
  • materiali compositi
  • materiali minerali
  • diverse plastiche

Grazie alla tecnologia di fresatura CNC, la riproducibilità e la post-produzione sono sempre possibili, un vantaggio che la falegnameria Ebert sfrutta ben volentieri.

Altre immagini

Esperienze con la CNC a 5 assi Holzher - esperienze positive con il centro di lavoro CNC
Esperienze CNC Holzher - esempio pezzo lavorazione del legno
Esperienze CNC Holzher - esempio pezzo lavorazione del legno lavoro di precisione

Lavorazione del legno all'avanguardia con tecnologia CNC digitale

Referenza Holzher CNC falegnameria Böhme

La politica e la Camera dell'Artigianato sostengono l'artigianato innovativo nel Land Sassonia-Anhalt

Lavorazione del legno all'avanguardia con tecnologia CNC digitale

Il comando digitale nella lavorazione di materiali e nei processi di costruzione migliora aumentando il grado di perfezione. In particolare le imprese di medie dimensioni restano competitive utilizzando la tecnologia CNC, ritagliandosi così una posizione privilegiata sul mercato. Ciò è quanto è emerso durante la visita del Ministro dell'Economia della Sassonia-Anhalt Hartmut Möllring nell'azienda di falegnameria Rainer Böhme GmbH a Sangerhausen vicino a Halle il 20 gennaio 2016. La politica e la Camera dell'Artigianato hanno intrapreso un'iniziativa comune volta a portare le imprese innovative al centro dell'opinione pubblica. Il fulcro della produzione presso Böhme è il centro di lavoro CNC a 5 assi PRO-MASTER 7125 di Holz-Her.

La visita nella falegnameria Böhme è stata la prima di una serie di eventi per rafforzare le complessive 14.700 aziende artigianali nel distretto Halle/Saale. Uno dei messaggi per la regione strutturalmente debole di un ex distretto minerario: L'industria 4.0 nelle imprese artigianali di medie dimensioni porta al successo. Lo spirito di innovazione e una buona pianificazione finanziaria rendono rapidamente redditizio l'investimento nella lavorazione CNC, in particolare dei materiali di legno.

"Nel quadro della concorrenza europea sempre più pressante, la tecnologia moderna assicura dei vantaggi alle imprese; la formula vincente è costituita dalla combinazione di tradizione antica e tecnologia moderna nelle nostre aziende artigianali“, ha sottolineato Thomas Keindorf, il Presidente della Camera dell'Artigianato di Halle/Saale. Anche il maestro falegname Rainer Böhme lo aveva ammesso: "Negli scorsi anni abbiamo esaminato esattamente le richieste della nostra clientela e constato che nonostante l'IKEA e Co. il cliente vuole una consulenza personalizzata.“

Stile e lavorazione su misura artigianale

La falegnameria Rainer Böhme GmbH con i suoi dodici dipendenti è specializzata non soltanto nella realizzazione di porte e finestre, ma anche nelle rifiniture interne di alto livello e nella produzione e ristrutturazione di scale. In questa azienda viene data importanza, in particolare quando si interviene su manufatti antichi, a una consulenza capillare tenendo conto degli aspetti architettonici e agli elementi stilistici del luogo. Per questi settori di alto pregio con molte esigenze particolari è stato opportuno scegliere di investire in un centro di lavoro digitale.

E' stato scelto il centro di lavoro CNC a 5 assi PRO-MASTER 7125 di Holz-Her. Con questo acquisto oggi quasi tutti i processi di produzione si svolgono in modo completamente digitalizzato. Così la falegnameria, aperta nel 1993 sull'area di un ex pozzo della miniera locale, è diventata un'azienda pilota nel processo della digitalizzazione, che attualmente condiziona fortemente l'artigianato tradizionale.

Indispensabile alleato potente e rapido con cinque assi

Holz-Her promette a chi utilizza la PRO-MASTER 7125 "possibilità praticamente illimitate" nella lavorazione del legno e della plastica. La gamma delle prestazioni del pacchetto di potenza a 5 assi, progettato per carica mediamente elevati, è certamente notevole. Le trasmissioni altamente dinamiche e la tecnologia di comando assicurano non soltanto risultati brillanti, ma colpiscono per i valori di accelerazione estremi – e ciò su una superficie di lavorazione compresa a scelta fra 3620 e 5420 mm (asse X) e una profondità di lavorazione di 1350 mm (asse Y) raggiunta con tutte le punte e tutti i gruppi. L'altezza di lavoro di 210 mm dallo spigolo superiore degli aspiratori sottovuoto è enorme e secondo il produttore unica in questa classe. La grande corsa Z di 565 mm è adattissima all'impiego di utensili lunghi. Il gruppo di fresatura ha pertanto la massima flessibilità ed è utilizzabile universalmente.

"La lavorazione dei bordi, la scanalatura, la fresatura e la foratura – ad esempio di gradini di scale o di fianchi– vengono realizzate interamente in una fase di lavoro", spiega Martin Johannes Diebes. Il maestro falegname è l'operatore della PRO MASTER nell'azienda Böhme e scrive i programmi CNC. Il pacchetto software "Campus" integrato nella PRO MASTER è un software CNC versatile e di facile uso con licenza per l'ufficio e per le macchine, modulo CAD e macro versatili per consentire una facile creazione del programma. Sia le parti dei mobili che gli elementi costruttivi come porte o finestre sono realizzabili in modo completamente parametrizzabile senza problemi con pochi click.

Risultati di fresatura eccellenti a una velocità massima

Con la variante fornita da Holz-Her per ufficio e macchina del software d design del mobile e di programmazione è possibile progettare armadi e molto altro. Campus offre un programma CAD completo già nella versione standard grazie al modulo "Academy". Mediante un'interfaccia aperta del software Campus si può creare un collegamento, ad esempio per lavorazioni complesse a 5 assi, anche con altri programmi CAD/CAM tridimensionali di tutti i principali produttori. Dinamicità ottimale, massimi risultati di fresatura e massime velocità di lavorazione durante la fresatura di curve e forme tridimensionali sono ottenibili grazie al pacchetto opzionale "CURVE-3D Performance".

Presso la Böhme GmbH si lavora con uno speciale software per la costruzione di scale dell'azienda DDX. Durante i lavori sulle scale si utilizza anche un sistema di computo metrico digitale, i cui dati vengono poi elaborati dal software di costruzione. "Ciò ci fa risparmiare lavori onerosi sul luogo con sagome e altri e altri attrezzi", afferma Rainer Böhme ricordandosi dei tempi passati. Grazie alla produzione digitale si è potuto realizzare una scala a chiocciola di lusso in un edificio pubblico a Colonia con pianerottoli e in totale 60 gradini in tre settimane soltanto.

Simulazione del processo tridimensionale

Durante la fabbricazione dei singoli componenti come gradini o fianchi le fasi di lavoro della lavorazione CNC possono essere preventivamente monitorate dalla PRO MASTER mediante una simulazione del processo tridimensionale su un grande monitor da 19". Un posizionamento automatico delle mensole prepara il piano della macchina e garantisce inoltre la sicurezza di funzionamento. Con un laser a soffitto opzionale è possibile posizionate tutti gli aspiratori per realizzare un fissaggio ottimale dei pezzi addirittura in una sola fase.

Parecchi aspiratori sottovuoto e tendi-telaio variabili assicurano nella PRO MASTER una manipolazione senza problemi dei pezzi più svariati. La testa di foratura dispone a scelta di un mandrino da 16 (standard) o di un mandrino da 24 (su richiesta) per una configurazione dei fori variabile. Entrambi i gruppi di foratura sono dotati di lama toupie integrata. La successione degli utensili viene ottimizzata automaticamente dal software della macchina. Un cambia-piatto traslante da 18 postazioni e il tempo complessivo ridotto per il cambio utensile e pezzo rendono la PRO MASTER molto flessibile già con la dotazione base. Oltre a ciò, a seconda dell'applicazione vengono offerti fino a 76 postazioni supplementari per utensili.

Altre immagini

Esperienze con macchine Holzher - referenza di clienti CNC Promaster
Referenze e esperienze con macchine Holzher
Referenze e esperienze con macchine Holzher

Azienda di successo grazie alla PRO-MASTER 7125 a 5 assi

Esperienze della falegnameria Matt con la Pro-Master CNC a 5 assi HOLZHER

Il mobilificio Matt produce mobili personalizzati per privati e clienti aziendali. La gamma di prodotti comprende arredi interni completi, quindi armadi da incasso, banconi, scaffalature e mobili per il bagno. Da molti anni l'azienda soddisfa in pieno la sua clientele grazie ai materiali e alle lavorazioni di massima qualità.

Per soddisfare questa esigenza di massima qualità anche nelle attrezzature tecnologiche, il mobilificio Matt utilizza ora un centro di lavoro CNC di HOLZ-HER. Oltre al centro di lavoro CNC a 5 assi PRO-MASTER 7125, l'azienda è soddisfatta perché in futuro utilizzerà una bordatrice del modello AURIGA 1308 XL.


Maggiori informazioni

Download

Semplice, rapido ed ecologico: altri particolari sono disponibili nel documento PDF scaricabile

Prospetto PRO-MASTER 7125 (PDF, 911 KB)

Dati tecnici

Apri tabella

X

Una risposta a qualsiasi domanda: Giuseppe Galantucci & Valerio Crippa

Per ciò che riguarda la lavorazione professionale di pannelli, i nostri esperti HOLZ-HER responsabili per l’Italia saranno lieti di rispondere alle Sue richieste tramite whatsapp, telefono oppure online.

TUTTI I CONTATTI QUI
