HOLZ-HER DYNESTIC 7535: Lavorazione dinamica a 5 assi nel formato XXL

La macchina CNC a 5 assi Nesting di HOLZHER - lavorazione dinamica nel formato XXL con la Dynestic 7535

La macchina CNC DYNESTIC 7535 con elettromandrino verticale a 5 assi e una tavola retinata profonda 2200 mm è l’ammiraglia della nuova serie di macchine nesting HOLZ-HER. Il montante mobile in esecuzione Gantry massiccia garantisce mediante due comandi Synchro la massima precisione e i migliori risultati di fresatura anche con questa profondità di lavorazione enorme.

La DYNESTIC 7535 è dotata del pacchetto software CAMPUS versione 7 completamente riprogettato. La funzionalità e il risultato di annidamento del software opzionale BetterNest sono decisamente convincenti. Il tavolo di nesting high-flow consente una ripartizione ottimale del vuoto e, su richiesta, può essere fornito anche con tavola retinata intelligente a 16 campi e controllo del vuoto comandato tramite software. Gli aspiratori a doppia azione permettono il bloccaggio di porte, elementi di scale, ecc...Questa macchina CNC a 5 assi è un vero talento universale con possibilità di lavorazione praticamente illimitate.

Con la DYNESTIC 7535 sono possibili lunghezze di lavorazione superiori a 6 metri. In tutti i centri di lavorazione a 5 assi HOLZ-HER viene fornito già di serie l’elettromandrino di precisione a 5 assi raffreddato a liquido, con una potenza di 10 kW e un campo di numeri di giri da 1000 a 24.000 min-1. Su richiesta è disponibile anche un potente elettromandrino da 12 kW o il mandrino da 17 kW PRO-TORQUE con bloccaggio comandato degli assi.

DYNESTIC 7535 classic, push, automatic o lift – in qualsiasi versione questa macchina CNC a 5 assi apre dimensioni completamente nuove!


Ecco cosa vi offre la DYNESTIC 7535

Buono a sapersi

Gruppo fresa Power a 5 assi

Gruppo fresa Power a 5 assi da fino a 17 kW
Gruppo fresa Power a 5 assi per la Dynestic

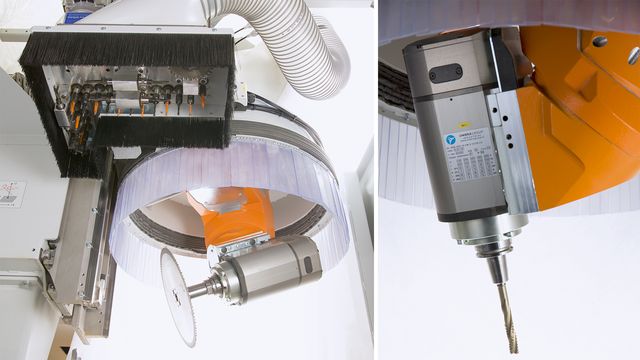

Gruppo fresa Power a 5 assi: testa di lavorazione cardanica fino a 17 kW

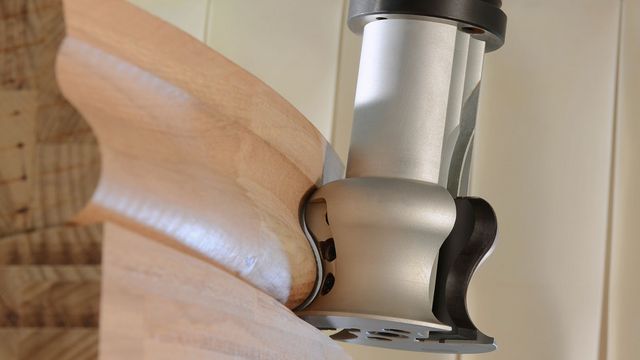

La "quinta dimensione" nella lavorazione del legno

La testa di lavorazione cardanica con mandrino fino a 17 kW (standard 10 kW) assicura una lavorazione precisa di complessi pannelli a sbalzo o curvati, come scalini o forme per mobili e modellismo dal design impegnativo. La testa di lavorazione compatta, potente e interamente interpolata esegue fino a 24.000 giri al minuto ed è in grado di supportare carichi estremi grazie ai cuscinetti ceramici e al raffreddamento a liquido.

La peculiarità del mandrino opzionale da 17 kW (S6) è la tecnologia PRO-TORQUE che consente momenti torcenti estremamente elevati sul mandrino grazie al fissaggio meccanico automatizzato dell'asse A e dell'asse C. Un'aspirazione ottimale è garantita dalla cappa aspirante movimentabile a 8 vani .

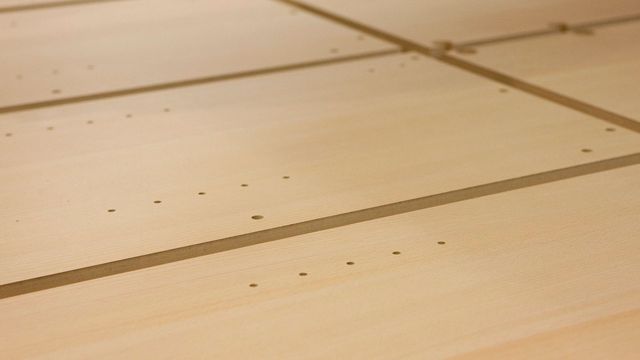

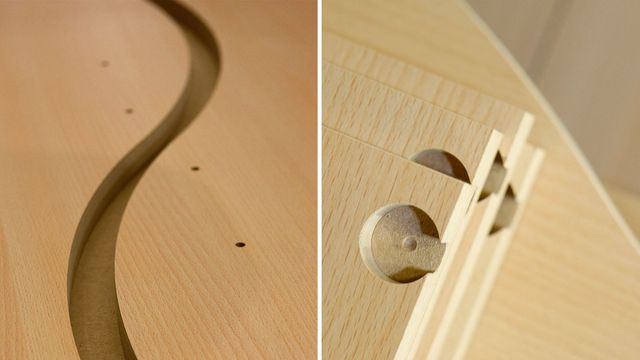

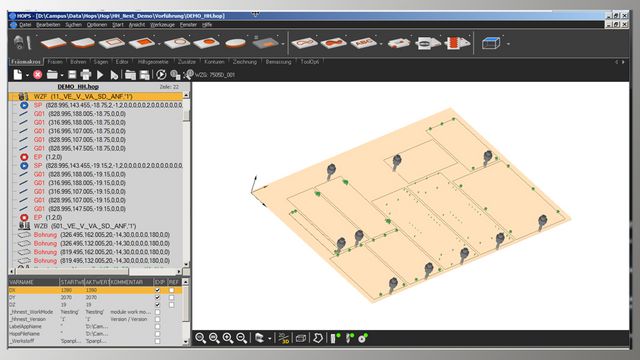

„BetterNest“ il software ottimale per il Nesting

Ottimizzazione del taglio e dei processi grazie al software di comando innovativo
Ottimizzazione del taglio e dei processi grazie al software di comando innovativo
Ottimizzazione del taglio e dei processi grazie al software di comando innovativo

Ottimizzazione del taglio e dei processi grazie al software di comando innovativo

La rapida diffusione della tecnologia Nesting come soluzione combinata di taglio e lavorazione CNC anche per grandi quantità di pannelli pone anche richieste sofisticate al software di annidamento. Perciò HOLZ-HER propone per i centri di lavoro funzionali per Nesting della serie DYNESTIC il software „BetterNest“ come modulo supplementare al software CAMPUS / NC Hops.

Il modulo è disponibile come vero e proprio annidamento ad angolo retto o come variante a forma libera e offre, grazie ad un algoritmo del tutto innovativo, risultati di annidamento finora non raggiunti con molti meno ritagli rispetto al software di Nesting tradizionale. Grazie al comando semplice nonostante l'enorme versatilità, l'operatore viene notevolmente facilitato nel suo lavoro in ufficio e sulla macchina durante la programmazione e gli viene offerta un'elevata sicurezza di processo.

Tavolo di Nesting altamente flessibile

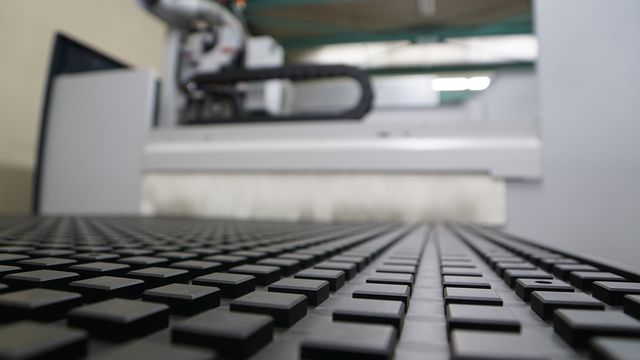

High-Flow Nesting Table - tecnologia Nesting per la produzione razionale
High-Flow Nesting Table - tecnologia Nesting per la produzione razionale
High-Flow Nesting Table - tecnologia Nesting per la produzione razionale

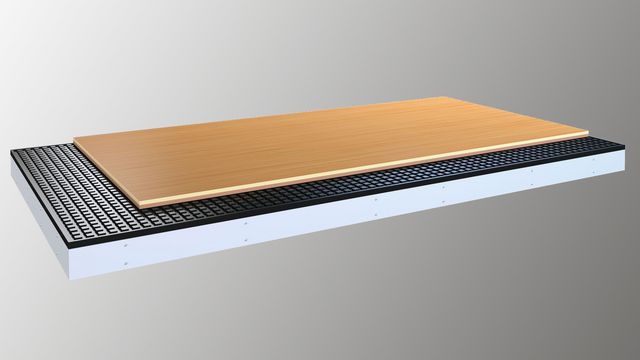

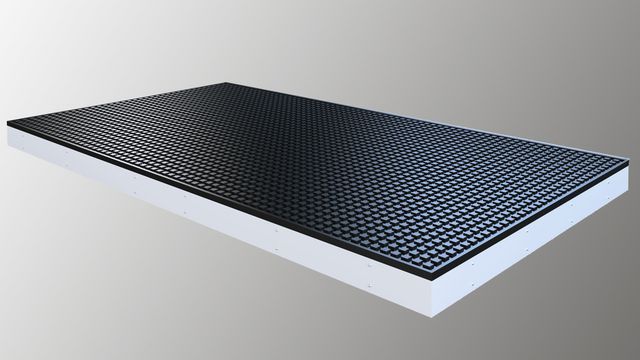

High-Flow Nesting Table

Tecnologia Nesting per la produzione razionale. Durante il nesting una piastra d'usura porosa – di solito un pannello MDF – viene bloccata mediante vuoto sul banco della macchina. Svolge la funzione di aspiratore per superfici e appoggio per i pannelli da lavorare. La tecnologia nesting consente una lavorazione ottimizzata e il taglio di pannelli.

  • Per formattare piani di taglio annidati sul banco nesting.

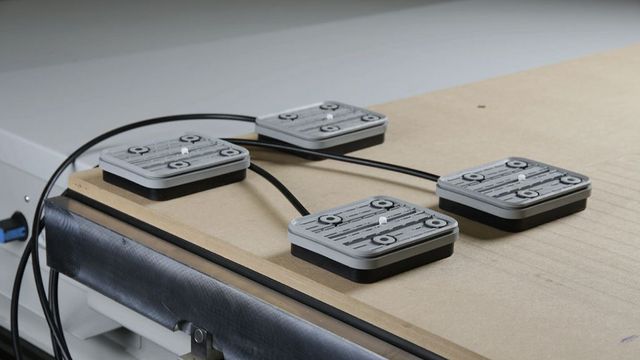

  • Lavorazione di pannelli su aspiratori posizionati manualmente.
  • Le dimensioni modulari contenute – 50 mm – del piano di nesting HOLZ-HER garantiscono un buon flusso del vuoto sull'intera superficie del banco.

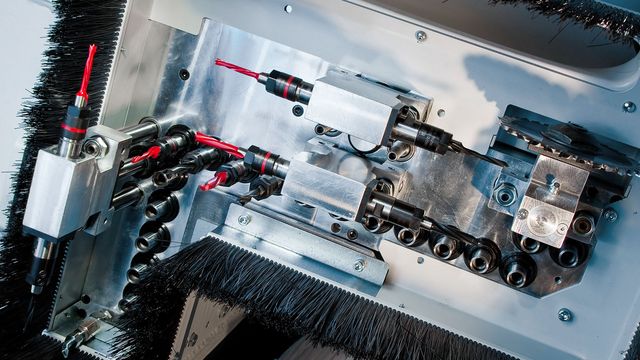

Testa di foratura integrata

Testa di foratura integrata a 16 o 24 mandrini

Con le teste di foratura integrate la DYNESTIC è perfettamente equipaggiata.

16 mandrini

  • Gruppo di foratura con 10 mandrini verticali (X = 6 / Y = 4)
  • Sei mandrini orizzontali (due mandrini di foratura doppi in direzione X/ uno in direzione Y).
  • Gruppo per scanalature integrato in direzione X.
  • Ancora più potenza per il gruppo di foratura grazie al moltiplicatore di pressione fornito di serie.

24 mandrini

  • Gruppo di foratura con 18 mandrini verticali (X = 11 + 2 / Y = 6)
  • Sei mandrini orizzontali (due mandrini di foratura doppi in direzione X/ uno in direzione Y).
  • Gruppo per scanalature integrato in direzione X.
  • Ancora più potenza per il gruppo di foratura grazie al moltiplicatore di pressione fornito di serie.

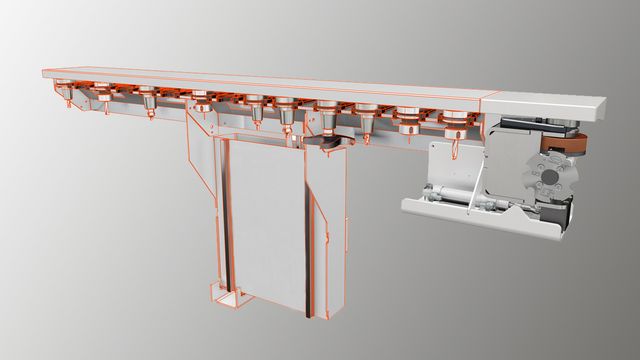

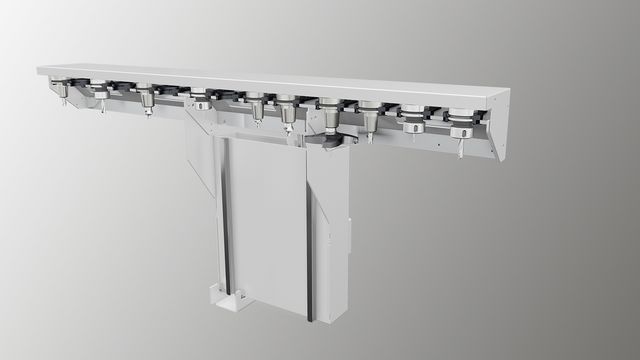

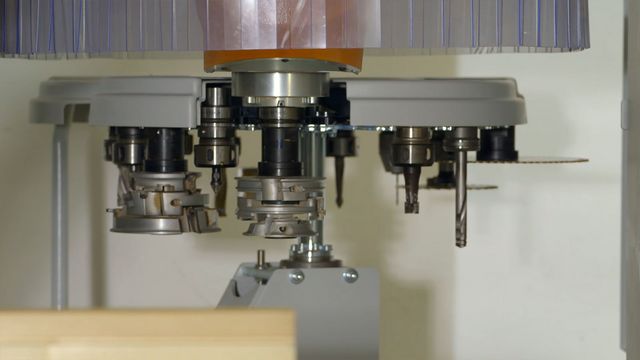

Cambiautensili flessibile

Il cambiautensili è ampliabile a 12 postazioni.
Cambiautensili pick-up con 6 postazioni integrato nel telaio della macchina.
  • Il cambiautensili pick-up con 6 postazioni è integrato nel telaio della macchina ed è protetto da polvere e trucioli da un coperchio a comando pneumatico. E' possibile un ampliamento su richiesta fino a 12 postazioni.
  • Su richiesta anche con ampliamento cambiautensili X/Y per il rinvio ortogonale DYNESTIC.

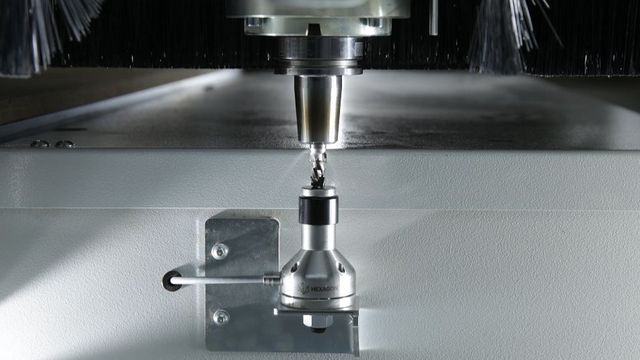

TouchTool - misurazione della lunghezza utensile

TouchTool è il sistema ideale per misurare la lunghezza dell'utensile e corregge i rispettivi valori nel database utensili

TouchTool è il sistema ideale per misurare la lunghezza dell'utensile e corregge i rispettivi valori nel database utensili. Inoltre, Touchtool permette di riconoscere precocemente una rottura di utensile.

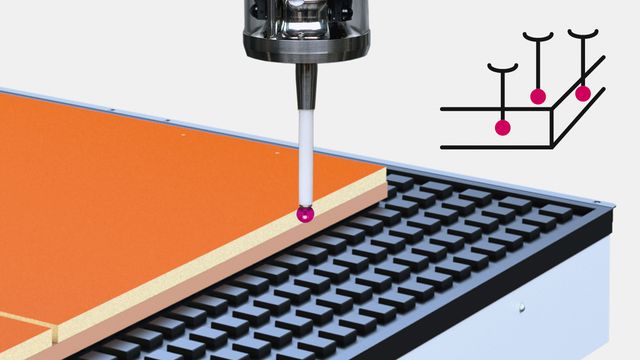

TouchProbe - misurazione del pannello

Il sensore di misurazione di precisione TouchProbe misura con il suo tastatore a sfera ceramico la lunghezza e la profondità dei pannelli, nonché lo spessore del materiale e trasmette i dati al comando della macchina CNC. In questo modo gli scostamenti dimensionali nel programma vengono corretti automaticamente.

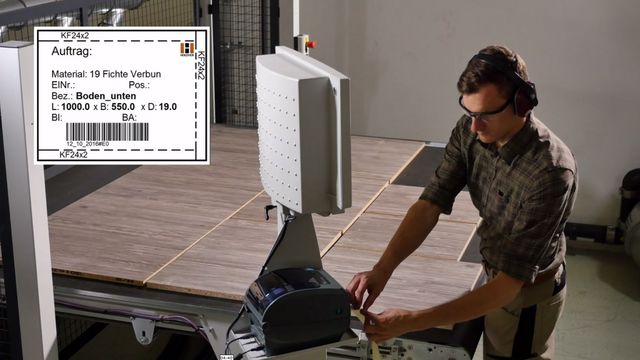

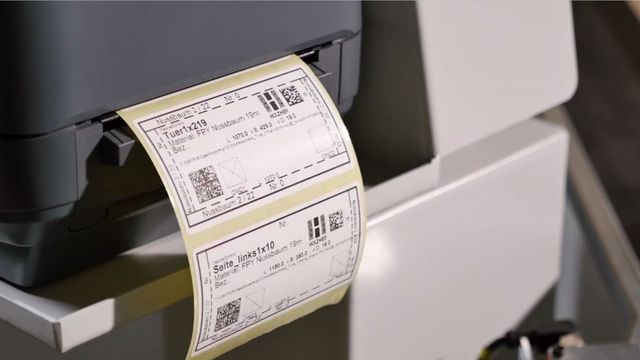

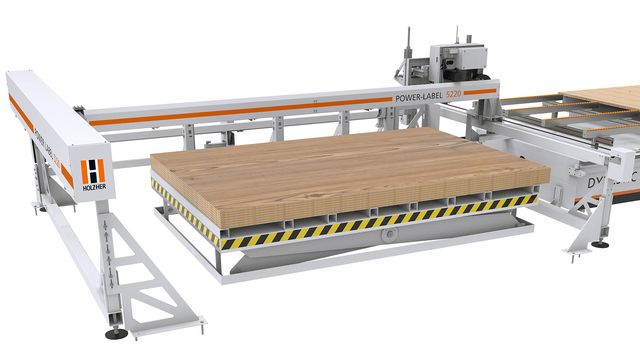

TouchLabel - controllo generale durante l'etichettatura

TouchLabel - la soluzione perfetta per l'etichettatura
TouchLabel - la soluzione perfetta per l'etichettatura

TouchLabel - la soluzione perfetta per l'etichettatura

Il touch-screen da 21,5" consente il perfetto controllo del risultato del Nesting. Toccando semplicemente il pannello, la stampante per etichette contenuta nel pacchetto genera etichette con codice a barre autoadesive.

Il modulo stampa etichette integrato CAMPUS permette la stampa di testi normali e codici a barre (codice a barre e 2D Data Matrix). Naturalmente, con l'editor per etichette potete adattare individualmente le vostre etichette di codici a barre.

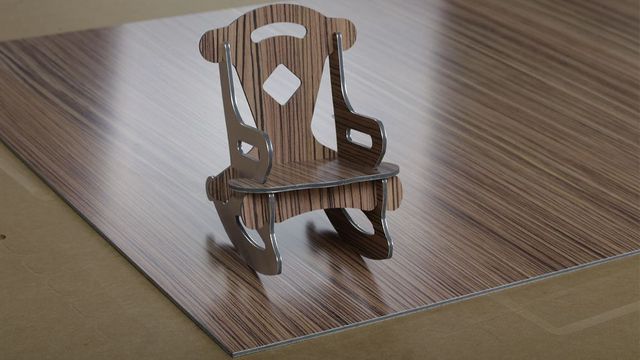

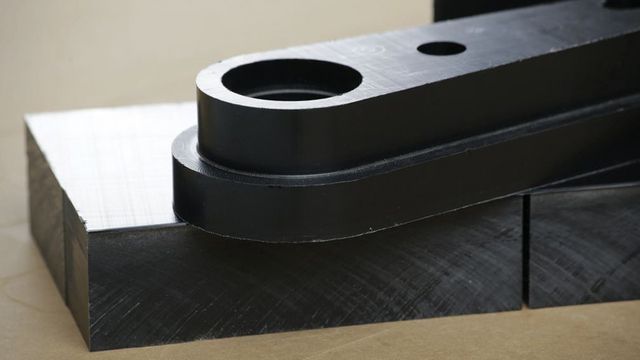

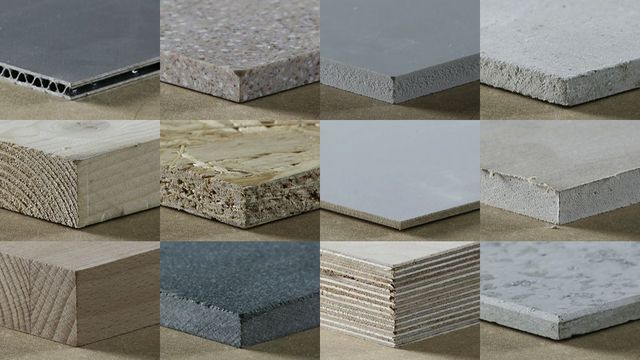

Soluzione perfetta per l'ampia gamma dei vostri materiali

Una macchina - possibilità infinite

Grazie ai dispositivi opzionali flessibili, li modelli DYNESTIC sono perfettamente progettati per lavorare i più svariati materiali. E' possibile lavorare i materiali delicati e pesanti grazie ai cuscini d'aria. Il sistema "ColdGun" è adatto in particolare per plastiche, alluminio e materiali compositi. Grazie al sistema "ColdGun" i pannelli e la fresa restano sempre freddi. In questo modo, questo optional assicura anche durate utili degli utensili estremamente lunghe. I modelli DYNESTIC possono lavorare, fra gli altri, i seguenti materiali:

  • plexiglas
  • plastiche
  • pietra acrilica
  • materiali compositi d'alluminio
  • Alucore
  • Profilati di alluminio
  • pannelli in materiali di legno
  • pannelli MDF
  • pannelli incollati in legno massello

Eccezionale ergonomia per l'operatore

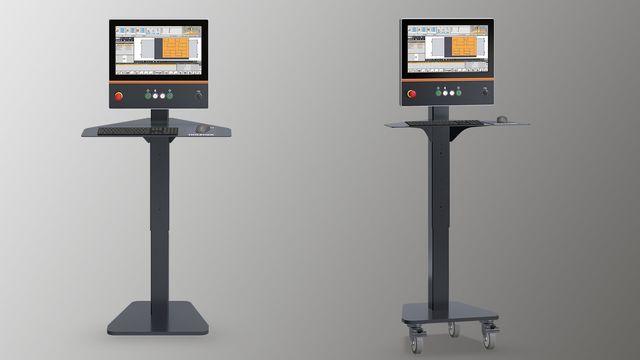

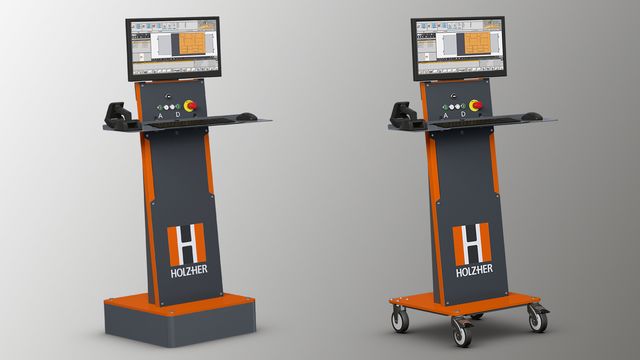

HOLZ-HER vi offre una postazione di comando studiata appositamente per la serie DYNESTIC, che è dotata di uno schermo da 21,5" e da 16:9 e assicura una perfetta ergonomia per l'operatore.

L'ergonomia del vostro posto di lavoro diventa sempre più importante. HOLZ-HER vi offre una postazione di comando studiata appositamente per la serie DYNESTIC, che è dotata di uno schermo da 21,5" e da 16:9 e assicura una perfetta ergonomia per l'operatore.

In base all'equipaggiamento della macchina, su richiesta potete scegliere la postazione di comando con base mobile. Mediante le rotelle è possibile portare la postazione dove può supportare al meglio il processo di lavorazione.

Pieno utilizzo in sicurezza

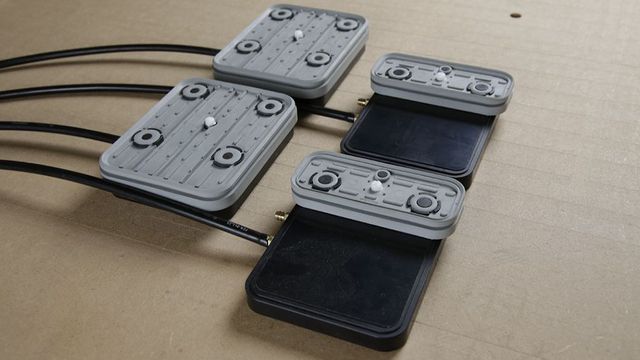

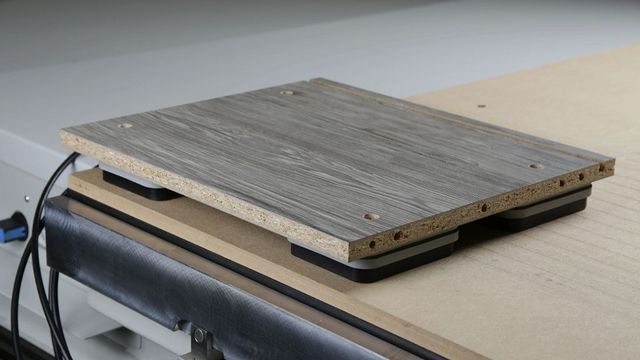

Speciali aspiratori per la tavola retinata permettono, ad esempio, fori orizzontali e lavorazioni di profilatura sui più svariati pannelli.

La possibilità come optional di fermare i pannelli anche contro il listello di arresto anteriore rende la serie DYNESTIC ancora più flessibile. I pannelli formattati possono essere posizionati esattamente e lavorati senza fare fatica. Speciali aspiratori per la tavola retinata permettono, ad esempio, fori orizzontali e lavorazioni di profilatura sui più svariati pannelli.

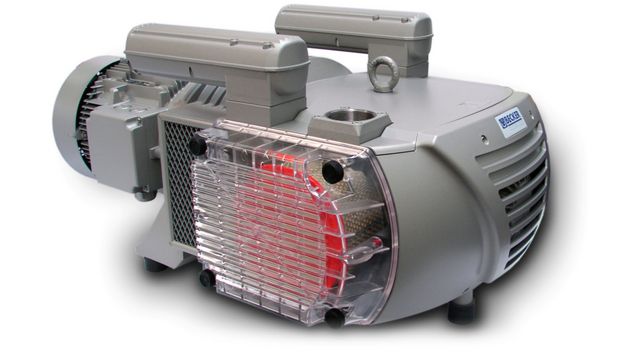

Tecnologia del vuoto efficiente

Pompe per vuoto estremamente potenti ed efficienti
ECO VAC

Le pompe per vuoto estremamente potenti ed efficienti garantiscono la presa sicura dei pannelli. Le giranti a secco richiedenti poca manutenzione si distinguono inoltre per le basse emissioni di rumori e per le spese per la manutenzione ridottissime.

Il controllo intelligente del vuoto ECO VAC comanda inoltre mediante software la potenza del vuoto necessaria quando si utilizzano parecchie pompe.


Opzioni di estensione

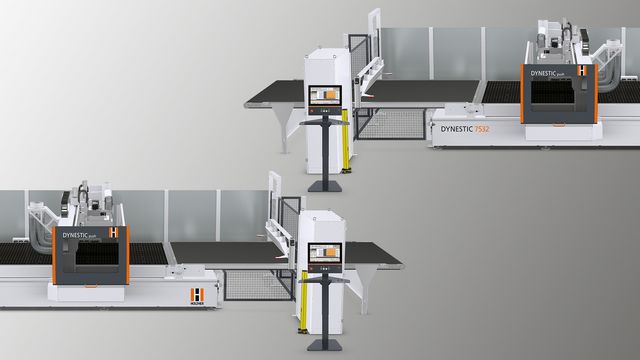

Un'interconnessione delle macchine sistematica permette una produzione altamente efficiente

Efficienza grazie all'interconnessione delle macchine HOLZ-HER

HOLZ-HER vi permette di realizzare la vostra creazione in solo 20 minuti dal primo click con il mouse fino al mobile finito grazie all'interconnessione delle macchine.

Per saperne di più


Risparmio energetico facile

Con la gestione intelligente dell'energia ECO Mode per le macchine CNC di HOLZ-HER non soltanto proteggete l'ambiente, ma risparmiate anche denaro.

Per saperne di più
