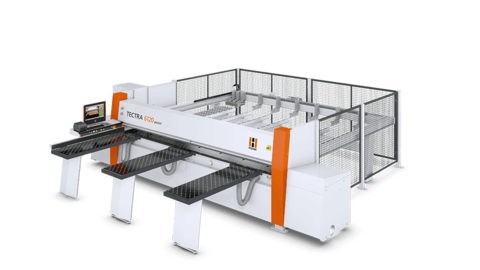

HOLZ-HER TECTRA 6120 dynamic: Perfettamente equipaggiata per il caricamento dinamico

La TECTRA 6120 dynamic di HOLZ-HER convince per la sua assoluta precisione di taglio e una vasta dotazione di base.

La sezionatrice orizzontale TECTRA 6120 dynamic di HOLZ-HER convince per la sua assoluta precisione di taglio e una vasta dotazione di base. Il semplice collegamento a un magazzino pannelli automatizzato e la semplicissima trasmissione dei dati da software esterni e del settore rappresentano un ulteriore punto forte della TECTRA 6120 dynamic. In questo modo si possono realizzare soluzioni personalizzate con tempi di ammortamento brevi per le imprese artigianali e l'industria.

Grazie ai suoi valori di accelerazione e velocità di avanzamento elevati, la TECTRA 6120 lavora in modo razionale perfino grandi quantitativi di pannelli. La sezionatrice versatile è disponibile in svariate lunghezze e larghezze di taglio e perciò può essere adattata individualmente alle più svariate applicazioni.

Prezzi
x

Esigenze diverse – prezzi diversi

Il prezzo per un macchinario HOLZHER è unico come le vostre richieste. Per questo preferiamo discutere brevemente gli aspetti più importanti direttamente con voi – solo dopo vi invieremo una prima offerta non vincolante.

  1. Dò il mio consenso che i dati qui sopra riportati relativi alla risposta e documentazione della mia richiesta verranno trattati nei sistemi della Weinig Gruppe conformemente all'informativa sulla privacy.
Consulenza personalizzata
x

Consulenza personalizzata – per la massima produttività e più efficienza

Insieme agli Esperti HOLZHER individuerete la macchina giusta per le vostre necessità. Basta inviarci il modulo compilato – gli Esperti HOLZHER discuteranno poi direttamente presso la vostra sede tutti i dettagli.

  1. Dò il mio consenso che i dati qui sopra riportati relativi alla risposta e documentazione della mia richiesta verranno trattati nei sistemi della Weinig Gruppe conformemente all'informativa sulla privacy.

Ecco cosa vi offre la HOLZ-HER TECTRA 6120 dynamic

Dettagli tecnici

Il pacchetto di comando CUTCONTROL 2

Un posto di lavoro perfettamente organizzato per lavorare in modo efficiente e senza stancarsi.
Interfaccia grafica di comando 3D per l'azionamento intuitivo e funzione ciclo di lavorazione della macchina

Il potente pacchetto software per sezionatrici per pannelli HOLZ-HER

Un posto di lavoro perfettamente organizzato costituisce la base per lavorare in modo efficiente e senza stancarsi. Con il terminale di comando da 21,5" le sezionatrici per pannelli HOLZ-HER soddisfano tutte le esigenze dell'operatore. Il piano dotato di regolazione ergonomica offre la possibilità di posizionare in modo comodo per l'operatore fino a due stampanti, scanner, tastiera e mouse.

Il comando determina in modo decisivo la potenza di una sezionatrice orizzontale moderna. In tutte le sezionatrici per pannelli HOLZ-HER il comando CUTCONTROL 2 e il software preinstallato EASY-PLAN e OPTI-CUT svolgono questo ruolo.

In sintesi:

  • L'interfaccia grafica utente da 21,5" (touch-screen opzionale) garantisce la migliore visualizzazione possibile con grafica 3D in tempo reale e una guida di elaborazione interamente grafica.
  • L'interfaccia autoesplicativa contribuisce notevolmente a garantire il lavoro corretto e rapido degli operatori sulla macchina senza grandi costi di formazione.
  • La visualizzazione ottimizzata di informazioni convince in termini di "visione d'insieme" (i tasti e le funzioni non necessari sono nascosti).
  • Software di ottimizzazione OPTI-CUT e EASY-PLAN preinstallati di fabbrica.
  • In qualsiasi momento è possibile assegnare la priorità a singoli ordini, programmazione degli ordini parallelamente al taglio.
  • Nel taglio NC interfaccia grafica di comando 3D per l'azionamento intuitivo e funzione ciclo di lavorazione della macchina.
  • Misurazione programmabile delle misure di riferimento al cambio della lama.
  • Visualizzazione di informazioni con indicazione dei metri lineari della lama principale e della lama d'incisura.
  • Adattamento individuale delle impostazioni delle funzioni e dei parametri.
  • Condizioni operative, intervalli di manutenzione e gestione energetica programmata separatamente vengono visualizzati in tempo reale

Piani d'appoggio a cuscino d'aria massicci

Piano macchina con cuscini d'aria a monte e a valle della linea di taglio
Cuscino d'aria di grande dimensioni, con il quale si possono spostare senza problemi pesanti pile di pannelli
Rulli di alimentazione montati lateralmente e frontalmente

Elevata funzionalità – perfetta ergonomia

La TECTRA 6120 soddisfa esigenze superiori in fatto di tecnologia ed equipaggiamento.

  • I cuscini d'aria per il piano della macchina proteggono il pannello durante la movimentazione. Una potente soffiante mantiene gonfio un cuscino d'aria di grandi dimensioni, con il quale si possono spostare senza problemi pesanti pile di pannelli.
  • I piani a cuscino d'aria perfettamente stabili (1800 mm) non si deformano neppure con pesanti pile di pannelli. Su richiesta anche con lunghezza di 2400 mm per formati lunghi di pannelli.
  • Per i pannelli piccoli o per creare spazio, i piani d'appoggio possono essere spostati (su richiesta).

Il gruppo di taglio della serie TECTRA

Perfetto triangolo delle forze sulla linea di taglio per ideale potenza di sezionatura costante
Regolazione dell'altezza di taglio automatica e continua per una sporgenza della lama ottimale e quindi un bordo di taglio pulito.
Sporgenza della lama fino a max. 95 mm per robusti tagli di pile o rapidi tagli grezzi

Molta potenza – elevata silenziosità di funzionamento

L'esecuzione pressofusa ottimizzata e resistente alla torsione, nonché l'utilizzo di guide lineari, garantiscono un risultato di taglio perfetto. Perfetto triangolo delle forze sulla linea di taglio per ideale potenza di sezionatura costante grazie alla struttura sapientemente studiata della guida del carro lama e della trasmissione a cremagliera esente da manutenzione.

  • Motore di taglio principale - Già dotata di serie con un potente motore da 11 kW (7 kW nella classic). Per offrire ancora più potenza, la TECTRA può essere dotata a richiesta di una trasmissione ancora più potente da 15 kW (11 kW nella classic).
  • Sporgenza della lama - max. 95 mm (82 mm nella classic) per robusti tagli di pile o rapidi tagli grezzi
  • Il carro lama - Con un diametro della lama di 350 mm la regolazione dell'altezza di taglio automatica continua garantisce una sporgenza della lama ottimale e quindi un bordo di taglio pulito.
  • Regolazione motorizzata dell'altezza di scanalatura - Regolazione dell'altezza di scanalatura da 0 a 30 mm tramite comando e ottimizzazione programmabile.
  • Programma di scanalatura bidirezionale Modalità Fast-Cut (FCM) - Assicura tempi di ciclo brevissimi durante la scanalatura; la scanalatura viene effettuata anche durante il ritorno del carro lama!
  • Limitazione automatica della lunghezza di taglio - Riconosce la fine del pannello mediante ottica priva di contatto - nessun percorso inutile del carro lama, appositamente studiata per tagli manuali.
  • Sistema automatico ottimizzato della lunghezza di taglio - il carro lama viene comandato mediante l'ottimizzazione - pre-posizionamento del carro lama sotto il pannello, inizio del taglio e fine del taglio vengono calcolati, i percorsi senza tagli vengono eseguiti a massima velocità.
  • Lama di incisura a regolazione elettrica - Consente la regolazione semplice e perfetta della lama di incisura tramite schermo, in tempi ultra-rapidi con minimo dispendio.
  • Potente gruppo di postforming (su richiesta) - Per tagliare senza strappi bordi postforming e altri bordi finiti fino a uno spessore del pannello di 50 mm.
  • Sistema di serraggio a cambio rapido per lama principale e lama d'incisura - Assicura lame serrate con precisione e tempi di fermo molto brevi durante il cambio lama.
  • Aspirazione centrale traslante - la polvere viene aspirata direttamente dove viene prodotta.

Spintore liberamente programmabile

Spintore liberamente programmabile su guide lineari con trasmissione servoassistita dinamica

Le pinze blocca-pannello con esecuzione flottante compensano le tensioni all'interno del pacchetto di pannelli verso l'alto.

Struttura saldata stabile con guide lineari precisi e temprate che garantiscono una corsa tranquilla e silenziosa. La trasmissione diretta tramite ruote dentate e il rilievo dimensionale assoluto senza contatto garantiscono un'elevata precisione di posizionamento.

Precisione e sicurezza di funzionamento per anni grazie ai componenti di alta qualità, come le guide lineari protette, temprate e levigate su tutti gli assi. Montanti della macchina e montanti mobili ottimizzati estremamente stabili per risultati di lavorazione eccellenti. Soltanto da HOLZ-HER:

  • Garanzia di 10 anni su tutte le guide lineari!

Pinze blocca-pannello "power"

Le pinze blocca-pannello dotate di cuscinetti flottanti compensano le aplanarità presenti nei pannelli/nelle pile di pannelli.
Per i pezzi impiallacciati sono disponibili su richiesta battute controllati
Le pinze portautensili si inseriscono nella barra di pressione ad incasso.

Presa perfetta – pinze blocca-pannello a doppio dito

Tre pinze blocca-pannello a doppio dito nella zona di battuta consentono il taglio contemporaneo di più strisce con la massima stabilità. Le pinze di bloccaggio nella versione dotata di cuscinetti flottanti compensano le tensioni all'interno delle pile di pannelli mediante una guida lineare. Per un preciso taglio a misura di pezzi impiallacciati sono disponibili su richiesta battute controllate.

Dispositivo di taglio residuo per la sezionatura senza residui. Le pinze portautensili si inseriscono nella barra di pressione ad incasso. I pannelli possono essere sfruttati interamente in fase di lavorazione

Dispositivo di taglio residuo nella barra di pressione

Dispositivo di taglio residuo

Dispositivo di taglio residuo per la sezionatura senza residui. Le pinze portautensili si inseriscono nella barra di pressione ad incasso. I pannelli possono essere sfruttati interamente in fase di lavorazione.

Modulo di ottimizzazione EASY-PLAN

Il software di ottimizzazione EASY-PLAN installato di serie

EASY-PLAN – ha un nome che è già un programma

Il software di ottimizzazione installato di serie EASY-PLAN rappresenta tutte le funzioni, come ad esempio:

  • inserimento dei dati sul materiale e dei dati di elenchi pezzi
  • riepilogo ordini
  • prospetto del piano di taglio degli ordini ottimizzati (rappresentazione su un piano)
  • La rappresentazione del risultato relativa ai materiali avviene in forma grafica.
  • Vengono visualizzate informazioni sui formati di materiale, pannelli e formati residui necessari per ogni ordine.
  • In qualsiasi momento è possibile un reset di ordini completi con reinserimento nell'elenco pezzi.

L'immissione di dati sui materiali fornisce informazioni sulla lunghezza, larghezza, spessore del materiale, sul quantitativo presente in magazzino, sulla possibilità di girare il pezzo tenendo conto della venatura, sulla denominazione del materiale, sul numero di modello e sulla bordatura. Fanno parte dei dati degli elenchi pezzi il numero di elementi, il numero di posizione, il quantitativo, la lunghezza e la larghezza.

Modulo di ottimizzazione OPTI-CUT

OPTI-CUT serve per creare, gestire e ottimizzare gli ordini.

OPTI-CUT – rende il lavoro ancora più facile

OPTI-CUT serve per creare, gestire e ottimizzare gli ordini. Il software di ottimizzazione integrato OPTI-CUT è disponibile anche come pacchetto combinato – versione per la macchina e l'ufficio (OPTI-BASE).

  • Durante il taglio NC il software fornisce costantemente informazioni di taglio aggiornate.
  • Un modulo supplementare importa gli elenchi pezzi dai programmi applicativi.
  • Semplice configurazione di tutte le impostazioni di sistema
  • Rappresentazione del risultato relativa ai materiali degli elenchi pezzi ottimizzati in forma grafica
  • Creazione e gestione di elenchi di bordi con liste di suggerimenti di bordi predefinite
  • L'adattamento della lunghezza di taglio dal software riduce notevolmente i tempi di ciclo.

Modulo di ottimizzazione OPTI-PRO

L'ottimizzazione per professionisti nel pacchetto completo con moltissimo moduli aggiuntivi.

OPTI-PRO – l'ottimizzazione premium

L'ottimizzazione per professionisti nel pacchetto completo con moltissimo moduli aggiuntivi. Questo pacchetto opzionale per il software di taglio consente una rapida immissione dei dati e il facile trasferimento di dati di taglio da programmi del settore e programmi ERP mediante interfaccia CSV. Ad esempio OPTI-PRO può calcolare i tempi di taglio e gestire per voi le liste di bordi. Naturalmente può essere visualizzato anche lo sviluppo anteriore di elementi di mobili mediante il modulo per blocchi di mobili. Altri moduli molto efficienti sono:

  • gestione ordini
  • gestione materiali e rivestimenti
  • acquisizione di dati
  • configurazione
  • rappresentazione del risultato
  • registrazioni di materiali
  • immissioni di bordi e scanalature
  • impiego di tagli
  • ottimizzazione di blocchi di mobili
  • calcolo dei bordi, acquisizione dati
  • esportazione di tutti i dati
  • calcolo dei tempi di taglio
  • stampa etichette in ufficio
  • elementi di riempimento
  • ottimizzazione delle barre
  • ordini cumulativi
  • seconda licenza

Buono a sapersi

Un'interconnessione delle macchine sistematica permette una produzione altamente efficiente

Efficienza grazie all'interconnessione delle macchine HOLZ-HER

HOLZ-HER vi permette di realizzare la vostra creazione in solo 20 minuti dal primo click con il mouse fino al mobile finito grazie all'interconnessione delle macchine.

Per saperne di più


L'ECO Mode aiuta a risparmiare corrente ed energia.

Risparmio energetico facile

Con la gestione intelligente dell'energia ECO MODE per le sezionatrici orizzontali di HOLZ-HER non soltanto proteggete l'ambiente, ma risparmiate anche denaro.

Per saperne di più


Referenze


Maggiori informazioni

Download

Semplice, rapido ed ecologico: altri particolari sono disponibili nel documento PDF scaricabile

Prospetto Serie TECTRA (PDF, 4 MB)
